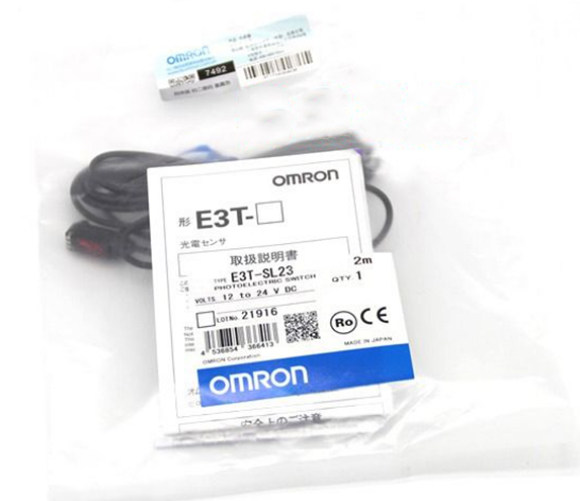

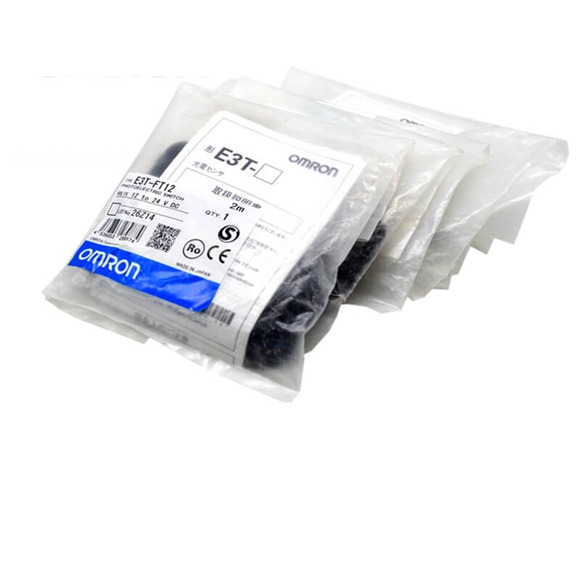

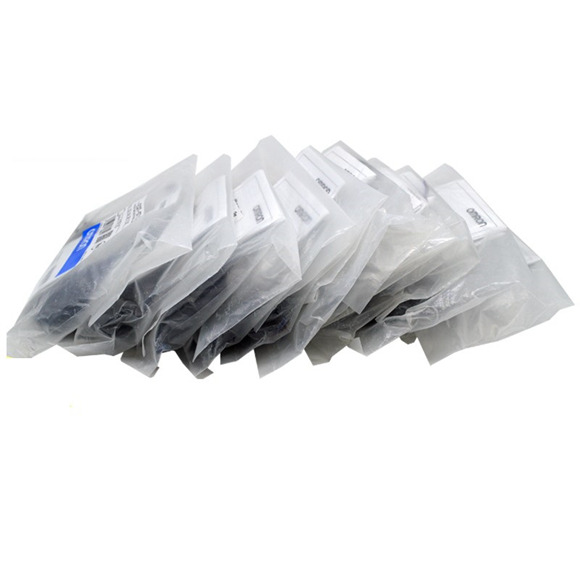

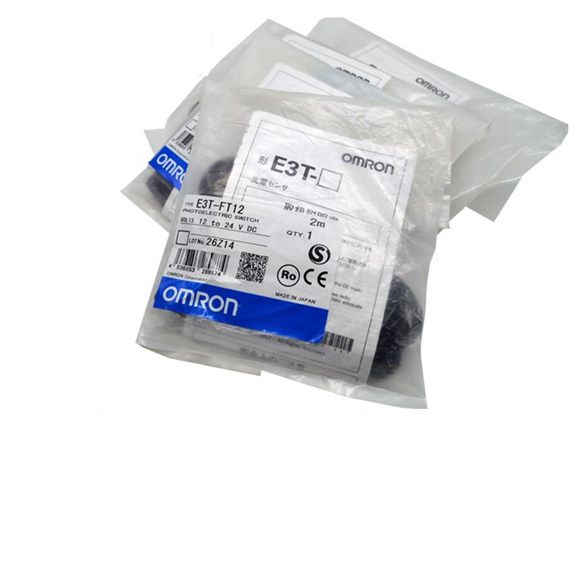

Omron ֆոտոէլեկտրական սենսոր E3T-ST33 2M E3T-ST34 2M E3T-ST13 2M E3T-ST14 2M
Բարելավված E3T շարքը ավելի հեշտ, հարթ մոնտաժով և տեղադրմամբ
Մենք կարող ենք մատակարարել բոլոր տեսակի Omron սենսորային մասեր, ինչպիսիք են Omron ֆոտոմիկրո սենսորներ,Omron հարևանության սենսորներ,Omron մանրաթելային սենսորներ,Omron ֆոտոէլեկտրական սենսորներ և Omron պտտվող կոդավորիչ:
| NPN ելք Light-ON | E3T-ST31 | E3T-ST31F | E3T-ST11 E3T-ST11M | E3T-ST11F E3T-ST11MF | E3T-ST21 E3T-ST21M | E3T-ST21F E3T-ST21MF | E3T-FT11 | E3T-FT11F | E3T-FT21 | E3T-FT21F |
| NPN ելք Dark-ON | E3T-ST32 | E3T-ST32F | E3T-ST12 E3T-ST12M | E3T-ST12F E3T-ST12MF | E3T-ST22 E3T-ST22M | E3T-ST22F E3T-ST22MF | E3T-FT12 | E3T-FT12F | E3T-FT22 | E3T-FT22F |
| PNP ելք Light-ON |
E3T-ST33 | E3T-ST33F | E3T-ST13 E3T-ST13M | E3T-ST13F E3T-ST13MF | E3T-ST23 E3T-ST23M | E3T-ST23F E3T-ST23MF | E3T-FT13 | E3T-FT13F | E3T-FT23 | E3T-FT23F |
| PNP ելք Dark-ON | E3T-ST34 | E3T-ST34F | E3T-ST14 E3T-ST14M | E3T-ST14F E3T-ST14MF | E3T-ST24 E3T-ST24M | E3T-ST24F E3T-ST24MF | E3T-FT14 | E3T-FT14F | E3T-FT24 | E3T-FT24F |
| Զգացող հեռավորությունը | 2 մ | 1 մ | 300 մմ | 500 մմ | 300 մմ | |||||
| Ստանդարտ զգայուն օբյեկտ | Անթափանց, 3 մմ տրամագծով: ր. | Անթափանց, 2 մմ տրամագծով: ր. | Անթափանց, 1,3 մմ տրամագծով: ր. | |||||||
| Նվազագույն հայտնաբերվող օբյեկտ (հղման արժեք) | Անթափանց, 3 մմ տրամագծով: | Անթափանց, 2 մմ տրամագծով: | Անթափանց, 1,3 մմ տրամագծով: | |||||||
| Հիստերեզիս (սպիտակ թուղթ) | — | |||||||||
| Սև/սպիտակ սխալ | — | |||||||||
| Ուղղության անկյուն | Էմիտեր՝ 2°-ից 20° Ընդունիչ՝ 2°-ից 70° | Էմիտեր՝ 3°-ից 25° Ընդունիչ՝ 3°ր. | ||||||||
| Լույսի աղբյուր (ալիքի երկարություն) | Կարմիր LED (650 նմ) | Ինֆրակարմիր LED (860 նմ) | Կարմիր LED (650 նմ) | Ինֆրակարմիր LED (860 նմ) | Կարմիր LED (650 նմ) | Ինֆրակարմիր LED (860 նմ) | Կարմիր LED (650 նմ) | Ինֆրակարմիր LED (860 նմ) | Կարմիր LED (650 նմ) | Ինֆրակարմիր LED (860 նմ) |
| Էլեկտրաէներգիայի մատակարարման լարումը | 12-ից 24 VDC ±10%, ծածանք (pp) 10% max. | |||||||||
| Ընթացիկ սպառումը | 30 մԱ առավելագույնը (Էմիտեր՝ առավելագույնը 10 մԱ, ընդունիչ՝ առավելագույնը 20 մԱ) | |||||||||
| Վերահսկիչ արտադրանք |
Բեռի սնուցման լարումը` 26.4 VDC մաքս. Բեռնման հոսանք՝ առավելագույնը 50 մԱ: (մնացորդային լարում. 2 V առավելագույնը 10-ից 50 մԱ բեռնվածքի հոսանքի համար, 1 Վ առավելագույնը 10 մԱ-ից պակաս բեռնվածքի հոսանքի դեպքում) Բաց կոլեկտորի ելք |
|||||||||
| Ցուցանիշներ | Գործողության ցուցիչ (նարնջագույն), Կայունության ցուցիչ (կանաչ) | |||||||||
| Պաշտպանական սխեմաներ | Էլեկտրաէներգիայի մատակարարման և կառավարման ելքի պաշտպանություն հակադարձ բևեռականությունից, ելքային պաշտպանություն կարճ միացումից | |||||||||
| Արձագանքման ժամանակը | Գործարկել կամ վերակայել՝ առավելագույնը 1 ms: | |||||||||
| Շրջակա միջավայրի լուսավորություն | Շիկացման լամպ` առավելագույնը 5000 լx, արևի լույս` 10000 լx առավելագույնը: | |||||||||
| Շրջակա միջավայրի ջերմաստիճանի միջակայք | Գործող՝ -25-ից 55°C Պահպանումը՝ -40-ից 70°C (առանց սառույցի կամ խտացման) |
|||||||||
| Շրջակա միջավայրի խոնավության միջակայք |
Գործողություն: 35% -ից 85% Պահպանում` 35% -ից 95% (առանց խտացման) |
|||||||||
| Մեկուսացման դիմադրություն | 20 MΩ րոպե 500 VDC-ում | |||||||||
| Դիէլեկտրիկ ուժ | AC1,000V, 50/60 Հց 1 րոպե: | |||||||||
| Վիբրացիայի դիմադրություն (ոչնչացում) | 10-ից 2000 Հց, 1,5 մմ կրկնակի ամպլիտուդով կամ 300 մ/վ2 0,5 ժամ յուրաքանչյուրը X, Y և Z ուղղություններով | |||||||||
| ցնցումների դիմադրություն (ոչնչացում) | 1000 մ/վ2 3 անգամ X, Y և Z ուղղություններով | |||||||||
| Պաշտպանության աստիճանը | IEC 60529 IP67 | |||||||||
| Միացման եղանակը | Նախնական լարով (ստանդարտ երկարություն՝ 2 մ) | |||||||||
| Քաշը (փաթեթավորված վիճակ) | Մոտ. 40 գ | |||||||||
| Գործ | PBT (պոլիբութիլեն տերեֆտալատ) | |||||||||
| Ցուցադրման պատուհան | Denatured polyarylate | |||||||||
| Ոսպնյակներ | Denatured polyarylate | |||||||||
| Աքսեսուարներ * | Հրահանգների ձեռնարկ, պտուտակներ տեղադրելու համար (կողմնակի ցուցիչներ՝ M2 ´ 14, հարթ սենսորներ՝ M2 ´ 8), ընկույզներ |
