명세서 |
|

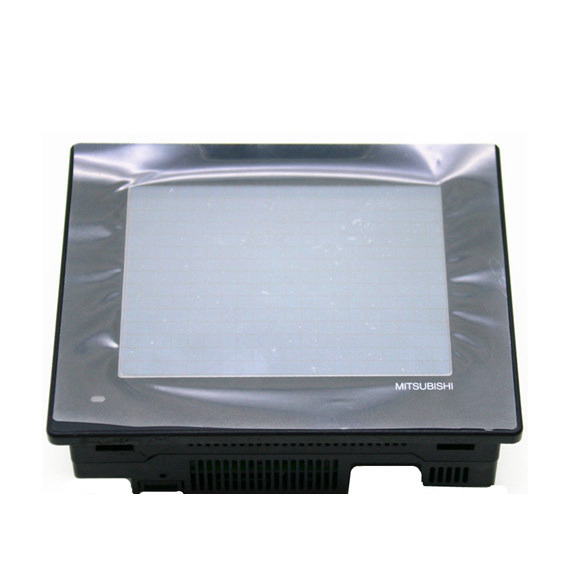

| 미츠비시 HMI 터치스크린 GT1045 |
GT1045-QSBD |
GT1040-QBBD |
| 디스플레이 섹션*1
유형 |
STN 컬러액정 |
STN 흑백(백색/청색) 액정 |
| 화면 크기 |
4.7인치 |
| 해결 |
320 240 도트(가로 형식) |
| 디스플레이 크기 |
W96(3.77) H72(2.83) [mm](인치)(가로 형식) |
| 표시 문자 |
16점 표준글꼴 : 40자 15줄(가로형식) 12점 표준글꼴 : 53자 20줄(가로형식) |
| 디스플레이 색상 |
256색 |
단색(흰색/파란색), 16가지 스케일 |
|
표시 각도 |
왼쪽/오른쪽: 50도, 위쪽: 40도, 아래쪽: 70도(가로 형식) |
왼쪽/오른쪽: 45도, 위쪽: 20도, 아래쪽: 40도(가로 형식) |
| 대비 조정 |
16단계 조정 |
| LCD만의 밝기 |
150 [cd/m2] |
300 [cd/m2] |
|
삶 |
대략. 50,000시간. (사용주위온도 25℃에서 표시강도가 1/5가 되는 시간) |
| 백라이트 |
LED 백라이트 끄기/화면 절약 시간을 설정할 수 있습니다. |
| 터치 패널
터치 키 수 |
최대 50개 키/화면(매트릭스 저항막 터치 패널) |
| 키 크기 |
최소 16 |
16개 도트(키당) |
|
|
| 동시에 터치된 포인트 수 |
최대 2점 |
| 삶 |
100만회 이상(작동력 0.98N 이하) |
| 메모리
C 드라이브*2 |
플래시 메모리(내부), 프로젝트 데이터 저장용(3Mbytes 이하), OS |
| 수명(쓰기 횟수) |
100,000회 |
|
D 드라이브 |
SRAM(내부), 알람 이력, 레시피 데이터 및 시간 동작 설정 값 저장용 |
| 배터리 |
GT11-50BAT 리튬 배터리 |
| 백업 대상 |
시계 데이터, 알람 이력, 레시피 데이터 및 시간 동작 설정 값 |
| 삶 |
대략. 5년(사용 주위 온도 25℃) |
|
내장 인터페이스 RS-422 |
RS-422/485 1채널
전송속도 : 115,200/57,600/38,400/19,200/9,600/4,800bps 커넥터 형태 : D-sub 9핀(암놈) 적용분야 : PLC 통신 종단 저항기*4:개방/110/330(종단 저항기 선택 스위치로 전환) |
|
RS-232 |
RS-232 1채널
전송속도 :115,200/57,600/38,400/19,200/9,600/4,800bps 커넥터 형태 :D-sub 9핀(Male) 적용분야 : PLC 통신, 바코드리더 연결, PC 통신(프로젝트 데이터 업로드/다운로드, OS 설치, 투명 기능) |
|
USB |
USB (Full Speed 12Mbps) 1ch 커넥터 형태 : Mini-B
적용분야 :PC 통신(프로젝트 데이터 업로드/다운로드, OS 설치, 투명 기능) |
| 메모리 보드 |
메모리 보드(GT10-50FMB) 연결용, 1ch |
| 부저 출력(터치 키를 눌렀을 때 울리는 부저) |
단일 톤(LONG/SHORT/OFF 조정 가능) |
| 환경 보호 구조*3 |
IP67 상당(JEM1030)(전면)(가로 형식) |
| 외부 치수 |
W139(5.47) H112(4.4) D41(1.61) (장착 고정물 제외) [mm](인치) (가로 형식) |
