| Oġġett |
|
Speċifikazzjonijiet |
|

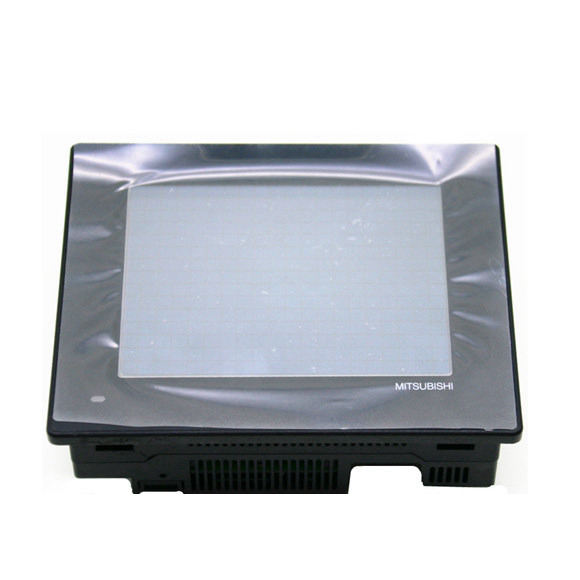

| Mitsubishi HMI Touch Screen GT1045 |
GT1045-QSBD |
GT1040-QBBD |
| Sezzjoni tal-wiri * 1
Tip |
Kulur STN Kristall Likwidu |
Stn Monochrome (abjad / blu) kristall likwidu |
| Daqs tal-iskrin |
4.7 ″ |
| Riżoluzzjoni |
320 240 DOTs (Format Orizzontali) |
| Daqs tal-wiri |
W96 (3.77) H72 (2.83) [mm] (pulzier) (format orizzontali) |
| Karattru tal-wiri |
Font standard 16-dot: 40 karattru 15-il linji (format orizzontali) 12-dot Standard Font: 53 karattri 20 linji (format orizzontali) |
| Kulur tal-wiri |
256 kuluri |
Monokromu (abjad / blu), 16 skali |
|
Angolu tal-wiri |
Xellug / lemin: 50 grad, fuq: 40 grad, qiegħ: 70 grad (format orizzontali) |
Xellug / lemin: 45 grad, fuq: 20 grad, qiegħ: 40 grad (format orizzontali) |
| Aġġustament tal-kuntrast |
Aġġustament tal-livell 16 |
| Intensità tal-LCD biss |
150 [CD / m2] |
300 [CD / m2] |
|
Ħajja |
Appross. 50,000h. (Ħin għall-intensità tal-wiri biex issir 1/5 f'temperatura ambjentali operattiva ta '25) |
| Backlight |
Il-backlight LED Off / Screen Saving Time jista 'jiġi ssettjat. |
| Touch Panel
Numru ta 'ċwievet tal-mess |
50 ċwievet / skrin massimu (pannell tat-touch tal-film reżistiv tal-matriċi) |
| Daqs ewlieni |
Minimu 16 |
16 tikek (għal kull ċavetta) |
|
|
| Numru ta 'punti mimsus fl-istess ħin |
Massimu ta '2 punti |
| Ħajja |
1 miljun darba jew aktar (forza operattiva 0.98N max.) |
| Memorja
C Drive * 2 |
Flash Memory (Intern), għall-ħażna tad-dejta tal-proġett (3Mbytes jew inqas), OS |
| Ħajja (numru ta 'ħinijiet ta' kitba) |
100,000 darba |
|
D Drive |
SRAM (intern), għall-ħażna tal-istorja tal-allarm, dejta tar-riċetti u valur tal-issettjar tal-azzjoni tal-ħin |
| Batterija |
Batterija tal-litju GT11-50bat |
| Mira ta 'backup |
Dejta tal-arloġġ, storja ta 'allarm, dejta tar-riċetti u valur tal-issettjar tal-azzjoni tal-ħin |
| Ħajja |
Appross. 5 snin (temperatura ambjentali operattiva ta '25) |
|
Interface built-in RS-422 |
RS-422/485 1CH
Veloċità tat-Trasmissjoni: 115.200 / 57,600 / 38,400 / 19,200 / 9,600 / 4,800bps Forma tal-Konnettur: D-Sub 9 Pinnijiet (Femminili) Applikazzjoni: Komunikazzjoni PLC Reżistenza għat-Tmiem * 4: Miftuħ / 110/330 (qalbu billi jintemm l-Iswiċċ tas-Selettur tar-Reżistenza) |
|
RS-232 |
RS-232 1CH
Veloċità tat-Trasmissjoni: 115.200 / 57,600 / 38,400 / 19,200 / 9,600 / 4,800bps Forma tal-Konnettur: D-Sub 9 Pinnijiet (Male) Applikazzjoni: Komunikazzjoni PLC, Konnessjoni tal-Qarrej tal-Bar tal-Bar, PC Komunikazzjoni (Upload / Download tad-Dejta tal-Proġett, Installazzjoni tal-OS, Funzjoni Trasparenti) |
|
USB |
USB (veloċità sħiħa 12Mbps) 1CH Forma tal-Konnettur: Mini-B
Applikazzjoni: Komunikazzjoni tal-PC (upload / tniżżil tad-dejta tal-proġett, installazzjoni tal-OS, funzjoni trasparenti) |
| Bord tal-memorja |
Għall-konnessjoni tal-bord tal-memorja (GT10-50FMB), 1CH |
| Output tal-buzzer (ħoss li jinstema 'meta ċ-ċwievet tal-mess jiġu ppressati) |
Ton wieħed (twil / qasir / mitfi aġġustabbli) |
| Struttura Protettiva Ambjentali * 3 |
Ekwivalenti għal IP67 (JEM1030) (sezzjoni ta 'quddiem) (format orizzontali) |
| Dimensjonijiet esterni |
W139 (5.47) H112 (4.4) D41 (1.61) (esklużi l-attrezzaturi tal-immuntar) [mm] (pulzier) (format orizzontali) |
