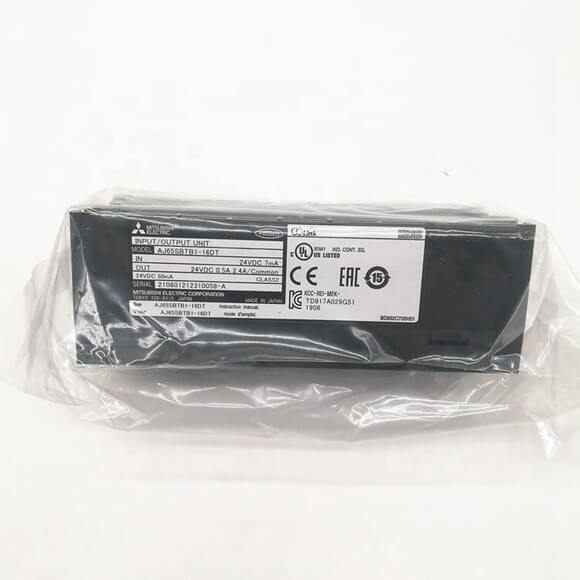

Mitsubishi CC Link PLC 모듈 AJ65SBTB1-16DT AJ65SBTB1-16DT1 AJ65SBTB1-32DT1



시리즈#: Mitsubishi plc



  • Mitsubishi CC Link PLC 모듈 AJ65SBTB1-16DT AJ65SBTB1-16DT1 AJ65SBTB1-32DT1
  • Mitsubishi PLC 컨트롤러 모듈 PLC Mitsubishi CC 링크 모듈 AJ65 시리즈
  • Mitsubishi PLC, Mitsubishi Servo Motor, Mitsubishi HMI, Mitsubishi VFD 등과 같은 Mitsubishi Electric Automation 부품을 공급할 수 있습니다.
  • Mitsubishi Plc에 의해 100% 독창적이고 새로운 재고
  • 배송 시간 : 재고 준비 및 배송 1 일
  • MOQ : 1pcs

가용성 :
묻다

사양

시리즈#: Mitsubishi plc

  • Mitsubishi CC Link PLC 모듈 AJ65SBTB1-16DT AJ65SBTB1-16DT1 AJ65SBTB1-32DT1

  • Mitsubishi PLC 컨트롤러 모듈 PLC Mitsubishi CC 링크 모듈 AJ65 시리즈

  • Coberry는 원래 제조업체 보증이 적용되는 새로운 브랜드 공장을 제공 할 수 있습니다.

  • 중고 부품을 구매하면 새로운 브랜드보다 큰 비용을 절약 할 수 있습니다.

  • 리퍼브를 구입하면 새로운 브랜드보다 큰 비용을 절약 할 수 있습니다.


munual을 다운로드하십시오


부품 번호 AJ65SBTB1-16D1
입력 지점의 수 8 포인트 출력 지점 수 16 점
절연 방법 광 커 커플러 절연 방법 광 커 커플러
정격 입력 전압 24 v DC 정격 하중 전압 24 v DC
정격 입력 전류 대략 7 MA 작동 하중 전압 범위 19.2 ~ 26.4 v DC (리플 비율 : 5 %이내)
작동 전압 범위 19.2 ~ 26.4 v DC (리플 비율 : 5 %이내) 맥스. 전류로드 0.5 A/포인트


(모든 지점 5가 켜져있을 때 : 0.225 a/1 포인트) 3.6 a/common
맥스. 동시 입력


전철기

 100 % 맥스. 무주한 전류 1.0 A 10ms 이하
전압/전류 14V 이상/3.5mA 이상 OFF에서 누설 전류 0.25 MA 이하
OFF 전압/끄기 전류 6V 이하/1.7 mA 이하 ON에서 전압이 떨어집니다 0.3V 이하 (유형) 0.5 a


0.6V 이하 (최대) 0.5 a
입력 저항


PPROX. 3.3 k w

 출력 양식 과부하 방지 프런트, 과전압 보호 기능, 과열 방지 기능이있는 싱크 유형.
입력 양식 싱크 유형 서지 억제 제너 다이오드
일반적인 배선 방법 16 포인트/1 공통 (터미널 블록 단일 와이어 유형)
점유 된 스테이션의 수 1 스테이션 32 포인트 할당 (16 점 사용)
소음 내구성 DC 유형 노이즈 전압 500 VP-P, 노이즈 너비 1ms, 노이즈 캐리어 주파수 25 ~ 60 Hz (노이즈 시뮬레이터


상태)
전압을 견딜 수 있습니다 모든 DC 외부 터미널과 접지 사이의 1 분 동안 500 v AC
단열성 저항 10MW 이상, 모든 DC 외부 사이의 500 V DC 단열성 저항 테스터로 측정 됨


터미널과지면
체중 (kg) (LB.) 0.18 (0.4)
외부 배선 시스템 7 포인트 2 피스 터미널 블록 (변속기 회로, 모듈 전원 공급 장치 터미널),


직접 유형 18 포인트 터미널 블록 (I/O 전원 공급 장치 영역) (M3 나사)
적용 가능한 솔더리스 터미널 • RAV1.25-3.5 (JIS-C2805에 따른) [적용 가능한 와이어 크기 : 0.3 ~ 1.25 mm2]


• V2-MS3 (Japan Solderless Terminal Mfg. Co., Ltd.), RAP2-3S RAP2-3SL (Japan Terminal Co., Ltd.)

• 2-3N, 2-3S (Nichifu Terminal Industries Co., Ltd.) [적용 가능한 와이어 크기 : 1.25 ~ 2 mm2]

부품 번호 AJ65SBTB1-16DT1
입력 지점의 수 8 포인트 출력 지점 수 8 포인트
절연 방법 광 커 커플러 절연 방법 광 커 커플러
정격 입력 전압 24 v DC 정격 하중 전압 24 v DC
정격 입력 전류 대략 5 MA 작동 하중 전압 범위 19.2 ~ 26.4 v DC (리플 비율 : 5 %이내)
작동 전압 범위 19.2 ~ 26.4 v dc


(잔물결 비율 : 5 %이내)

 맥스. 전류로드 0.5 A/포인트


2.4 A/Common
맥스. 동시 입력


전철기

 100 % 맥스. 무주한 전류 1.0 A 10ms 이하
전압/전류 15V 이상/3.0mA 이상 OFF에서 누설 전류 0.25 MA 이하
OFF 전압/끄기 전류 3V 이하/0.5 mA 이하 ON에서 전압이 떨어집니다 0.3V 이하 (유형) 0.5 a


0.6V 이하 (최대) 0.5 a
입력 저항 PPROX. 4.7 K w 출력 양식 싱크 유형
입력 양식 싱크 유형 서지 억제 제너 다이오드
일반적인 배선 방법 16 포인트/1 공통 (터미널 블록 단일 와이어 유형)
점유 된 스테이션의 수 1 스테이션 32 포인트 할당 (16 점 사용)
소음 내구성 DC 유형 노이즈 전압 500 VP-P, 노이즈 너비 1ms, 노이즈 캐리어 주파수 25 ~ 60 Hz (노이즈 시뮬레이터


상태)
전압을 견딜 수 있습니다 모든 DC 외부 터미널과 접지 사이의 1 분 동안 500 v AC
단열성 저항 10MW 이상, 모든 DC 외부 사이의 500 V DC 단열성 저항 테스터로 측정 됨


터미널과지면
체중 (kg) (LB.) 0.18 (0.4)
외부 배선 시스템 7 포인트 2 피스 터미널 블록 (변속기 회로, 모듈 전원 공급 장치 터미널),


직접 유형 18 포인트 터미널 블록 (I/O 전원 공급 장치 영역) (M3 나사)
적용 가능한 솔더리스 터미널 • RAV1.25-3.5 (JIS-C2805에 따른) [적용 가능한 와이어 크기 : 0.3 ~ 1.25 mm2]


• V2-MS3 (Japan Solderless Terminal Mfg. Co., Ltd.), RAP2-3S RAP2-3SL (Japan Terminal Co., Ltd.)

• 2-3N, 2-3S (Nichifu Terminal Industries Co., Ltd.) [적용 가능한 와이어 크기 : 1.25 ~ 2 mm2]


관련 문서
다운로드 Mitsubishi-CC-Link-Module-Datasheet.pdf
