| 유형 |
NPN 출력 |
PNP 출력 |
|
|
| 전면 감지 |

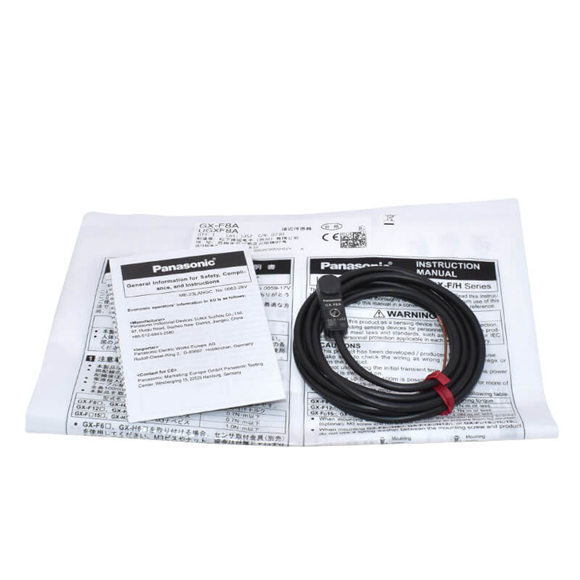

GX-F8A (I) |
GX-F8B (I) |
GX-F8A (I) -P |
GX-F8B (I) -P |
| 상단 감지 |
GX-H8A (I) |
GX-H8B (I) |
GX-H8A (I) -P |
GX-H8B (I) -P |
| CE 마킹 지침 준수 |
EMC 지침, ROHS 지침 |
|
|
|
맥스. 작동 거리
(주 3) |
2.5 mm 0.098 in ± 8 % |
|
|
|
안정적인 감지 범위
(주 3) |
0 ~ 2.1 mm 0 ~ 0.083 in |
|
|
|
| 표준 감지 객체 |
철판 15 x 15 xt 1 mm 0.591 x 0.591 XT 0.039 in |
|
|
|
| 히스테리시스 |
작동 거리 20 % 이하
(표준 감지 객체 포함) |
|
|
|
| 반복성 |
감지 축을 따라 감지 축에 수직 : 0.04 mm 0.002 in 또는 그 이하 |
|
|
|
| 공급 전압 |
12 ~ 24 V DC+10/-15 % 리플 PP 10 % 이하 |
|
|
|
| 현재 소비 |
15 MA 이하 |
|
|
|
| 산출 |
NPN Open-Collector Transistor-
최대 싱크 전류 : 100 MA-
적용된 전압 : 30V DC 이하 (출력 및 0V 사이)
-잔류 전압 : 2V 이하 (100 MA 싱크 전류) |
PNP Open-Collector Transistor-
최대 소스 전류 : 100 MA-
적용된 전압 : 30V DC 이하 (출력 및 +V 사이)
-잔류 전압 : 2V 이하 (100 MA 소스 전류) |
|
|
이용
범주 |
DC-12 또는 DC-13 |
|
|
|
| 출력 작업 |
일반적으로 열려 있습니다 |
일반적으로 닫혔습니다 |
일반적으로 열려 있습니다 |
일반적으로 닫혔습니다 |
| 맥스. 응답 빈도 |
500 Hz |
|
|
|
| 작동 표시기 |
Orange LED
(출력이 켜져있을 때 조명) |
|
|
|
| 오염 학위 |
3 (산업 환경) |
|
|
|
| 보호 |
IP68 (IEC), IP68G (주 4, 5) |
|
|
|
| 주변 온도 |
-25 ~ +70 ℃ -13 ~ +158 ℉, 스토리지 : -40 ~ +85 ℃ -40 ~ +185 ℉ |
|
|
|
| 주변 습도 |
35 ~ 85 % RH, 저장 : 35 ~ 95 % RH |
|
|
|
| 전압 견딜 수성 |
1 분 동안 1,000 v ac. 모든 공급 터미널 사이에 함께 연결되어 있으며 인클로저 |
|
|
|
| 단열성 저항 |
함께 연결된 모든 공급 터미널과 인클로저 사이에 500 V DC 메그거가있는 50 MΩ 이상 |
|
|
|
| 진동 저항 |
10 ~ 500 Hz 주파수, X, Y 및 Z 방향에서 이중 진폭 (최대 20g)에서 3mm 0.118 각각 2 시간 동안 각각 2 시간 동안 |
|
|
|
| 충격 저항 |
x, y 및 z 방향에서 10,000 m/s2 가속도 (약 1,000g) 각각 3 배 |
|
|
|
|
온도
특성 |
주변 온도 범위 -25 ~ +70 ℃ -13 ~ +158 ℃ : +23 ℃ +73 ℉에서 감지 범위의 ± 8 % 내에서. |
|
|
|
전압
특성 |
공급 전압의 +10/-15 % 변동의 경우 ± 2 % 이내 |
|
|
|
| 재료 |
인클로저 : PBT, 표시기 부분 : 폴리 에스테르 |
|
|
|
| 케이블 |
0.15 mm2 3 코어 오일, 열 및 차가운 저항성 카티레 케이블, 1m 3.281 피트 길이 |
|
|
|
| 케이블 확장 |
0.3 mm2 이상의 케이블로 최대 100m 328.084 ft까지 확장됩니다. |
|
|
|
| 순 중량 |
전면 감지 유형 : 15 g 약, 상단 감지 유형 : 20 g 약 .. |
|
|
|
