| Tipo |
Saída NPN |
Saída PNP |
|
|
| Detecção frontal |

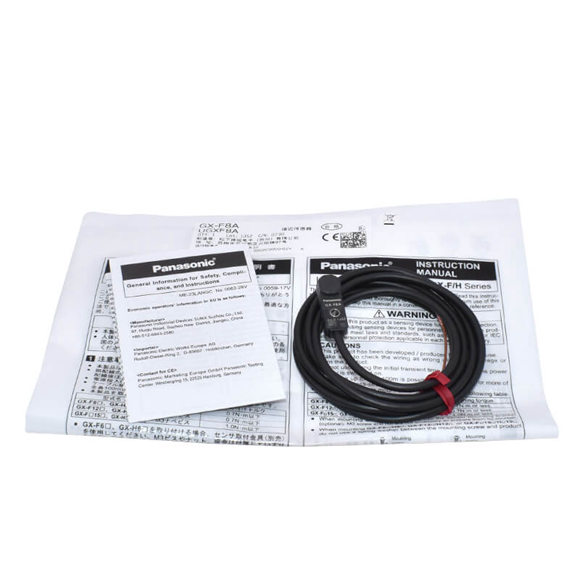

Gx-f8a (i) |
Gx-f8b (i) |
GX-F8A (I) -P |
GX-F8B (I) -P |
| Detecção superior |
Gx-h8a (i) |
Gx-h8b (i) |
GX-H8A (I) -P |
GX-H8B (I) -P |
| Conformidade diretiva de marcação CE |
Diretiva EMC, Diretiva ROHS |
|
|
|
Máx. Distância da operação
(nota 3) |
2,5 mm 0,098 em ± 8 % |
|
|
|
Faixa de detecção estável
(nota 3) |
0 a 2,1 mm de 0 a 0,083 em |
|
|
|
| Objeto de detecção padrão |
Folha de ferro 15 x 15 XT 1 mm 0,591 x 0,591 XT 0,039 em |
|
|
|
| Histerese |
20 % ou menos a distância de operação
(com objeto de detecção padrão) |
|
|
|
| Repetibilidade |
Ao longo do eixo de detecção, perpendicular ao eixo de detecção: 0,04 mm 0,002 em ou menos |
|
|
|
| Tensão de fornecimento |
12 a 24 V DC+10/-15 % Ripple pp 10 % ou menos |
|
|
|
| Consumo atual |
15 ma ou menos |
|
|
|
| Saída |
Transistor de coletor aberto NPN
-Corrente máxima da pia: 100 Ma
-Tensão aplicada: 30 V DC ou menos (entre saída e 0 V)
-Tensão residual: 2 V ou menos (na corrente de pia de 100 mA) |
Transistor de colecionamento aberto do PNP
-Corrente da fonte máxima: 100 Ma
-Tensão aplicada: 30 V DC ou menos (entre saída e +V)
-Tensão residual: 2 V ou menos (na corrente de fonte de 100 mA) |
|
|
de utilização
Categoria |
DC-12 ou DC-13 |
|
|
|
| Operação de saída |
Normalmente aberto |
Normalmente fechado |
Normalmente aberto |
Normalmente fechado |
| Máx. frequência de resposta |
500 Hz |
|
|
|
| Indicador de operação |
LED laranja
(acende quando a saída estiver acesa) |
|
|
|
| Diploma de poluição |
3 (ambiente industrial) |
|
|
|
| Proteção |
IP68 (IEC), IP68G (nota 4, 5) |
|
|
|
| Temperatura ambiente |
-25 a +70 ℃ -13 a +158 ℉, armazenamento: -40 a +85 ℃ -40 a +185 ℉ |
|
|
|
| Umidade ambiente |
35 a 85 % RH, armazenamento: 35 a 95 % RH |
|
|
|
| Resistência à tensão |
1.000 V AC por um min. entre todos os terminais de suprimento conectados e gabinetes |
|
|
|
| Resistência ao isolamento |
50 MΩ, ou mais, com megger de 500 V DC entre todos os terminais de suprimento conectados juntos e o gabinete |
|
|
|
| Resistência à vibração |
Frequência de 10 a 500 Hz, 3 mm 0,118 em amplitude dupla (máx. 20 g) em direções x, y e z por duas horas cada |
|
|
|
| Resistência ao choque |
Aceleração de 10.000 m/s2 (1.000 g de aprox.) Em direções x, y e z três vezes cada |
|
|
|
|
temperatura
Características de |
Sobre a faixa de temperatura ambiente -25 a +70 ℃ -13 a +158 ℉: dentro de ± 8 % da faixa de detecção em +23 ℃ +73 ℉. |
|
|
|
de tensão
Características |
Dentro de ± 2 % para +10/-15 % de flutuação da tensão de alimentação |
|
|
|
| Material |
Gabinete: PBT, Parte do Indicador: Poliéster |
|
|
|
| Cabo |
0,15 mm2 Óleo de 3 núcleos, calor e cabo de cabine resistente ao frio, 1 m 3,281 pés de comprimento |
|
|
|
| Extensão do cabo |
A extensão até 100 m 328,084 pés é possível com o cabo 0,3 mm2 ou mais. |
|
|
|
| Peso líquido |
Tipo de detecção frontal: 15 g aprox., Tipo de detecção superior: 20 g aprox .. |
|
|
|
