| Items |

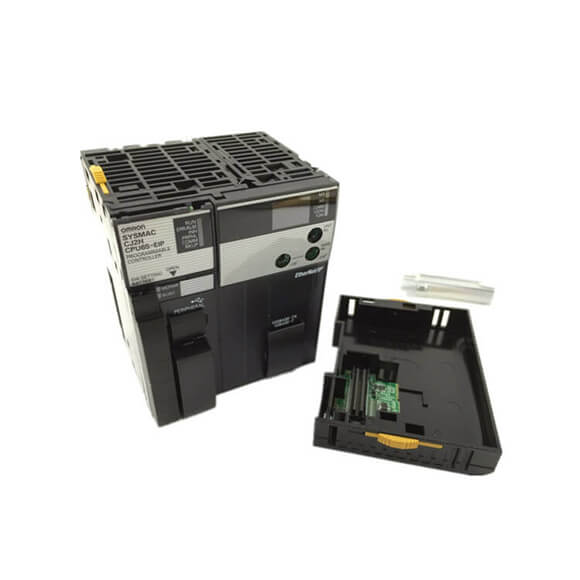

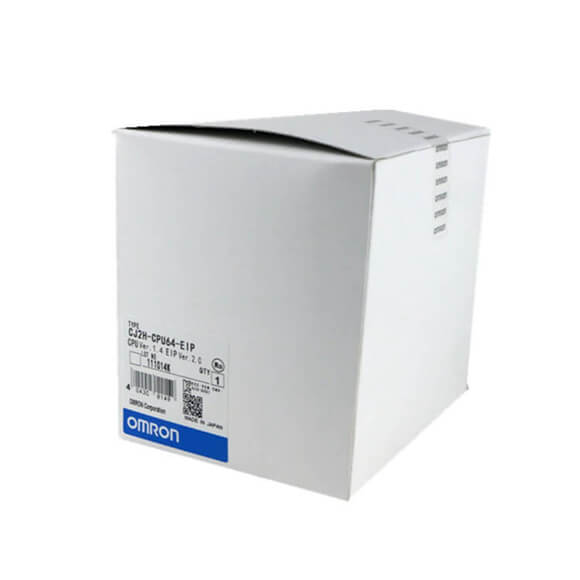

CJ2H-CPU64-EIP |
CJ2H-CPU65-EIP |
CJ2H-CPU66-EIP |
CJ2H-CPU67-EIP |
CJ2H-CPU68-EIP |
| User Memoria |
50K gradus |
100K gradus |
150K gradus |
250K gradus |
400K gradus |
| I/O Bits |
2,560 frena |
|
Supra caput Processing Tempus |
Normalis Modus: 200 ms (Si nexus tag data cum EtherNet/IP adhibentur, sequentia addas ad tempus superius: 100 ms + Numerus verborum translatorum (0.33 ms vel 0.87 ms*))
* Cum summus celeritas munus adjicias adhibetur |
| Executio Tempus |
Basic Instructiones: 0.016 ms min.; Instructiones speciales: 0.048 ms min. |
| I/O Obloquitur et Interrupts externae |
Interpellare negotium satus tempus : 26 ms vel 17 ms * (30 ms in unitate Ver.1.0) Redi tempus ad negotium cyclicum : 11 ms vel 8 ms * (15 ms in unit Ver.1.0)* Cum summus velocitas munus interpellandi adhibetur. |
| Scheduled obloquitur |
Interpellare negotium satus tempus : 22 ms vel 13 ms * (27 ms in unitate Ver.1.0) Redi tempus ad negotium cyclicum : 11 ms vel 8 ms * (15 ms in unit Ver.1.0)* Cum summus velocitas munus interpellandi adhibetur. |
| Maximum Number of Connectable Unitates |
Totalis per CPU Rack seu Expansio Rack: 10 Unitates max.; Summa per PLC: 40 Unitates max. |
| Maximum Number Expansion Racks |
3 max. |
| I / O Area |
2,560 frena (160 verba): Verba CIO 0000 ad CIO 0159 |
| Link Area |
3, 200 bis (200 verba): Verba CIO 1000 ad CIO 1199 |
| Synchroni Data Area Renovare |
1,536 frena (96 verba): Verba CIO 1200 ad CIO 1295 . |
| CPU bus Unit Area |
6,400 frusta (400 verba): verba CIO 1500 ad CIO 1899 |
| Specialis I / O Area Unit |
15,360 bits (960 verba): Verba CIO 2000 ad CIO 2959 |
| DeviceNet Area |
9,600 frena (600 verba): Verba CIO 3200 ad CIO 3799 |
| Internus I / O Area |
3,200 frena (200 verba): Verba CIO 1300 ad CIO 149937,504 frena (2,344 verba): Verba CIO 3800 ad CIO 6143 externa adhiberi non possunt I/O. |
| Area Opus |
8,192 frena (512 verba): Verba W000 ad W511 externa I/O adhiberi non possunt. |
| Area tenentes |
8,192 frena (512 verba): Verba H000 ad H511Bits in hac provincia suum DE/OFF statum conservant cum PLC in flectitur vel mutatur modus operandi. Verba ad H1535: Haec verba ad functiones caudices tantum adhiberi possunt. Instantiae autem functiones tantum adhiberi possunt (id est, tantum collocantur ad variabiles internas in functionibus caudicis). |
|
Auxiliaris Area |
Legere solum: 31.744 frena (1,984 verba)· 7,168 frena (448 verba): Verba A0 ad A447
· 24,576 bits (1,536 words): Verba A10000 ad A11535 * Legere/scribere: 16.384 frena (1,024 verba) in verbis A448 ad A1471 * * A960 ad A1471 et A10000 ad A11535 accedere non possunt ab CPU Bus Unitatibus, Specialibus I/O Unitates, PTs et Software Support quae CJ2 CPU Unitates specialiter non sustinent. |
| Tempus Area |
16 bits: TR0 ad TR15 |
| Timer Area |
4,096 numerus timoris (T0000 ad T4095 (separatum ab calculis)) |
| Contra Area |
4,096 contra numeros (C0000 ad C4095 (separatum a timers)) |
|
DM Area |
32k verba *DM Area verba pro Speciali I/O Unitates: D20000 ad D29599 (verba 100 96 Unitas) DM Area verba pro CPU bus Unitates: D30000 ad D31599 (verba 100 16 Unitates)
* Frena in EM Area appellari vel per partes vel per verbum potest. Hae frenae appellari non possunt a CPU Bus Unitatibus, Specialibus I/O Unitates, PTs et Software Support quae specialiter CJ2 CPU Unitates non sustinent. |
|
EM Area |
Verba 32k/ripa ´ 25 ripae max.: E00_00000 ad E18_32767 max. *1 *2*1. Frena in EM Area appellari vel per partes vel per verbum potest. Hae frenae appellari non possunt a CPU Bus Unitatibus, Specialibus I/O Unitates, PTs et Software Support quae specialiter CJ2 CPU Unitates non sustinent.
*2. EM ripae D ad 18 accedere non possunt ab CPU Unitatibus bus, Specialis I/O Unitates, PTs, et Software Support quae specie CJ2 CPU Unitates non sustinent. *3. Force-set/reset to the EM Area is enabled by specificing a start bank in parameter settings. (Unit versio 1.2 seu superiore) |
| Index Registers |
IR0 ad IR15 Haec sunt tabulae speciales pro PLC memoriae reponendarum inscriptionum obliquarum. (Index Registers constitui potest ut in singulis functionibus singularia sint vel ut omnia opera communia sint). |
| Cyclic Negotium Vexillum Area |
128 vexilla |
| Memoria Card |
128 MB, 256 MB, or 512 MB |
|
Modi operating |
PROGRAMMA Modus: Programmata non sunt supplicium. Praeparationes exsecutioni mandari possunt ante hoc modo. MONITOR Modus: Progressio exsecuta, quaedam operationes, ut online emendo, et mutationes ad praesentes in I/O memoria, hoc modo possunt.
RUN Modus: Programmata exsecutioni mandanda. Haec est normalis modus operandi. |
| Modus supplicium |
Modus normalis |
