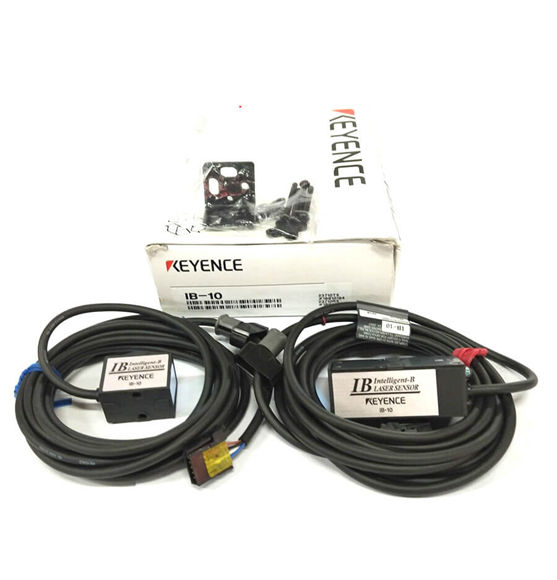

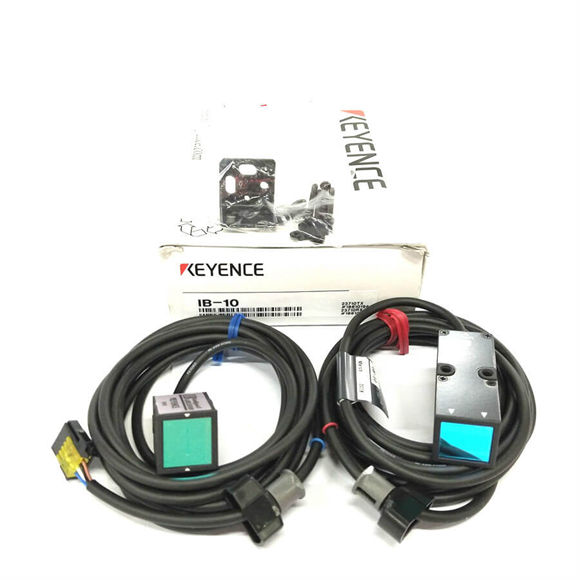

| Modelis |
IB-01 |
IB-05 |
IB-10 |
IB-30 |
| Bangos ilgis |
660 nm (matomos šviesos puslaidininkinis lazeris) |
|
|
|
| Lazerio klasė |
1 klasės lazerinis gaminys (IEC 60825-1, FDA (CDRH) 1040.10*1 dalis) |
|
|
|
| Montavimo atstumas |
nuo 0 iki 2 000 mm 78,74 colio |
nuo 0 iki 300 mm 11,81 colio |
|
|
| Matavimo diapazonas |
ø1 mm ø0,04″ (Montavimo atstumas nuo 0 iki 300 mm 11,81″)
ø1 iki 2,5 mm (Montavimo atstumas nuo 300 iki 2 000 mm 11,81″ iki 78,74″) |
5 mm 0,20 colio |
10 mm 0,39 colio |
30 mm 1,18 colio |
| Mėginių ėmimo ciklas |
12 500 kartų/sek. (80 µs) |
|
|
|
| Minimalus aptikimo tikslas |
ø8 µm ø0,31 Mil (montavimo atstumas nuo 0 iki 300 mm 11,81″)
ø8 iki 50 µm ø0,31 iki 1,97 Mil (montavimo atstumas nuo 300 iki 2 000 mm 11,81″ iki 78,74)* |
ø0,05 mm ø0,002″*2 |
ø0,1 mm ø0,004″*2 |
ø0,2 mm ø0,01″*2 |
| Pakartojamumas |
5 µm 0,20 Mil (atstumas nuo 0 iki 300 mm 11,81 colio)*3 |
5 µm 0,20 Mil*3 |
10 µm 0,39 Mil*3 |
|
| Temperatūros charakteristikos |
±0,2 % FS/°C*4 |
±0,1 % FS/°C (±5 µm 0,20 Mil)*4 |
±0,1 % FS/°C (±10 µm 0,39 Mil)*4 |
±0,1 % FS/°C (±30 µm 1,18 Mil)*4 |
| Veikimo rodikliai |
Lazerio emisijos įspėjimo indikatorius: žalias šviesos diodas |
|
|
|
| Aplinkos šviesa |
Kaitrinė lempa: 5 000 liuksų, saulės šviesa: 10 000 liuksų |
Kaitrinė lempa: 5000 liuksų, saulės šviesa: 5000 liuksų |
Kaitrinė lempa: 10 000 liuksų, saulės šviesa: 10 000 liuksų |
|
| Aplinkos temperatūra |
Nuo 0 iki +40 °C nuo 32 iki 104 °F (be užšalimo) |
Nuo 0 iki +50 °C nuo 32 iki 122 °F (neužšalimo) |
|
|
| Santykinė drėgmė |
35–85 % RH (be kondensato) |
|
|
|
| Atsparumas vibracijai |
10–55 Hz, dviguba amplitudė 1,5 mm 0,06 colio, po 2 valandas kiekvienoje iš X, Y ir Z ašių |
|
|
|
| Byla |
PBT |
Cinkuotas liejimas |
|
|
| Objektyvo dangtelis |
Stiklas |
|
|
|
| Kabelis |
PVC (2 m 6,6 colio) |
|
|
|
| Svoris |
apytiksliai 140 g |
apytiksliai 180 g |
apytiksliai 220 g |
apytiksliai 510 g |

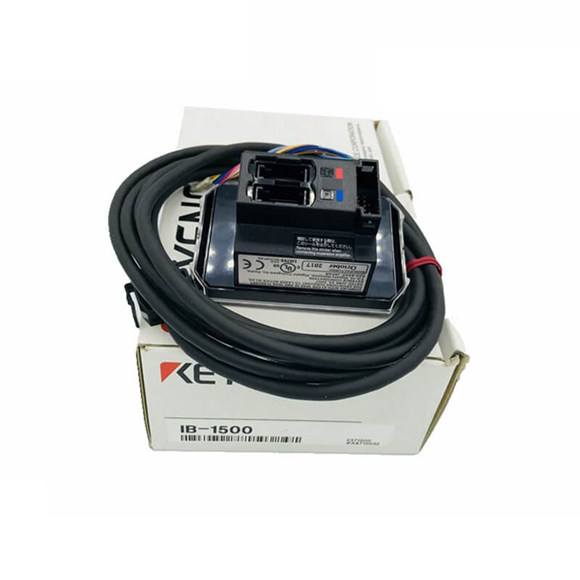

| Modelis |
IB-1000 |
IB-1500 |
IB-1050 |
IB-1550 |
| Tipas |
DIN bėgelio laikiklis |
Skydelio tvirtinimas |
DIN bėgelio laikiklis |
Skydelio tvirtinimas |
| Pagrindinis blokas / išplėtimo blokas |
Pagrindinis blokas |
Išplėtimo blokas |
|
|
| Galvos suderinamumas |
Taip |
|
|
|
| Ekrano raiška |
0,01 %, 0,1 %, 1 % (perjungiama) |
|
|
|
| Ekrano diapazonas |
–99.999–99.999, –99.99–99.99
–99.9–99.9, –99–99 (perjungiama) |
|
|
|
| Skaitmeninio rodymo metodas |
Dviejų 7 segmentų ekranas
Viršutinis lygis: 5 raudoni skaitmenys,
apatinis lygis: 5 žali skaitmenys |
Dviejų 7 segmentų ekranas
Viršutinis lygis: 2 spalvų (žalia/raudona) 5 skaitmenys
Apatinis lygis: 5 žali skaitmenys |
Dviejų 7 segmentų ekranas
Viršutinis lygis: 5 raudoni skaitmenys,
apatinis lygis: 5 žali skaitmenys |
Dviejų 7 segmentų ekranas
Viršutinis lygis: 2 spalvų (žalia/raudona) 5 skaitmenys
Apatinis lygis: 5 žali skaitmenys |
| Veikimo rodikliai |
Sprendimo indikatorius: 2 spalvų (žalia/raudona) šviesos diodas (HI, GO, LO)
Banko indikatorius: žalias LED x 4
Lazerio spinduliuotės įspėjimo indikatorius: žalias šviesos diodas
Kiti: žalias LED x 8, raudonas LED x 3 |
|
|
|
| Analoginė išėjimo įtampa |
±5 V, 1–5 V, 0–5 V Išėjimo varža 100 Ω *1 |
Nr |
|
|
| Analoginės srovės išėjimas |
Nuo 4 iki 20 mA Didžiausia apkrovos varža 350 Ω *1 |
|
|
|
| Valdymo išvestis
Sprendimo išvestis (patikrinti išvestį) |
Atviras kolektorius (perjungiamas NPN/PNP, perjungiamas NO/NC) *3 |
|
|
|
| Maitinimas
Energijos suvartojimas |
2400 mW ar mažiau (esant 30 V, maks. 80 mA) *4 *5 (įskaitant analoginę srovės išvestį) |
2550 mW ar mažiau (esant 30 V, maks. 85 mA) *4 *5 (įskaitant analoginę srovės išvestį) |
2400 mW ar mažiau (esant 30 V, maks. 80 mA) *4 *5 (įskaitant analoginę srovės išvestį) |
2550 mW ar mažiau (esant 30 V, maks. 85 mA) *4 *5 (įskaitant analoginę srovės išvestį) |
| Įvertinimas
Maitinimo įtampa |
10–30 VDC, įskaitant pulsaciją (PP) 10 % 2 klasės arba LPS *4 |
Tiekiamas iš pagrindinio įrenginio *4 |
|
|
| Užterštumo laipsnis |
2 |
|
|
|
| Aplinkos temperatūra |
-10 iki +50 °C (neužšalimas) |
|
|
|
| Santykinė drėgmė |
35–85 % RH (be kondensato) |
|
|
|
| Atsparumas vibracijai |
10–55 Hz, sudėtinė amplitudė 1,5 mm, po 2 valandas X, Y, Z ašims |
|
|
|
| Medžiaga |
Pagrindinis korpusas / priekinis skydelis: polikarbonatas, klaviatūra: poliacetalis, kabelis: PVC |
|
|
|
| Svoris |
apytiksliai 150 g (su priedais) |
apytiksliai 170 g (su priedais) |
apytiksliai 140 g (su priedais) |
apytiksliai 165 g (su priedais) |
