| Straipsnio numeris |

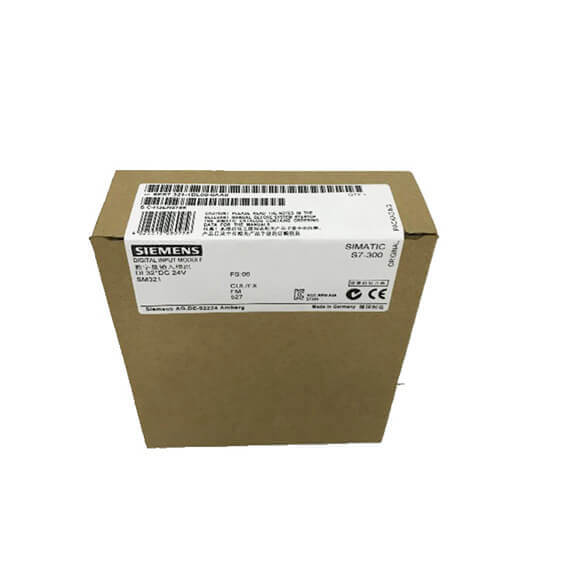

6ES7321-1BH02-0AA0 |
6ES7321-1BH50-0AA0 |
6ES7321-1BL00-0AA0 |
6ES7321-1BP00-0AA0 |
6ES7321-1BH10-0AA0 |
|
SM321, 16DI, DC24V |
SM321, 16DI, DC24V, šaltinio įvestis |
SM321, 32DI, DC24V |
SM321, 64 DI, DC 24V, 3MS, P/M rodmuo |
SM321,16DI,DC24V, 0,05ms įvesties delsa. |
| Tiekimo įtampa |
|
|
|
|
|
| Apkrovos įtampa l+ |
|
|
|
|
|
|
● Įvertinta vertė (DC) |
24 v |
24 v |
24 v |
24 v |
24 v |
|
● Leidžiamas diapazonas, apatinė riba (DC) |
20.4 v |
20.4 v |
20.4 v |
|
20.4 v |
|
● Leidžiamas diapazonas, viršutinė riba (DC) |
28,8 v |
28,8 v |
28,8 v |
|
28,8 v |
|
● Atvirkštinio poliškumo apsauga |
|
|
|
Taip |
|
| Įvesties srovė |
|
|
|
|
|
| Iš 5 vnt plokštumos autobuso 5 V DC, Maks. |
10 Ma |
10 Ma |
15 mA |
100 Ma |
110 Ma |
| Galios praradimas |
|
|
|
|
|
| Galios praradimas, tip. |
3,5 W. |
3,5 W. |
6,5 W. |
7 W |
3.8 W. |
| Skaitmeniniai įėjimai |
|
|
|
|
|
| Skaitmeninių sąnaudų skaičius |
16 |
16 |
32 |
64 |
16 |
| Įvesties charakteristikos kreivė pagal IEC 61131, 1 tipas |
Taip |
Taip |
Taip |
Taip |
Taip |
| Vienu metu kontroliuojamų įvesties skaičius |
|
|
|
|
|
| Visos montavimo pozicijos |
|
|
|
|
|
|
- Iki 40 ° C, maks. |
|
|
|
64 |
|
|
- Iki 60 ° C, maks. |
|
|
|
32 |
|
| horizontalus diegimas |
|
|
|
|
|
|
- Iki 40 ° C, maks. |
16 |
16 |
32 |
64 |
16 |
|
- Iki 60 ° C, maks. |
16 |
16 |
16 |
32 |
16 |
| Vertikalus montavimas |
|
|
|
|
|
|
- Iki 40 ° C, maks. |
16 |
16 |
32 |
32 |
16 |
| Įvesties įtampa |
|
|
|
|
|
|
● Įvesties įtampos tipas |
DC |
DC |
DC |
DC |
DC |
|
● Įvertinta vertė (DC) |
24 v |
24 v |
24 v |
24 v |
24 v |
|
● signalui '0 ' |
-30 iki +5 V |
-5 iki +30V |
-30 iki +5 V |
-30 iki +5 V |
-30 iki +5 V |
|
● signalui '1 ' |
Nuo 13 iki 30 V. |
-13 iki -30V |
Nuo 13 iki 30 V. |
Nuo 13 iki 30 V. |
Nuo 13 iki 30 V. |
| Įvesties srovė |
|
|
|
|
|
|
● signalui „1 “, tip. |
7 Ma |
7 Ma |
7 Ma |
4,2 mA |
7 Ma |
| Įvesties uždelsimas (įvertinta įvesties įtampos vertė) |
|
|
|
|
|
| standartiniams įėjimams |
|
|
|
|
|
|
- Parameterizuojama |
Ne |
Ne |
Ne |
Ne |
Ne |
|
— Nominali vertė |
|
|
|
4,2 ms |
|
|
— nuo '0' iki '1', min. |
1,2 ms |
1,2 ms |
1,2 ms |
1,2 ms |
25 µs |
|
- ties '0 ' į '1 ', max. |
4,8 ms |
4,8 ms |
4,8 ms |
4,8 ms |
75 µs |
|
- ties '1 ' į '0 ', min. |
1,2 ms |
1,2 ms |
1,2 ms |
1,2 ms |
25 µs |
|
- ties '1 ' į '0 ', max. |
4,8 ms |
4,8 ms |
4,8 ms |
4,8 ms |
75 µs |
| Kabelio ilgis |
|
|
|
|
|
|
● ekranuotas, maks. |
1 000 m |
1 000 m |
1 000 m |
1 000 m |
1 000 m |
|
● Neįsekęs, maks. |
600 m |
600 m |
600 m |
600 m |
600 m |
| Kodavimo įrenginys |
|
|
|
|
|
| Jungiamieji kodavimo įrenginiai |
|
|
|
|
|
|
● 2 laidų jutiklis |
Taip |
Taip |
Taip |
Ne |
Taip |
|
-Leidžiama ramybės srovė (2 laidų jutiklis), Max. |
1,5 mA |
1,5 mA |
1,5 mA |
|
1,5 mA |
| Nutraukia/diagnostikos/būsenos informaciją |
|
|
|
|
|
| Aliarmai |
Ne |
Ne |
Ne |
Ne |
Ne |
| Diagnostikos funkcija |
Ne |
Ne |
Ne |
Ne |
Ne |
| Aliarmai |
|
|
|
|
|
|
● Diagnostinis aliarmas |
Ne |
Ne |
Ne |
Ne |
Ne |
|
● Aparatinės įrangos pertraukimas |
Ne |
Ne |
Ne |
Ne |
Ne |
| Diagnozės |
|
|
|
|
|
|
● Skaitoma diagnostinė informacija |
|
|
|
Ne |
|
|
● Vielos nutrūkimas |
|
|
|
Ne |
|
| Diagnostikos indikacija LED |
|
|
|
|
|
|
● Grupės klaida SF (raudona) |
|
|
|
Ne |
|
|
● Būsenos indikatoriaus skaitmeninė įvestis (žalia) |
Taip |
Taip |
Taip |
Taip |
Taip |
|
● Enkoderio tiekimas Vs (žalias) |
|
|
|
Ne |
|
| Galimas atskyrimas |
|
|
|
|
|
| Potencialūs atskyrimo skaitmeniniai įėjimai |
|
|
|
|
|
|
● Tarp kanalų |
Ne |
Ne |
Ne |
Ne |
Ne |
|
● Tarp kanalų, grupėse |
16 |
16 |
16 |
16 |
16 |
|
● Tarp kanalų ir užpakalinės plokštumos magistralės |
Taip; OPTOCOUPLER |
Taip; OPTOCOUPLER |
Taip; OPTOCOUPLER |
Taip; OPTOCOUPLER |
Taip; OPTOCOUPLER |
| Isolation |
|
|
|
|
|
| Išbandyta izoliacija |
500 V DC |
500 V DC |
500 V DC |
500 V DC |
500 V DC |
| Ryšio metodas |
|
|
|
|
|
| Reikalinga priekinė jungtis |
20 pin |
20 pin |
40 kontaktų |
Kabelis: 6ES7392-4Bxx0-0AA0 gnybtų blokai: 6ES7392-1xN00-0AA0 |
20 pin |
| Matmenys |
|
|
|
|
|
| Plotis |
40 mm |
40 mm |
40 mm |
40 mm |
40 mm |
| Ūgis |
125 mm |
125 mm |
125 mm |
125 mm |
125 mm |
| Gylis |
120 mm |
120 mm |
120 mm |
112 mm |
120 mm |
| Svoriai |
|
|
|
|
|
| Svoris, apytiksliai. |
200 g |
200 g |
260 g |
230 g |
200 g |
