| Veidot |

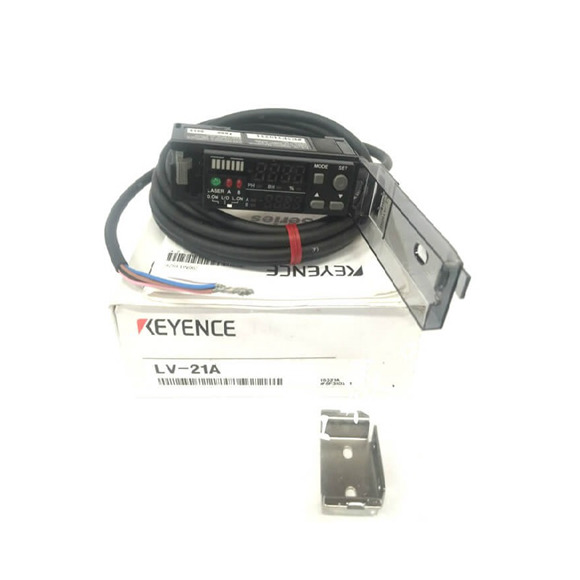

LV-21A |
LV-21AP |
LV-22A |
LV-22AP |
| Ierakstīt |
NPN izvade |
PNP izvade |
NPN izvade |
PNP izvade |
| Galvenā vienība/paplašināšanas vienība |
Galvenā vienība |
Paplašināšanas vienība (1 līnija) |
|
|
| Vadības izvade |
NPN atvērtā kolektora x 2 kanāli, 40 VDC maks., Maks. 100 mA, atlikušais spriegums (1,0 V max.) |
PNP atvērtā kolektora x 2 kanāli, 30 VDC maks., Maks. 100 mA, atlikušais spriegums (1,0 V max.) |
NPN atvērtā kolektora x 2 kanāli, 40 VDC maks., Maks. 100 mA, atlikušais spriegums (1,0 V max.) |
PNP atvērtā kolektora x 2 kanāli, 30 VDC maks., Maks. 100 mA, atlikušais spriegums (1,0 V max.) |
| Reakcijas ātrums |
Smalks: 80 µs, turbo: 500 µs, super, turbo: 4 ms |
|
|
|
Interferences skaits
profilaktisko vienību |
Smalks: nav, turbo: 2 vienības, super: 4 vienības |
|
|
|
| Aizsardzības shēma |
Apgriezta polaritātes aizsardzība, pārmērīga aizsardzība, uzplaukuma absorbētājs |
|
|
|
| Vienības paplašināšana |
Var uzstādīt līdz 7 papildu paplašināšanas vienībām (8 vienības, ieskaitot galveno vienību), |
|
|
|
| Vērtējums
Spēka spriegums |
12 līdz 24 VDC, pulsācija (PP) 10 % vai mazāk |
12 līdz 24 VDC, pulsācija (PP) 10 % vai mazāk (LV-20A/22A/22AP, barošanas avota spriegums tiek piegādāts no galvenās vienības.) |
|
|
| Enerģijas patēriņš |
1,5 W maks. (125 ma max. Par 12 V, 62,5 ma max. Par 24 V) |
|
|
|
|
Apkārtējā temperatūra |
No -10 līdz +55 ° C 14 līdz 131 ° F (bez sasalšanas) *1 |
|
|
|
| Relatīvais mitrums |
35 līdz 85 % RH (bez kondensācijas) |
|
|
|
| Svars |
Apm. 120 g |
Apm. 75 g |
Apm. 120 g |
|
