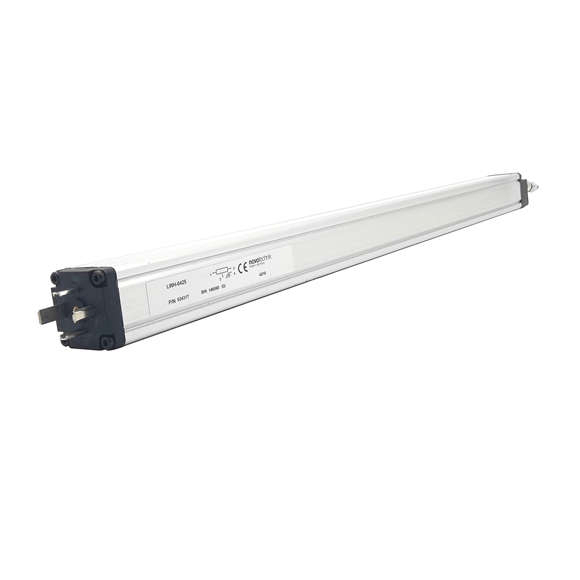

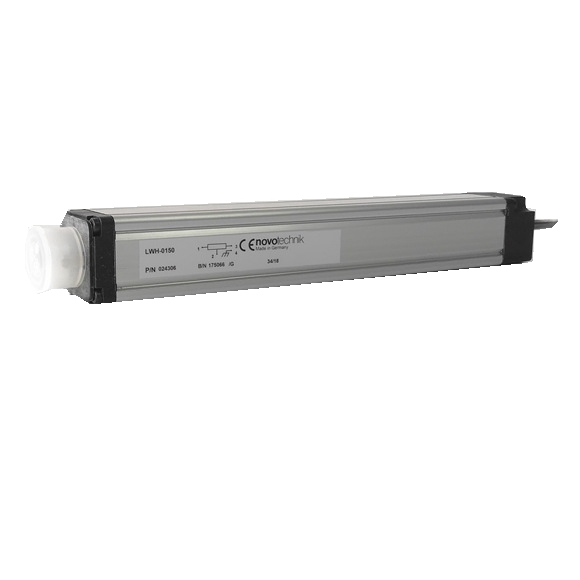

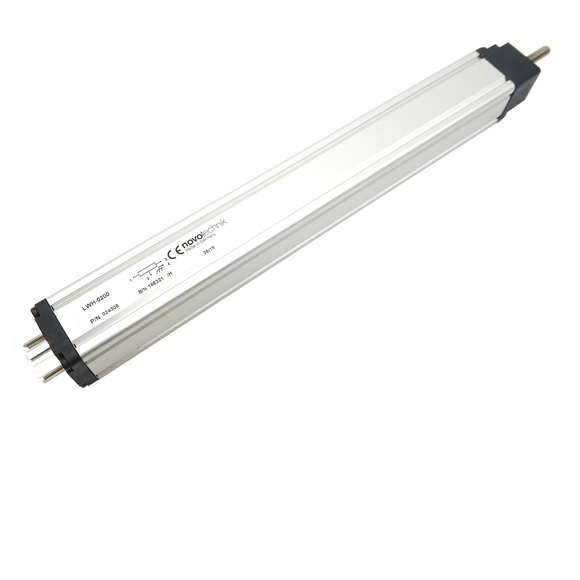

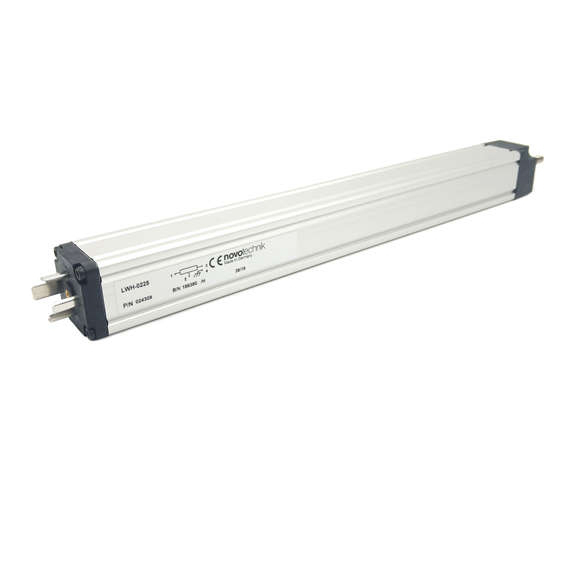

Novotechnik NOVOPAD devējs līdz 1000 mm bezkontakta sērija TF1

Sērija Nr.: Novotechnik lineārie pozīcijas devēji

Novotechnik NOVOPAD devējs līdz 1000 mm bezkontakta sērija TF1
Mēs varam piegādāt visu veidu Novotechnik Transducer sensoru daļas, piemēram, Novotechnik lineārie pozīcijas devēji,Novotechnik rotējošais sensors,Novotechnik signālu kondicionieri un uc
Visas detaļas ir 100% oriģinālas un jaunas novotechnik noliktavā, un ātrs piegādes laiks 1 dienas laikā
100% pēcpārdošanas serviss un tehnoloģiju atbalsts
MOQ: 1 gab

Pieejamība:



Pajautājiet

Produkta apraksts

Sērija Nr.: Novotechnik lineārie pozīcijas devēji

Novotechnik NOVOPAD devējs līdz 1000 mm bezkontakta sērija TF1
Mēs varam piegādāt visu veidu Novotechnik Transducer sensoru daļas, piemēram, Novotechnik lineārie pozīcijas devēji,Novotechnik rotējošais sensors,Novotechnik signālu kondicionieri un uc

Tipu apzīmējumi	TF1 – _ _ _ _ -001- 6 _ _ – 106 CANopen (pieejams 2019. gada 2. ceturksnī)
Elektriskie dati
Mērītie mainīgie	Pozīcija, ātrums un temperatūra
Elektriskais mērīšanas diapazons (izmērs B)	0100 līdz 1000		mm
Mērīšanas diapazona ātrums	0…10		ms-1
Izejas signāls / protokols	CANopen protokols uz CiA DS-301 V4.2.0, Ierīces profils DS-406 V3.2 Kodētāja klase 1, LSS pakalpojumi uz CiA DS-305 V1.1.2
Programmējams parametrs	Kameras, darba zonas, mezgla ID, datu pārraides ātrums
Mezgls ID	1…127 (noklusējums 127)
Pārbaudes ātrums	20…1000		kBaud
Atjaunināšanas ātrums (izvade)	1		kHz
Izšķirtspēja Pozīcija Izšķirtspējas ātrums	1 5 0,1 0,5	µm mms-1
Reproducējamība (noapaļota līdz izšķirtspējai) Izmērs B < 400 mm Izmērs B > 400 mm	Augstas precizitātes režīms < 5 <8	Līdzsvarots režīms < 10 < 15	µm µm
Signāla izplatīšanās aizkave	<3	< 1 ms
Histerēze	< 5 < 10 µm
Absolūta linearitāte	< 100 ± µm
Tolerance pret elektrību. nulles punkts	1		± mm
Temperatūras kļūda	< 15 (min. 0,01 mm/K)	ppm/K
Barošanas spriegums	24 (18…32)		VDC
Barošanas sprieguma pulsācija	< 10		% vss
Jaudas aizplūšana (bez slodzes)	2.4		W
Pārsprieguma aizsardzība	36 (pastāvīgs)		VDC
Polaritātes aizsardzība	Jā, līdz barošanas spriegumam max.
Aizsardzība pret īssavienojumu	Jā (izejas pret GND un barošanas spriegums maks.)
Izolācijas pretestība (500 VDC)	> 10		MΩ
Autobusa galapunkts iekšējais	nē (iekšējā slodzes pretestība 120 Ω pēc pieprasījuma)
Vides dati
MTTF (DIN EN ISO 13849-1 detaļu skaitīšanas metode, bez slodzes, wc)	> 20		Gadiem
Novotechnik TF1 devējs	TF1-0800-001-611-106		Digitālās versijas
Novotechnik TF1 devējs	TF1-0800-001-632-106		Digitālās versijas
Novotechnik TF1 devējs	TF1-0800-001-613-106		Digitālās versijas
Novotechnik TF1 devējs	TF1-0800-001-634-106		Digitālās versijas
Novotechnik TF1 devējs	TF1-0800-001-615-106		Digitālās versijas
Novotechnik TF1 devējs	TF1-0800-001-637-106		Digitālās versijas
Novotechnik TF1 devējs	TF1-0800-001-618-106		Digitālās versijas
Novotechnik TF1 devējs	TF1-0800-001-639-106		Digitālās versijas
