| Tips |
NPN izeja |
PNP izvade |

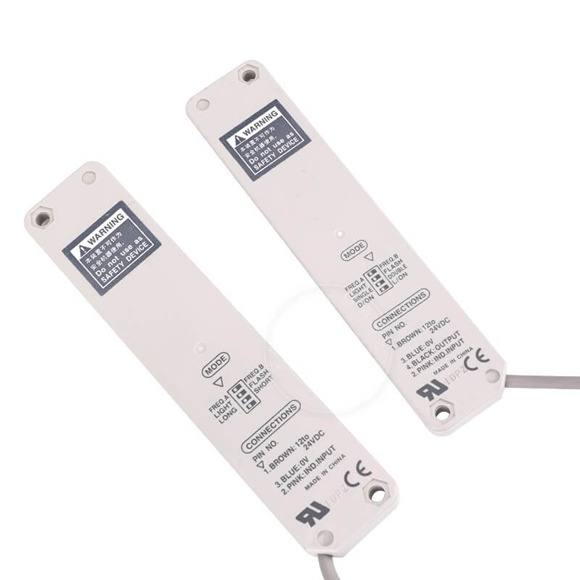

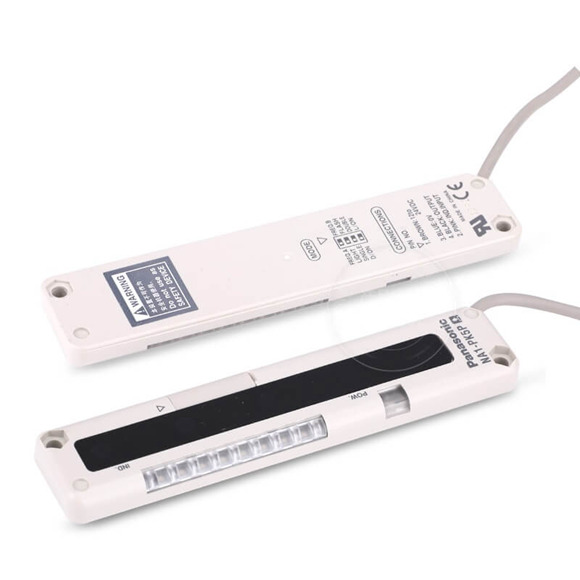

| Modeļa Nr. |
NA1-PK3 |
NA1-PK3-PN |
| CE marķējuma direktīvas atbilstība |
EMC direktīva, RoHS direktīva |
|
| Augstuma sajūta |
49,2 mm 1,937 collas |
|
| Sensora diapazons (2. piezīme) |
30 līdz 300 mm 1,181 līdz 11,811 collas |
|
| Sijas solis |
24,6 mm 0,969 collas |
|
| Staru kanālu skaits |
3 staru kanāli |
|
| Sensējošais objekts |
ø29 mm ø1,142 in vai vairāk necaurspīdīgs objekts
(objekts, kas pilnībā pārtrauc staru) |
|
| Barošanas spriegums |
12 līdz 24 V DC ± 10 % Pulsācijas PP 10 % vai mazāk |
|
| Pašreizējais patēriņš |
Emitētājs: 30 mA vai mazāks, uztvērējs: 50 mA vai mazāks |
|
| Izvade |
NPN atvērtā kolektora tranzistors
・ Maksimālā izlietnes strāva: 100 mA
・ Pielietotais spriegums: 30 V līdzstrāva vai mazāks (starp izeju un 0 V)
・ Atlikušais spriegums: 1 V vai mazāks (pie 100 mA izlietnes strāvas)
0,4 V vai mazāk (pie 16 mA strāvas) |
PNP atvērtā kolektora tranzistors
・ Maksimālā avota strāva: 100 mA
・ Pielietotais spriegums: 30 V līdzstrāva vai mazāks (starp izeju un + V)
・ Atlikušais spriegums: 1 V vai mazāk (pie 100 mA avota strāvas)
0,4 V vai mazāk (pie 16 mA avota strāvas) |
|
Izmantošanas kategorija |
DC-12 vai DC-13 |
|
| Izvades darbība |
IESLĒGTS vai IZSLĒGTS, kad tiek pārtraukts viens vai vairāki staru kanāli, ko var izvēlēties ar darbības režīma slēdzi |
|
| Aizsardzība pret īssavienojumu |
Iekļauts |
|
| Atbildes laiks |
10 ms vai mazāk
(ja tiek izmantota traucējumu novēršanas funkcija: 30 ms vai mazāk) |
|
| Rādītāji
Izstarotājs |
Strāvas indikators: zaļa gaismas diode (iedegas, kad barošana ir IESLĒGTA)
Darba indikators: oranža gaismas diode (iedegas, ja darba indikatora ievade ir zema) |
Strāvas indikators: zaļa gaismas diode (iedegas, kad barošana ir IESLĒGTA)
Darba indikators: oranža gaismas diode (iedegas, ja darba indikatora ievade ir augsta) |
| Uztvērējs |
Darbības indikators: Sarkana gaismas diode (iedegas, kad izeja ir IESLĒGTA)
Stabila krītošā stara indikators: Zaļa gaismas diode (iedegas, kad visi staru kanāli tiek uztverti stabili)
Darba indikators: Oranža LED (iedegas, ja darba indikatora ievade ir zema) |
Darbības indikators: Sarkanā gaismas diode (iedegas, kad izeja ir IESLĒGTA)
Stabila krītošā stara indikators: Zaļa gaismas diode (iedegas, kad visi staru kanāli tiek uztverti stabili)
Darba indikators: Oranža LED (iedegas, ja darba indikatora ievade ir augsta) |
| Traucējumu novēršanas funkcija |
Iekļauts
(līdz 3 vienībām var uzstādīt cieši kopā.) |
|
| Piesārņojuma pakāpe |
3 (rūpnieciskā vide) |
|
| Aizsardzība |
IP62 (IEC) |
|
| Apkārtējās vides temperatūra |
-10 līdz +55 ℃ no +14 līdz +131 ℉
(nav pieļaujama rasas kondensācija vai apledojums),
Uzglabāšana: -20 līdz +70 ℃ -4 līdz +158 ℉ |
|
| Apkārtējais mitrums |
35 līdz 85 % RH, Uzglabāšana: 35 līdz 85 % RH |
|
| Apkārtējais apgaismojums |
Kvēlspuldze: 3000 lx vai mazāk gaismas uztverošajā sejā |
|
| Sprieguma izturība |
1000 V maiņstrāva vienu minūti. starp visiem kopā savienotajiem barošanas spailēm un korpusu |
|
| Izolācijas pretestība |
20 MΩ vai vairāk ar 250 V DC meggeru starp visiem kopā savienotiem barošanas spailēm un korpusu |
|
| Vibrācijas pretestība |
10 līdz 150 Hz frekvence, 0,75 mm 0,030 collas (maksimāli 5 G) dubultā amplitūda X, Y un Z virzienā uz divām stundām katrā |
|
| Triecienizturība |
500 m/s2 paātrinājums (apmēram 50 G) X, Y un Z virzienā trīs reizes katrā |
|
| Izstarojošais elements |
Infrasarkanā gaismas diode (sinhronizēta skenēšanas sistēma) |
|
| Materiāls |
Korpuss: karstumizturīgs ABS, objektīva vāciņš: akrils, indikatora vāciņš: akrils |
|
| Kabelis |
0,2 mm2 4 dzīslu (emiters: 3 dzīslu) eļļas izturīgs kabīnes riepas kabelis, 2 m 6,562 pēdas garš |
|
| Kabeļa pagarinājums |
Pagarinājums līdz kopējam 100 m 328,084 pēdām ir iespējams gan emitentam, gan uztvērējam ar 0,3 mm2 vai lielāku kabeli. |
|
| Neto svars |
Izstarotājs: aptuveni 50 g, uztvērējs: aptuveni 50 g. |
|
