| Panta numurs |

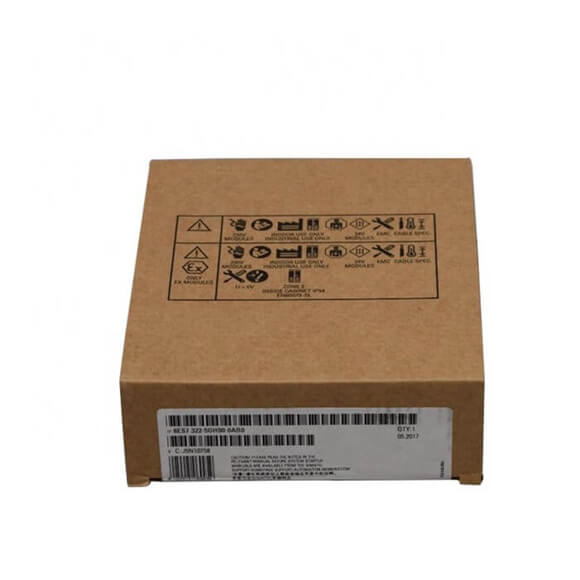

6ES7322-5GH00-0AB0 |

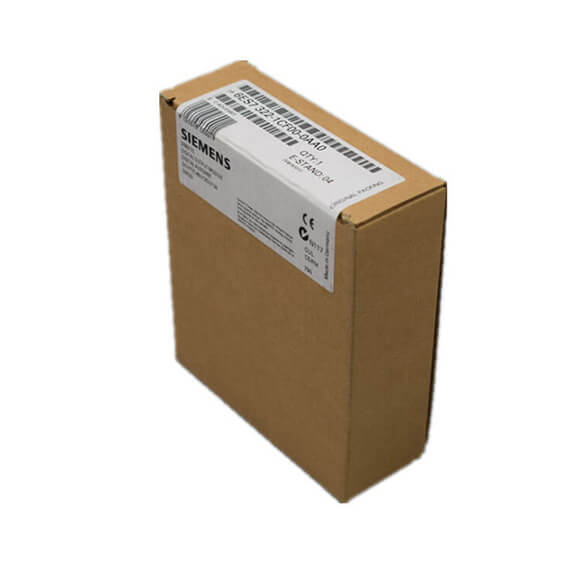

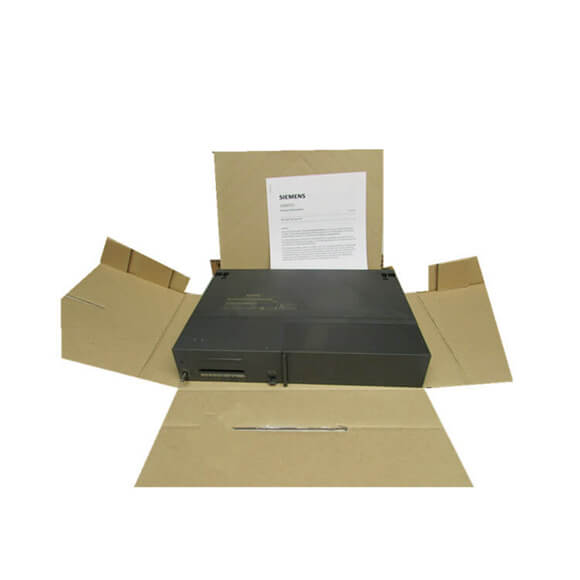

6ES7322-1CF00-0AA0 |
6ES7322-1BF01-0AA0 |
6ES7322-1FF01-0AA0 |
6ES7322-5FF00-0AB0 |
6ES7322-1FH00-0AA0 |
|
SM322, 16DO, AC/DC24-48V, 0,5A |
SM322, 8DO, 48-125V DC, 1,5A |
SM322, 8DO, 24V DC, 2A |
SM322, 8DO, 120/230V maiņstrāva, 1A |
SM322, 8DO, AC120/230V, 2A |
SM322, 16DO, 120/230V maiņstrāva, 1A |
| Barošanas spriegums |
|
|
|
|
|
|
| Maģistrāles buferizēšana |
|
|
|
|
|
|
|
● elektrotīkla/sprieguma kļūme uzglabā enerģijas laiku |
5 ms |
|
|
|
|
|
| Slodzes spriegums L+ |
|
|
|
|
|
|
|
● Novērtētā vērtība (DC) |
24 V; 24/48 |
48 V; 48 V līdzstrāva līdz 125 V DC |
24 V |
|
|
|
|
● Pieļaujamais diapazons, zemāka robeža (DC) |
20,4 V |
40 V |
20,4 V |
|
|
|
|
● Pieļaujamais diapazons, augšējā robeža (DC) |
57,6 V |
140 V |
28,8 V |
|
|
|
|
● Aizsardzība pret polaritāti |
Jā |
Jā; caur drošinātāju |
|
|
|
|
| Slodzes spriegums L1 |
|
|
|
|
|
|
|
● Nominālā vērtība (AC) |
|
|
|
230 V; 120/230 V maiņstrāva |
230 V; 120/230 V maiņstrāva |
230 V; 120/230 V maiņstrāva |
|
● pieļaujamais diapazons, apakšējā robeža (AC) |
|
|
|
93 V |
79 V |
79 V |
|
● pieļaujamais diapazons, augšējā robeža (AC) |
|
|
|
264 V |
264 V |
264 V |
|
● pieļaujamais frekvenču diapazons, apakšējā robeža |
|
|
|
47 Hz |
|
|
|
● pieļaujamais frekvenču diapazons, augšējā robeža |
|
|
|
63 Hz |
|
|
| Ieejas strāva |
|
|
|
|
|
|
| no barošanas sprieguma l+, maks. |
200 mA |
|
|
|
|
|
| no slodzes sprieguma l+ (bez slodzes), maks. |
|
2 ma |
60 ma |
|
|
|
| no slodzes sprieguma L1 (bez slodzes), maks. |
|
|
|
2 ma |
2 ma |
2 ma |
| No backplane autobusa 5 V DC, maks. |
100 ma |
100 ma |
40 ma |
100 ma |
100 ma |
200 mA |
| Enerģijas zudums |
|
|
|
|
|
|
| Jaudas zudums, typ. |
2,8 W |
7,2 W |
6,8 W |
8,6 W |
8,6 W |
8,6 W |
| Digitālās izejas |
|
|
|
|
|
|
| Digitālo izvadu skaits |
16 |
8 |
8 |
8 |
8 |
16 |
| Īssavienojuma aizsardzība |
Nē; jānodrošina ārēji |
Jā; Elektroniskā |
Jā; Elektroniskā |
Jā; Drošinātājs 8 A, 250 V; katrai grupai |
Jā; nodrošināt ārēji; drošinātājs 3,15 A / 250 V, ātra reakcija |
Jā; Drošinātājs 8 A, 250 V; katrai grupai |
|
● Reakcijas slieksnis, typ. |
|
4,4 A |
3 a |
|
|
|
|
● nepieciešamā strāva drošinātāju izslēgšanai, min. |
|
|
|
40 A |
|
40 A |
|
● Reakcijas laiks, maks. |
|
|
|
300 ms |
|
300 ms |
| Induktīvās izslēgšanas sprieguma ierobežojums |
|
M (-1 V) |
L+ (-48 V) |
|
|
|
| Digitālās ieejas kontrole |
Jā |
Jā |
Jā |
Jā |
Jā |
Jā |
| Motora starteru izmērs atbilstoši NEMA, maks. |
5. izmērs pēc NEMA |
|
|
5 Saderīgs ar NEMA |
5. izmērs pēc NEMA |
4 Saderīgs ar NEMA |
| Rezerves drošinātāji |
|
6,3 A / 250 V, ātra reakcija, 5x 20 mm |
|
8 A / ātra atbilde |
|
8 A / ātra atbilde |
| Nulles šķērsošanas slēdzis |
|
|
|
Jā; Maks. 60 V |
Jā; 60 V |
|
| Izvadu maiņas ietilpība |
|
|
|
|
|
|
|
● Lampas slodzē, maks. |
2,5 W |
15 W; 15 W (48 V) vai 40 W (125 V) |
10 W |
50 W |
50 W |
50 W |
| Slodzes pretestības diapazons |
|
|
|
|
|
|
|
● Zemākā robeža |
|
|
12 Ω |
|
|
|
|
● Augšējā robeža |
|
|
4 kΩ |
|
|
|
| Izejas spriegums |
|
|
|
|
|
|
|
● signālam '1 ', min. |
L+ (-0,25 V) |
L+ (-1,2 V) |
L+ (-0,8 v) |
L1 (-1,5 V) |
L1 (-8,5 V) |
|
|
● signālam '1' (pie maksimālās strāvas), min. |
|
|
|
L1 (-1,5 V) |
|
L1 (-1,5 V) |
|
● signālam '1' (pie minimālās strāvas), min. |
|
|
|
L1 (-8,5 V) |
|
L1 (-8,5 V) |
| Izejas strāva |
|
|
|
|
|
|
|
● signālam '1 ' vērtība |
0,5 a |
1,5 A |
2 a |
2 a |
2 a |
1 a |
|
● signālam '1' pieļaujamais diapazons no 0 līdz 40 °C, min. |
|
10 ma |
5 ma |
10 ma |
10 ma |
10 ma |
|
● signālam '1' pieļaujamais diapazons no 0 līdz 40 °C, maks. |
0,5 a |
1,5 A |
2.4 a |
2 a |
2 a |
1 a |
|
● signālam '1' pieļaujamais diapazons 40 līdz 60 °C, min. |
|
10 ma |
5 ma |
10 ma |
10 ma |
10 ma |
|
● signālam '1' pieļaujamais diapazons 40 līdz 60 °C, maks. |
0,5 a |
1,5 A |
2.4 a |
1 a |
1 a |
0,5 a |
|
● signālam '1' minimālā slodzes strāva |
|
10 ma |
5 ma |
10 ma |
10 ma |
10 ma |
|
● signālam '1' pieļaujamā pārsprieguma strāva, maks. |
1,5 A; 50 ms, 1 A 2 s vienreiz |
3 A; uz 10 ms |
|
20 A; maks. 1 maiņstrāvas cikls |
20 A; ar 2 pusviļņiem |
20 A; ar 2 pusviļņiem |
|
● signālam '0 ' atlikušā strāva, maks. |
10 µA |
0,5 Ma |
0,5 Ma |
2 ma |
2 ma |
2 ma |
| Izejas kavēšanās ar pretestības slodzi |
|
|
|
|
|
|
|
● '0 ' līdz '1 ', maks. |
6 ms |
2 ms |
100 µs |
1 maiņstrāvas cikls |
|
|
|
● '1 ' līdz '0 ', maks. |
3 ms |
15 ms |
500 µs |
1 maiņstrāvas cikls |
|
|
| Paralēla divu izvadu pārslēgšana |
|
|
|
|
|
|
|
● Pašreakcijai |
Ne |
Ne |
Ne |
Ne |
Ne |
Ne |
|
● Lai nodrošinātu lieku slodzes kontroli |
Jā |
Jā; tikai vienas grupas izvadi |
Jā |
Jā |
Jā |
Jā; tikai vienas grupas izvadi |
| Pārslēgšanas frekvence |
|
|
|
|
|
|
|
● Ar pretestības slodzi, maks. |
10 Hz |
25 Hz |
100 Hz |
10 Hz |
10 Hz |
10 Hz |
|
● ar induktīvo slodzi, maks. |
0,5 Hz |
0,5 Hz |
0,5 Hz |
0,5 Hz |
0,5 Hz |
0,5 Hz |
|
● ar induktīvo slodzi (saskaņā ar IEC 60947-5-1, DC13), maks. |
0,5 Hz |
0,5 Hz |
0,5 Hz |
|
|
|
|
● ar induktīvo slodzi (saskaņā ar IEC 60947-5-1, AC15), maks. |
|
|
|
0,5 Hz |
0,5 Hz |
0,5 Hz |
|
● Lampas slodzē, maks. |
0,5 Hz |
10 Hz |
10 Hz |
1 Hz |
1 Hz |
1 Hz |
| Kopējā izejas strāva (vienai grupai) |
|
|
|
|
|
|
| horizontāla instalācija |
|
|
|
|
|
|
|
- līdz 40 ° C, maks. |
0,5 A; 8 A vienam modulim |
6 A |
4 a |
4 a |
8 A |
4 a |
|
— līdz 50 °C, maks. |
|
4 a |
|
|
|
|
|
- līdz 60 ° C, maks. |
0,5 A; 8 A vienam modulim |
3 a |
4 a |
2 a |
4 a |
2 a |
| vertikāla uzstādīšana |
|
|
|
|
|
|
|
- līdz 40 ° C, maks. |
0,5 A; 8 A vienam modulim |
4 a |
4 a |
2 a |
4 a |
2 a |
| Kabeļa garums |
|
|
|
|
|
|
|
● ekranēts, maks. |
1 000 m |
1 000 m |
1 000 m |
1 000 m |
1 000 m |
1 000 m |
|
● Nenekosēts, maks. |
600 m |
600 m |
600 m |
600 m |
600 m |
600 m |
