| Номер статті |
6ES7322-5GH00-0AB0 |

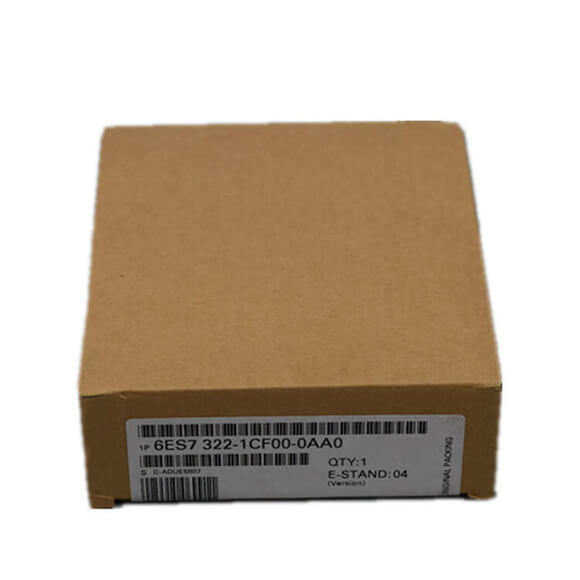

6ES7322-1CF00-0AA0 |
6ES7322-1BF01-0AA0 |
6ES7322-1FF01-0AA0 |
6ES7322-5FF00-0AB0 |
6ES7322-1FH00-0AA0 |
|
SM322, 16DO, AC/DC24-48V, 0,5A |
SM322, 8DO, 48-125V DC, 1,5A |
SM322, 8DO, 24V DC, 2A |
SM322, 8DO, 120/230V AC, 1A |
SM322, 8DO, AC120/230V, 2A |
SM322, 16DO, 120/230V AC, 1A |
| Напруга живлення |
|
|
|
|
|
|
| Мережева буферизація |
|
|
|
|
|
|
|
● Мережева/несправність напруги, що зберігається енергетичним часом |
5 мс |
|
|
|
|
|
| Напруга навантаження L+ |
|
|
|
|
|
|
|
● номінальне значення (постійний струм) |
24 В; 24 / 48 |
48 V; 48 В постійного струму до 125 В постійного струму |
24 В |
|
|
|
|
● Допустимий діапазон, нижня межа (постійний струм) |
20,4 V |
40 В |
20,4 V |
|
|
|
|
● Допустимий діапазон, верхня межа (постійний струм) |
57,6 В |
140 В |
28,8 V |
|
|
|
|
● Захист зворотної полярності |
Так |
так; через запобіжник |
|
|
|
|
| Напруга навантаження L1 |
|
|
|
|
|
|
|
● номінальне значення (AC) |
|
|
|
230 В; 120/230 В змінного струму |
230 В; 120/230 В змінного струму |
230 В; 120/230 В змінного струму |
|
● допустимий діапазон, нижня межа (АС) |
|
|
|
93 В |
79 В |
79 В |
|
● Допустимий діапазон, верхня межа (AC) |
|
|
|
264 В |
264 В |
264 В |
|
● допустимий діапазон частот, нижня межа |
|
|
|
47 Гц |
|
|
|
● допустимий діапазон частот, верхня межа |
|
|
|
63 Гц |
|
|
| Вхідний струм |
|
|
|
|
|
|
| Від напруги живлення L+, макс. |
200 мА |
|
|
|
|
|
| Від напруги навантаження L+ (без навантаження), макс. |
|
2 мА |
60 мА |
|
|
|
| від навантаження L1 (без навантаження), макс. |
|
|
|
2 мА |
2 мА |
2 мА |
| З автобуса Backlane 5 В постійного струму, Макс. |
100 мА |
100 мА |
40 мА |
100 мА |
100 мА |
200 мА |
| Втрата електроенергії |
|
|
|
|
|
|
| Втрата потужності, тип. |
2,8 Вт |
7,2 Вт |
6,8 Вт |
8,6 Вт |
8,6 Вт |
8,6 Вт |
| Цифрові результати |
|
|
|
|
|
|
| Кількість цифрових результатів |
16 |
8 |
8 |
8 |
8 |
16 |
| Захист короткого замикання |
Ні; надати зовні |
Так; Електронний |
Так; Електронний |
так; Запобіжник 8 А, 250 В; на групу |
так; надаватися ззовні; запобіжник 3,15 А / 250 В, швидко реагує |
так; Запобіжник 8 А, 250 В; на групу |
|
● Поріг відповіді, тип. |
|
4.4 А |
3 a |
|
|
|
|
● необхідний струм для відключення запобіжника, мін. |
|
|
|
40 А |
|
40 А |
|
● Час відгуку, макс. |
|
|
|
300 мс |
|
300 мс |
| Обмеження індуктивної напруги відключення до |
|
M (-1 В) |
L+ (-48 V) |
|
|
|
| Контроль цифрового введення |
Так |
Так |
Так |
Так |
Так |
Так |
| Розмір пускачів двигунів згідно NEMA, макс. |
Розмір 5 згідно NEMA |
|
|
5 Відповідає NEMA |
Розмір 5 згідно NEMA |
4 Відповідає NEMA |
| Запасні запобіжники |
|
6,3 А / 250 В, швидкий відгук, 5x 20 мм |
|
8 А / швидке реагування |
|
8 А / швидке реагування |
| Нульовий перемикач |
|
|
|
так; Макс. 60 В |
так; 60 В |
|
| Перемикаюча ємність виходів |
|
|
|
|
|
|
|
● На навантаженні лампи, макс. |
2,5 Вт |
15 Вт; 15 Вт (48 В) або 40 Вт (125 В) |
10 Вт |
50 Вт |
50 Вт |
50 Вт |
| Діапазон опору навантаження |
|
|
|
|
|
|
|
● Нижня межа |
|
|
12 Ом |
|
|
|
|
● Верхня межа |
|
|
4 км |
|
|
|
| Вихідна напруга |
|
|
|
|
|
|
|
● Для сигналу '1 ', хв. |
L+ (-0,25 В) |
L+ (-1,2 В) |
L+ (-0,8 V) |
L1 (-1,5 В) |
L1 (-8,5 В) |
|
|
● для сигналу '1' (при макс. струмі), мін. |
|
|
|
L1 (-1,5 В) |
|
L1 (-1,5 В) |
|
● для сигналу '1' (при мін. струмі), мін. |
|
|
|
L1 (-8,5 В) |
|
L1 (-8,5 В) |
| Виводний струм |
|
|
|
|
|
|
|
● для значення '1 ' |
0,5 a |
1,5 А |
2 a |
2 a |
2 a |
1 a |
|
● Для сигналу '1 ' допустимий діапазон протягом 0 до 40 ° C, хв. |
|
10 мА |
5 мА |
10 мА |
10 мА |
10 мА |
|
● Для сигналу '1 ' допустимий діапазон за 0 до 40 ° C, макс. |
0,5 a |
1,5 А |
2,4 a |
2 a |
2 a |
1 a |
|
● для сигналу '1' допустимий діапазон від 40 до 60 °C, мін. |
|
10 мА |
5 мА |
10 мА |
10 мА |
10 мА |
|
● Для сигналу '1 ' допустимий діапазон протягом 40 до 60 ° C, макс. |
0,5 a |
1,5 А |
2,4 a |
1 a |
1 a |
0,5 a |
|
● для сигналу '1' мінімальний струм навантаження |
|
10 мА |
5 мА |
10 мА |
10 мА |
10 мА |
|
● для сигналу '1' допустимий імпульсний струм, макс. |
1,5 А; за 50 мс, 1 А 2 с одноразово |
3 А; протягом 10 мс |
|
20 А; макс. 1 цикл змінного струму |
20 А; з 2 півхвилями |
20 А; з 2 півхвилями |
|
● Для сигналу '0 ' залишковий струм, макс. |
10 мкА |
0,5 мА |
0,5 мА |
2 мА |
2 мА |
2 мА |
| Вихідна затримка з резистивним навантаженням |
|
|
|
|
|
|
|
● '0 ' до '1 ', макс. |
6 мс |
2 мс |
100 мкс |
1 цикл змінного струму |
|
|
|
● '1 ' до '0 ', макс. |
3 мс |
15 мс |
500 мкс |
1 цикл змінного струму |
|
|
| Паралельне перемикання двох виходів |
|
|
|
|
|
|
|
● для збільшення |
Ні |
Ні |
Ні |
Ні |
Ні |
Ні |
|
● Для надмірного контролю навантаження |
Так |
так; тільки виходи однієї групи |
Так |
Так |
Так |
так; тільки виходи однієї групи |
| Частота комутації |
|
|
|
|
|
|
|
● З резистивним навантаженням, макс. |
10 Гц |
25 Гц |
100 Гц |
10 Гц |
10 Гц |
10 Гц |
|
● З індуктивним навантаженням, макс. |
0,5 Гц |
0,5 Гц |
0,5 Гц |
0,5 Гц |
0,5 Гц |
0,5 Гц |
|
● з індуктивним навантаженням (згідно IEC 60947-5-1, DC13), макс. |
0,5 Гц |
0,5 Гц |
0,5 Гц |
|
|
|
|
● з індуктивним навантаженням (згідно IEC 60947-5-1, AC15), макс. |
|
|
|
0,5 Гц |
0,5 Гц |
0,5 Гц |
|
● На навантаженні лампи, макс. |
0,5 Гц |
10 Гц |
10 Гц |
1 Гц |
1 Гц |
1 Гц |
| Загальний струм виходів (на групу) |
|
|
|
|
|
|
| горизонтальна установка |
|
|
|
|
|
|
|
- до 40 ° C, макс. |
0,5 А; 8 А на модуль |
6 a |
4 a |
4 a |
8 А |
4 a |
|
— до 50 °C, макс. |
|
4 a |
|
|
|
|
|
- до 60 ° C, макс. |
0,5 А; 8 А на модуль |
3 a |
4 a |
2 a |
4 a |
2 a |
| Вертикальна установка |
|
|
|
|
|
|
|
- до 40 ° C, макс. |
0,5 А; 8 А на модуль |
4 a |
4 a |
2 a |
4 a |
2 a |
| Довжина кабелю |
|
|
|
|
|
|
|
● екранований, макс. |
1 000 м |
1 000 м |
1 000 м |
1 000 м |
1 000 м |
1 000 м |
|
● Неосяжне, Макс. |
600 м |
600 м |
600 м |
600 м |
600 м |
600 м |
