| Oġġett |
Speċifikazzjoni tal-modulu tan-netwerk Mitsubishi MELSECNET/H |
|
|
|
|
|
| Konfigurazzjonijiet tan-netwerk |
Sistema ta 'linja ottika |
Sistema tax-xarabank koassjali |
Sistema tal-karozzi tal-linja mibrumin |
|
|
|
| Mudell |

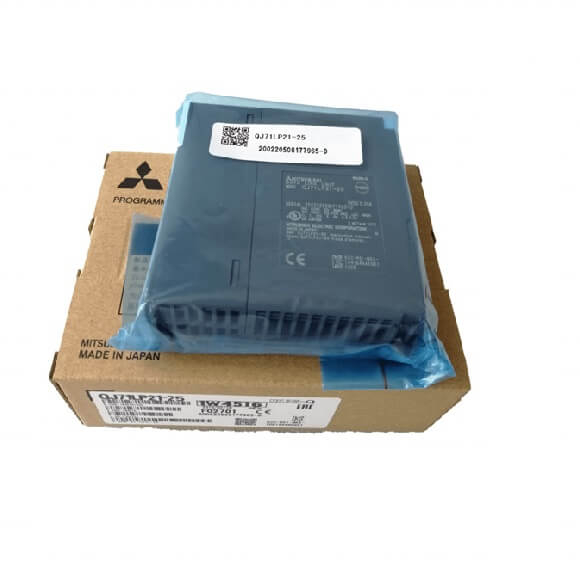

QJ71LP21(S)-25 QJ72LP25-25 |
QJ71LP21G QJ72LP25G |
QJ71BR11 QJ72BR15 |
QJ71NT11B |
|
|
| Kejbil |
Fibra ottika (SI) |
Fibra ottika (GI) |
Coaxial (3C-2V) |
Coaxial (5C-2V) |
Par mibrum |
CC-Link Ver. 1.10- kejbil kompatibbli |
| PLC għal netwerk PLC Numru massimu ta 'punti ta' rabta għal kull netwerk |
16384 punt (8192 punt fil-mod MELSECNET/10) |
16384 punt |
|
|
|
|
| LW |
16384 punt (8192 punt fil-mod MELSECNET/10) |
16384 punt |
|
|
|
|
| LX/LY |
8192 punt |
|
|
|
|
|
| Numru massimu ta' punti ta' konnessjoni għal kull stazzjon |
•Modalità MELSECNET/H{(LY + LB) /8 + (2 x LW)} ≤ 2000 bytes
•MELSECNET/H mod estiż {(LY + LB) /8 + (2 x LW)} ≤ 35840 bytes |
|
|
|
|
|
| Numru ta' stazzjonijiet għal kull netwerk |
Sa 64 stazzjon (stazzjon ta 'kontroll 1, 63 stazzjon normali) |
Sa 32 stazzjon (stazzjon ta' kontroll 1, 31 stazzjon normali) |
|
|
|
|
| Veloċità tal-komunikazzjoni |
25 Mbps/10 Mbps |
10 Mbps |
156 kbps/312 kbps/625 kbps/1.25 Mbps/2.5 Mbps/5 Mbps/10 Mbps |
|
|
|
|
Distanza ġenerali |
30 km |
300 m |
500 m |
1200 m/156 kbps,
600 m/312 kbps, 400 m/625 kbps, 200 m/1.25 Mbps |
1200 m/156 kbps, 900 m/312 kbps,
600 m/625 kbps, 400 m/1.25 Mbps, 200 m/2.5 Mbps, 150 m/5 Mbps, 100 m/10 Mbps |
|
| Distanza bejn l-istazzjonijiet |
Sa 1 km |
2 km |
- |
- |
|
|
