| Element |
Mitsubishi MELSECNET/H tarmoq moduli spetsifikatsiyasi |
|
|
|
|
|
| Tarmoq konfiguratsiyasi |
Optik halqa tizimi |
Koaksiyal avtobus tizimi |
Twisted avtobus tizimi |
|
|
|
| Model |

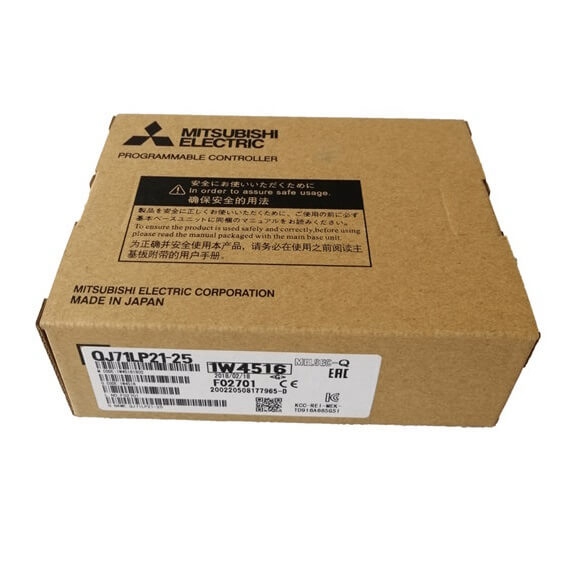

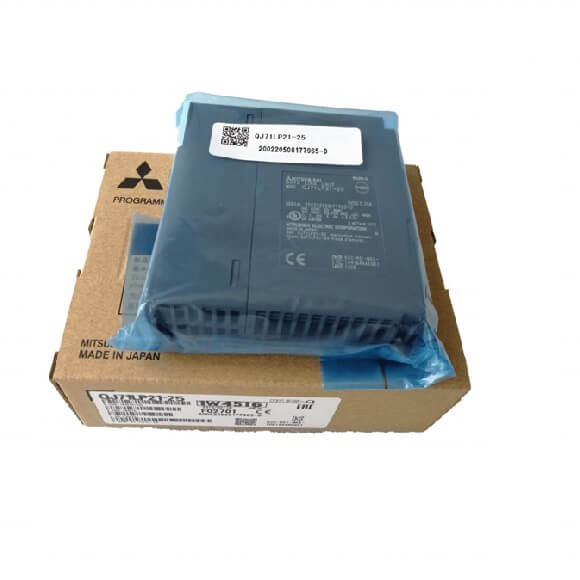

QJ71LP21(S)-25 QJ72LP25-25 |
QJ71LP21G QJ72LP25G |
QJ71BR11 QJ72BR15 |
QJ71NT11B |
|
|
| Kabel |
Optik tolali (SI) |
Optik tolali (GI) |
Koaksial (3C-2V) |
Koaksiyal (5C-2V) |
Buralgan juftlik |
CC-Link Ver. 1.10 - mos keladigan kabel |
| PLC to PLC tarmog'i. Tarmoq uchun ulanish nuqtalarining maksimal soni |
16384 ball (MELSECNET/10 rejimida 8192 ball) |
16384 ball |
|
|
|
|
| LW |
16384 ball (MELSECNET/10 rejimida 8192 ball) |
16384 ball |
|
|
|
|
| LX/LY |
8192 ball |
|
|
|
|
|
| Har bir stantsiya uchun ulanish nuqtalarining maksimal soni |
•MELSECNET/H rejimi{(LY + LB) /8 + (2 x LW)} ≤ 2000 bayt
•MELSECNET/H kengaytirilgan rejimi {(LY + LB) /8 + (2 x LW)} ≤ 35840 bayt |
|
|
|
|
|
| Har bir tarmoqdagi stantsiyalar soni |
64 tagacha stantsiya (1 nazorat stantsiyasi, 63 oddiy stantsiya) |
32 tagacha stantsiya (1 boshqaruv stantsiyasi, 31 oddiy stantsiya) |
|
|
|
|
| Aloqa tezligi |
25 Mbit/s/10 Mbit/s |
10 Mbit/s |
156 kbps/312 kbps/625 kbps/1,25 Mbit/s/2,5 Mbit/s/5 Mbit/s/10 Mbit/s |
|
|
|
|
Umumiy masofa |
30 km |
300 m |
500 m |
1200 m/156 kbps,
600 m/312 kbps, 400 m/625 kbps, 200 m/1,25 Mbit/s |
1200 m/156 kbps, 900 m/312 kbps,
600 m/625 kbps, 400 m/1,25 Mbit/s, 200 m/2,5 Mbit/s, 150 m/5 Mbit/s, 100 m/10 Mbit/s |
|
| Stantsiyalar orasidagi masofa |
1 km gacha |
2 km |
— |
— |
|
|
