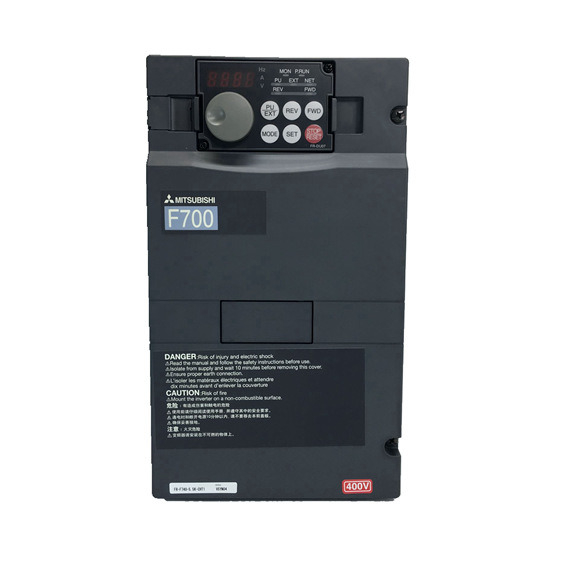

Mitsubishi VFDs-omvormer FR-F740-serie 0,75K tot 90K |
| Controlespecificaties
Controlesysteem |
PWM-regeling met hoge draaggolffrequentie (V/F-regeling)/optimale excitatieregeling/eenvoudige magnetische fluxvectorregeling |
| Uitgangsfrequentiebereik |
0,5 tot 400 Hz |
| Frequentie-instelling Resolutie Analoge ingang |
0,015 Hz/0 tot 60 Hz (klem 2, 4: 0 tot 10 V/12 bit); 0,03 Hz/0 tot 60 Hz (klem 2, 4: 0 tot 5V/11bit, 0 tot 20mA/circa 11bit, klem 1: -10V tot +10V/11bit); 0,06 Hz/0 tot 60 Hz (klem 1: 0 tot ±5 V/10 bit) |
| Digitale ingang |
0,01 Hz |
| Frequentienauwkeurigheid
Analoge ingang |
Binnen ±0,2% van de max. uitgangsfrequentie (25°C ± 10°C) |
| Digitale ingang |
Binnen 0,01% van de ingestelde uitgangsfrequentie |
| Spannings-/frequentiekarakteristieken |
De basisfrequentie kan worden ingesteld van 0 tot 400 Hz. Er kan worden gekozen voor een constant koppel/variabel koppelpatroon of een instelbare 5-punts V/F. |
| Startkoppel |
120% (3 Hz) indien ingesteld op eenvoudige magnetische fluxvectorregeling en slipcompensatie |
| Instelling acceleratie-/deceleratietijd |
0 tot 3600s (acceleratie en vertraging kunnen individueel worden ingesteld), lineaire of S-patroon acceleratie/deceleratiemodus kan worden geselecteerd |
| DC-injectierem |
Bedrijfsfrequentie (0 tot 120 Hz), bedrijfstijd (0 tot 10 s), bedrijfsspanning (0 tot 30%) variabel |
| Bedieningsniveau overtrekpreventie |
Het bedrijfsstroomniveau kan worden ingesteld (0 tot 150% instelbaar), er kan worden geselecteerd of de functie wel of niet moet worden gebruikt |
| Bedieningsspecificaties
Frequentie-instellingssignaal Analoge ingang |
Klem 2, 4: 0 tot 10V, 0 tot 5V, 4 tot 20mA kunnen worden geselecteerd. Klem 1: -10 tot +10V, -5 tot 5V kan worden geselecteerd. |
|
Digitale ingang |
Viercijferige BCD of 16-bit binair met behulp van de instelknop van het bedieningspaneel (indien gebruikt met de optie FR-A7AX) |
|
Startsignaal |
Individueel verkrijgbaar voor voorwaartse en achterwaartse rotatie. Startsignaal automatische zelfhoudende ingang (3-draads ingang) selecteerbaar. |
|
Ingangssignalen |
Selecteer twaalf willekeurige signalen met behulp van Pr.178 tot Pr.189 (functieselectie ingangsterminal) uit selectie van meerdere snelheden, selectie van tweede functies, selectie van ingang 4 van klem 4, selectie van JOG-bediening, selectie van automatische herstart na onmiddellijke stroomuitval, externe thermische relaisingang, HC-verbinding (inschakelsignaal voor werking van de omvormer), HC-verbinding (onmiddellijke detectie van stroomuitval), PU-werking/extern vergrendelingssignaal, terminal voor PID-regeling inschakelen, PU-werking, omschakeling externe werking, stop uitgang, selectie start zelfhoudfunctie, commando voor voorwaartse rotatie, commando voor omgekeerde rotatie, reset van de omvormer, PTC-thermistoringang, omschakeling PID voorwaartse achterwaartse werking, omschakeling PU-NET-werking, omschakeling NET-externe werking, omschakeling commandobron. |
|
Operationele functies |
Maximale en minimale frequentie-instellingen, frequentiesprongbediening, selectie van externe thermische relaisingang, omkeerbare polariteit, automatische herstart na onmiddellijke stroomuitval, continue werking bij onmiddellijke stroomuitval, omschakeling tussen commerciële voeding en omvormer, preventie van voorwaartse/achterwaartse rotatie, selectie van bedrijfsmodi, PID-regeling, computerverbindingsbediening (RS-485). |
|
Uitgangssignalen Bedrijfsstatus |
Selecteer zeven willekeurige signalen met behulp van Pr.190 tot Pr.196 (selectie van uitgangsterminalfunctie) uit omvormer in werking, up-to-speed, onmiddellijke stroomuitval/onderspanning, overbelastingswaarschuwing, detectie uitgangsfrequentie, detectie tweede uitgangsfrequentie, vooralarm elektronische thermische relaisfunctie, PU-bedrijfsmodus, omvormer gereed, detectie uitgangsstroom, detectie nulstroom, PID ondergrens, PID bovengrens, PID voorwaartse rotatie achterwaartse rotatie-uitgang, commercieel omschakeling voeding-omvormer MC1, omschakeling commerciële voeding-omvormer MC2, omschakeling commerciële voeding-omvormer MC3, uitgang ventilatorfout, vooralarm oververhitting koellichaam, startcommando omvormer aan, vertraging bij onmiddellijke stroomuitval, PID-regeling geactiveerd, tijdens nieuwe poging, tijdens opschorting van PID-uitgang, levensalarm, MC-stopsignaal ingang, update timing gemiddelde waarde energiebesparing, huidige gemiddelde monitor, alarmuitgang 2, alarm onderhoudstimer, uitgang op afstand, uitgang kleine storing, alarmuitgang. Open collectoruitgang (5 punten), relaisuitgang (2 punten) en alarmcode van de omvormer kunnen worden uitgevoerd (4 bit) vanaf de open collector. |
|
Bij gebruik met de FR-A7AY (optie) |
Selecteer zeven willekeurige signalen met Pr. 313 tot Pr. 319 (functieselectie uitbreidingsuitgangsterminal) uit de levensduur van de condensator van het stuurcircuit, de levensduur van de condensator van het hoofdcircuit, de levensduur van de koelventilator en de levensduur van het inschakelstroomlimietcircuit. |
|
Puls/analoge uitgang |
Kies uit uitgangsfrequentie, motorstroom (constante of piekwaarde), uitgangsspanning, frequentie-instelwaarde, rijsnelheid, uitgangsspanning van de omvormer (constante of piekwaarde), elektronische thermische relaisfunctie belastingsfactor, ingangsvermogen, uitgangsvermogen, belastingsmeter, referentiespanningsuitgang, motorbelastingsfactor, energiebesparingseffect, PID-instelwaarde, PID-proceswaarde met behulp van Pr. 54 'FM-terminalfunctieselectie (pulstreinuitgang)' en Pr. 158 'Functieselectie AM-terminal (analoge uitgang)'. |
| Weergave
PU (FR-DU07/FR-PU04) Bedrijfsstatus |
Uitgangsfrequentie, motorstroom (constante of piekwaarde), uitgangsspanning, alarmindicatie, frequentie-instelling, rijsnelheid, uitgangsspanning van de omvormer (constante of piekwaarde), elektronische thermische belastingsfactor, ingangsspanning, uitgangsspanning, wegmeter, cumulatieve bekrachtigingstijd, werkelijke bedrijfstijd, motorbelastingsfactor, cumulatief bekrachtigingsvermogen, energiebesparingseffect, cumulatief besparingsvermogen, PID-instelpunt, PID-proceswaarde, PID-afwijkingswaarde, I/O-terminalmonitor van de omvormer, optiemonitor ingangsterminal (*1), optiemonitor uitgangsterminal (*1), statusmonitor optiemontage (*2), status terminaltoewijzing (*2) |
|
Alarmdefinitie |
De alarmdefinitie wordt weergegeven wanneer de beveiligingsfunctie wordt geactiveerd, de uitgangsspanning/stroom/frequentie/cumulatieve bekrachtigingstijd vlak voordat de beveiligingsfunctie werd geactiveerd en de afgelopen 8 alarmdefinities worden opgeslagen. |
|
Interactieve begeleiding |
Bedieningshandleiding/probleemoplossing met helpfunctie (*2) |
|
Beschermende/waarschuwingsfunctie |
Overstroom tijdens acceleratie, overstroom tijdens constante snelheid, overstroom tijdens vertraging, overspanning tijdens acceleratie, overspanning tijdens constante snelheid, overspanning tijdens vertraging, thermische werking van de omvormerbeveiliging, oververhitting van het koellichaam, onmiddellijk optreden van stroomuitval, onderspanning, uitval van de ingangsfase, overbelasting van de motor, aardfout aan de uitgangszijde (aarde), overstroom, uitval van de uitgangsfase, werking van extern thermisch relais, PTC thermistorwerking, optie-alarm, parameterfout, PU-ontkoppeling, te hoog aantal pogingen, CPU-alarm, kortsluiting voeding voor bedieningspaneel, kortsluiting 24VDC-voeding, detectiewaarde uitgangsstroom overschreden, oververhitting inschakelweerstand, communicatiealarm (omvormer), alarm analoge ingang, alarm intern circuit (15V-voeding), ventilatorfout, preventie van overstroomblokkering, preventie van overspanningblokkering, elektronisch thermisch vooralarm, PU-stop, onderhoud timeralarm (*1), parameterschrijffout, kopieerfout, vergrendeling bedieningspaneel. |
| Omgeving
Omgevingstemperatuur |
-10°C tot +50°C (niet bevriezend) |
|
Omgevingsvochtigheid |
90% RH of minder (niet-condenserend) |
|
Opslagtemperatuur (*3) |
-20°C tot +65°C |
|
Sfeer |
Binnenshuis (zonder corrosief gas, brandbaar gas, olienevel, stof en vuil, enz.) |
