| Modell |
ED-118M |

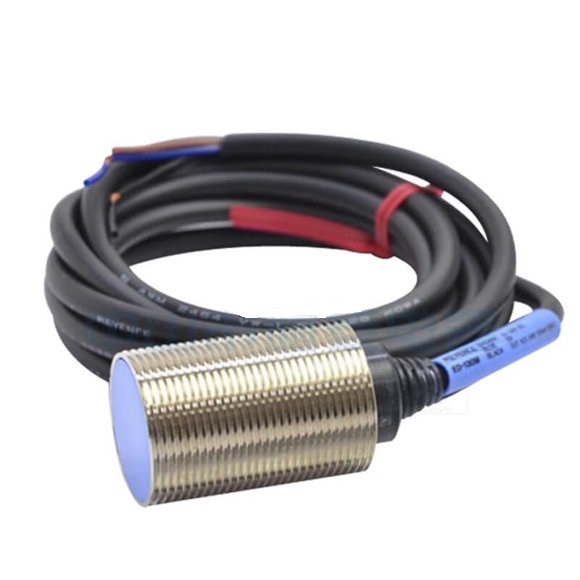

ED-130M |

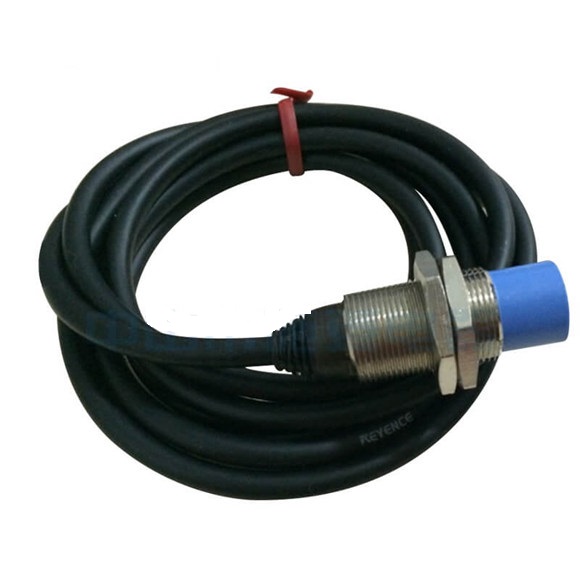

ED-118U |
ED-130U |
| Type |
Skjermet |
Ikke-skjermet |
|
|
| Form |
M18threaded type |
M30threaded type |
M18threaded type |
M30threaded type |
| Oppdage avstand |
5 mm 0,20 ″ ± 15% |
11 mm 0,43 ″ ± 15% |
20 mm 0,79 ″ ± 15% |
|
| Påvisbart objekt |
Alle metaller *1 |
|
|
|
| Standardmål (aluminium, t = 1 mm 0,04 ″ ) |
18 x 18 mm 0,71 ″ x 0,71 ″ |
30 x 30 mm 1,18 ″ x 1,18 ″ |
50 x 50 mm 1,97 ″ |
70 x 70 mm 2,76 ″ |
| Hysterese |
15% maks. av å oppdage avstand |
|
|
|
| Responsfrekvens |
100 Hz |
150 Hz |
200 Hz |
150 Hz |
| Operasjonsmodus |
INGEN |
|
|
|
| Indikatorlampe |
Operasjonsindikator: rød LED, stabil driftsindikator: grønn LED |
|
|
|
| Temperaturegenskaper |
± 20% maks. av detekterende avstand ved 23 ° C 73,4 ° F, innen 0 til 50 ° C 32 til 122 ° F |
|
|
|
| Kontrollutgang |
NPN Open Collector 100 Ma Max. (40 V maks.), Restspenning: 1 V maks. |
|
|
|
| Beskyttelseskrets |
Omvendt polaritet, overspenningsabsorber |
|
|
|
| Strømspenning |
12 til 24 VDC ± 10 %, krusning (pp) 10 % eller mindre |
|
|
|
| Gjeldende forbruk |
35 ma eller mindre |
|
|
|
| Kabinettvurdering |
IP67 |
|
|
|
| Omgivelsestemperatur |
0 til +50 ° C 32 til 122 ° F (ingen frysing) |
|
|
|
| Relativ fuktighet |
35 til 95 % RH (ingen kondens) |
|
|
|
| Vibrasjonsmotstand |
10 til 55 Hz, dobbel amplitude 1,5 mm 0,06 ″, 2 timer i hver av X-, Y- og Z -retningene |
|
|
|
| Sjokkmotstand |
1000 m/s2, 3 ganger i hver av X-, Y- og Z -retningene |
|
|
|
| Saksmateriale |
Nikkelbelagt messing |
|
|
|
| Tilbehør |
Skru mutter x 2,
tannmaskin x 1 |
|
|
|
| Vekt |
Ca. 150 g (inkludert 2-m 6,6 ′ kabel og nøtter) |
Ca. 300 g (inkludert 2-m 6,6 ′ kabel og nøtter) |
Ca. 140 g (inkludert 2-m 6,6 ′ kabel og nøtter) |
Ca. 270 g (inkludert 2-m 6,6 ′ kabel og nøtter) |
