| Punkt |
Spesifikasjoner |
| Modell |

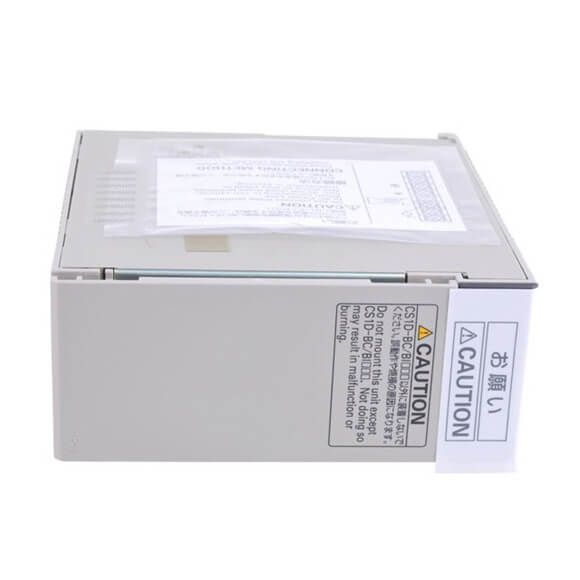

CS1W-PTW01 |
| Gjeldende plc |
CS -serie |
| Enhetstype |
CS-serie Spesiell I/O-enhet |
| Monteringsposisjon |
CS-serie CPU-rack- eller CS-serie utvidelsesstativ (kan ikke monteres til C200H utvidelse I/O-rack eller sysmac buss fjern I/O slavestativ.) |
| Maksimalt antall enheter |
80 (innenfor det tillatte strømforbruket og strømforbruksområdet) |
| Enhetsnummer |
00 til 95 (kan ikke duplisere spesielle I/O -enhetsnumre.) |
| Antall innganger |
4 |
| Sensortype |
Unified Signal fra sender (4 til 20 mA), 4 til 20 mA, 1
til 5 v |
Sensortype og skalering til industrielle enheter er separate for hver av de 4 inngangene.
Merk: Sensortype og skalering til industrielle enheter er satt i DM -området. Eksempel: Inngangssignaltype: 4 til 20 mA fra 2-trådssender; Skalering av industriell enhet: 0 til 500 m3/t (etter kvadratrotekstraksjon). Innstillinger for DM -område er som følger: Inngangssignaltype: 0 (0000 HEX) Industriell enhet Maksimal verdi Lagret: 500 (01F4 HEX) Industriell enhet Minimumsverdi Lagret: 0 (0000 HEX) |
|
Brukerdefinert skalering i industrielle enheter |
Skalering som kreves for 4 til 20 mA eller 1 til 5 V. (Ethvert minimums- og maksimumsverdier kan settes.) (4 innganger satt separat.) |
|
|
Datalagring i CIO -området |
Verdien som stammer fra å utføre følgende prosessering i rekkefølge av prosessverdi -data lagres i fire sifre heksadesimal (binære verdier) i de tildelte ordene i CIO -området.
1) Gjennomsnittsverdibehandling ® 2) Skalering ® 3) Null/Spanjustering ® 4) Square Root Extraction ® 5) Utgangsgrenser |
|
| Nøyaktighet (25 ° C) |
± 0,2% av full skala |
| Temperaturkoeffisient |
± 0,015%/° C i full skala |
| Oppløsning |
1/4.096 i full skala |
| Inngangssignalområde |
-15 til 115% |
|
Strømforsyning for 2-ledningssender |
Utgangsspenning: 24 V DC ± 15% for hver inngang (uten belastning) Strømkapasitet: 22 mA maks. for hver inngang
Kortslutningskontrollstrøm: 22 til 27 mA Tillatt kortslutningstid: Omgivelsestemperatur mindre enn 40 ° C: Ingen grense omgivelsestemperatur 40 til 55 ° C: 10 minutter eller mindre |
| Inngangsimpedans |
4 til 20 mA for 2-ledningssender: 250 Ω; 4 til 20 mA: 250 Ω; 1 til 5 V: 1 MΩ min. |
| Oppvarmingstid |
10 min |
| Responstid |
0,5 s (reisetid fra inngang 0% til 90%, for trinninngang) |
| Konverteringsperiode |
100 ms/4 innganger |
| Maksimal tid til å lagre data i CPU -enhet |
Konverteringsperiode + en CPU -enhetssyklus |
| Inputfeildeteksjon |
Feil oppdaget når under -17,2% (4 til 20 mA: 1,25 mA; 1 til 5 V: 0,3125 V) eller over 112,5% (4 til 20 mA: 22 mA; 1
til 5 V: 5,5 V). |
