| Type |
Retroreflekterende |
|
|
|
|
| Type |
Med polariserende filtre |
Lang sanserekkevidde |
For gjennomsiktig gjenstandsføling |
|
|
| NPN-utgang |
CX-491 |
CX-493 |
CX-481 |
CX-483 |
CX-482 |
| PNP-utgang |
CX-491-P |
CX-493-P |
CX-481-P |
CX-483-P |
CX-482-P |
| Samsvar med CE-merkedirektivet |
EMC-direktivet, RoHS-direktivet |
|
|
|
|
| Sensingsområde |
3 m
9,843 fot (note 2) |
5 m
16.404 fot (note 2) |
50 til 500 mm
1,969 til 19,685 tommer (merknad 2) |
50 til 1000 mm
1,969 til 39,37 tommer (merknad 2) |
0,1 til 2 m
0,328 til 6,562 fot (merknad 2) |
| Føler objekt |
ø50 mm
ø1,969 tommer eller
mer ugjennomsiktig,
gjennomskinnelig eller
speilformet gjenstand
(note 2, 5) |
ø50 mm
ø1,969 tommer eller
mer ugjennomsiktig
eller gjennomskinnelig
gjenstand
(merknad 2, 5) |
ø50 mm ø1,969 tommer eller mer gjennomsiktig,
gjennomskinnelig eller ugjennomsiktig gjenstand
(merknad 2, 5) |
|
|
| Hysterese |
– |
|
|
|
|
Repeterbarhet
(vinkelrett på føleaksen) |
0,5 mm 0,020 tommer eller mindre |
|
|
|
|
| Forsyningsspenning |
12 til 24 V DC ± 10 % Ripple PP 10 % eller mindre |
|
|
|
|
| Dagens forbruk |
13 mA eller mindre |
10 mA eller mindre |
|
|
|
| Produksjon |
NPN åpen kollektortransistor
・Maksimal synkestrøm: 100 mA
・Tilført spenning: 30 V DC eller mindre (mellom utgang og 0 V)
・Restspenning: 2 V eller mindre (ved 100 mA synkestrøm)
1 V eller mindre (ved 16 mA synkestrøm)
PNP åpen kollektortransistor
・Maksimal kildestrøm: 100 mA
・Tilført spenning: 30 V DC eller mindre (mellom utgang og +V)
・Restspenning: 2 V eller mindre (ved 100 mA kildestrøm)
1 V eller mindre (ved 16 mA kildestrøm)
|
|
|
|
|
|
Utgangsoperasjon |
Kan slås enten lys PÅ eller Mørk PÅ |
|
|
|
|
| Kortslutningsbeskyttelse |
Inkorporert |
|
|
|
|
| Responstid |
1 ms eller mindre |
|
|
|
|
| Driftsindikator |
Oransje LED
(lyser når utgangen er PÅ)
(integrert på mottakeren for gjennomstråletype) |
|
|
|
|
| Stabilitetsindikator |
Grønn LED
(lyser opp under stabil lysmottatt tilstand eller stabil mørk tilstand)
(integrert på mottakeren for gjennomstråletype) |
|
|
|
|
| Strømindikator |
– |
|
|
|
|
| Følsomhetsjustering |
Kontinuerlig variabel justering
(integrert på mottakeren for gjennomgående stråletype) |
|
|
|
|
Automatisk
interferensforebyggingsfunksjon |
Innebygd
(to enheter med sensorer kan monteres tett sammen.) |
|
|
|
|
| Beskyttelse |
IP67 (IEC) |
|
|
|
|
| Omgivelsestemperatur |
– 25 til +55 ℃ -13 til +131 ℉
(Ingen duggkondens eller ising tillatt),
Lagring: -30 til +70 ℃ -22 til +158 ℉ |
|
|
|
|
| Luftfuktighet i omgivelsene |
35 til 85 % RF, Lagring: 35 til 85 % RF |
|
|
|
|
| Omgivelseslysstyrke |
Glødelys: 3000 lx eller mindre ved det lysmottakende ansiktet |
|
|
|
|
| Spenningsmotstandsdyktighet |
1000 V AC i ett min. mellom alle forsyningsklemmer koblet sammen og kapsling |
|
|
|
|
| Isolasjonsmotstand |
20 MΩ, eller mer, med 250 V DC megger mellom alle forsyningsterminaler koblet sammen og kabinett |
|
|
|
|
| Vibrasjonsmotstand |
10 til 500 Hz frekvens, 1,5 mm 0,059 i amplitude (maks. 10 G) i X-, Y- og Z-retninger i to timer hver |
|
|
|
|
| Støtmotstand |
500 m/s2 akselerasjon (ca. 50 G) i X-, Y- og Z-retninger tre ganger hver |
|
|
|
|
| Emitterende element (modulert) |
Rød LED |
Infrarød LED |
|
|
|
|
Topp emisjonsbølgelengde |
680 nm 0,027 mil |
650 nm 0,026 mil |
870 nm 0,034 mil |
|
|
| Materiale |
Kapsling: PBT (polybutylentereftalat),
linse: akryl (CX-48□: polykarbonat),
indikatordeksel: akryl (CX-48□: polykarbonat) |
|
|
|
|
| Kabel |
0,2 mm2 3-kjerners (gjennomstråletype emitter: 2-kjerner) dekkkabel, 2 m 6,562 fot lang |
|
|
|
|
| Kabelforlengelse |
Forlengelse opp til totalt 100 m 328.084 fot er mulig med 0,3 mm2 eller mer kabel (gjennomstråletype: både sender og mottaker). |
|
|
|
|
| Nettovekt |
50 g ca. |
|
|
|
|
| Bruttovekt |
80 g ca. |
|
|
|
|
| Tilbehør |

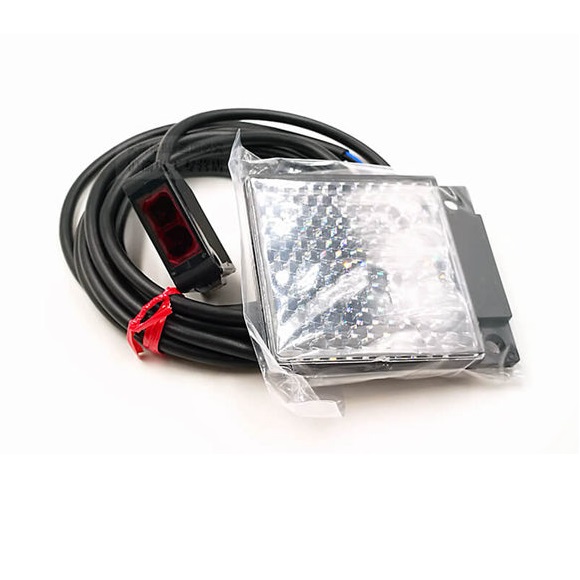

RF-230 (Reflektor): 1 stk. |
|
|
|
|
