| تایپ کنید |
بازتابی |
|
|
|
|
| تایپ کنید |
دارای فیلترهای پلاریزه |
برد حسی طولانی |
برای سنجش اشیاء شفاف |
|
|
| خروجی NPN |
CX-491 |
CX-493 |
CX-481 |
CX-483 |
CX-482 |
| خروجی PNP |
CX-491-P |
CX-493-P |
CX-481-P |
CX-483-P |
CX-482-P |
| مطابقت با دستورالعمل علامت CE |
دستورالعمل EMC، دستورالعمل RoHS |
|
|
|
|
| محدوده سنجش |
3 متر
9.843 فوت (یادداشت 2) |
5 متر
16.404 فوت (یادداشت 2) |
50 تا 500 میلی متر
1.969 تا 19.685 اینچ (یادداشت 2) |
50 تا 1000 میلی متر
1.969 تا 39.37 اینچ (یادداشت 2) |
0.1 تا 2 متر
0.328 تا 6.562 فوت (یادداشت 2) |
| حس کردن جسم |
ø50 میلیمتر
ø1.969 در
بیشتر
نیمهشفاف یا دیدی یا
جسم مات،
(یادداشت 2، 5) |
ø50 mm
ø1.969 در
بیشتر
شفاف یا
جسم مات یا
(یادداشت 2، 5) |
ø50 میلیمتر ø1.969 در
جسم شفاف، شفاف یا مات یا بیشتر
(یادداشت 2، 5) |
|
|
| هیسترزیس |
– |
|
|
|
|
قابلیت تکرار
(عمود بر محور حسگر) |
0.5 میلی متر 0.020 اینچ یا کمتر |
|
|
|
|
| ولتاژ تغذیه |
12 تا 24 ولت DC ± 10 % ریپل PP 10 % یا کمتر |
|
|
|
|
| مصرف جاری |
13 میلی آمپر یا کمتر |
10 میلی آمپر یا کمتر |
|
|
|
| خروجی |
ترانزیستور کلکتور باز NPN
· حداکثر جریان سینک: 100 میلی آمپر
· ولتاژ اعمال شده: 30 ولت DC یا کمتر (بین خروجی و 0 ولت)
· ولتاژ باقیمانده: 2 ولت یا کمتر (در جریان سینک 100 میلی آمپر)
1 ولت یا کمتر از میلی آمپر (در جریان سینک 16)
ترانزیستور کلکتور باز PNP
· حداکثر جریان منبع: 100 میلی آمپر
· ولتاژ اعمال شده: 30 ولت DC یا کمتر (بین خروجی و + ولت)
· ولتاژ باقیمانده: 2 ولت یا کمتر (در جریان منبع 100 میلی آمپر)
1 ولت یا کمتر (در جریان 16 میلی آمپر)
|
|
|
|
|
|
عملیات خروجی |
قابلیت تعویض روشن یا تاریک روشن |
|
|
|
|
| حفاظت در برابر اتصال کوتاه |
گنجانده شده است |
|
|
|
|
| زمان پاسخگویی |
1 میلی ثانیه یا کمتر |
|
|
|
|
| نشانگر عملکرد |
LED نارنجی
(هنگامی که خروجی روشن است روشن میشود)
(برای نوع پرتوی روی گیرنده تعبیه شده است) |
|
|
|
|
| نشانگر ثبات |
LED سبز
(در شرایط دریافت نور پایدار یا شرایط تاریک پایدار روشن می شود)
(در گیرنده برای نوع پرتوی تعبیه شده است) |
|
|
|
|
| نشانگر قدرت |
– |
|
|
|
|
| تنظیم کننده حساسیت |
تنظیم کننده پیوسته متغیر
(برای نوع پرتو در گیرنده تعبیه شده است) |
|
|
|
|
از تداخل خودکار
عملکرد جلوگیری |
گنجانده شده است
(دو واحد سنسور را می توان نزدیک به هم نصب کرد.) |
|
|
|
|
| حفاظت |
IP67 (IEC) |
|
|
|
|
| دمای محیط |
– 25 تا +55 ℃ -13 تا +131 ℉
(بدون تراکم شبنم یا یخ مجاز)،
ذخیره سازی: -30 تا +70 ℃ -22 - تا +158 ℉ |
|
|
|
|
| رطوبت محیط |
35 تا 85 درصد RH، ذخیره سازی: 35 تا 85 درصد RH |
|
|
|
|
| روشنایی محیط |
نور رشته ای: 3000 lx یا کمتر در صفحه دریافت کننده نور |
|
|
|
|
| مقاومت در برابر ولتاژ |
1000 ولت AC برای یک دقیقه بین تمام پایانه های تغذیه متصل به هم و محفظه |
|
|
|
|
| مقاومت عایق |
20 MΩ یا بیشتر، با میگر 250 ولت DC بین تمام پایانه های تغذیه متصل به هم و محفظه |
|
|
|
|
| مقاومت در برابر لرزش |
فرکانس 10 تا 500 هرتز، دامنه 1.5 میلیمتر 0.059 (حداکثر 10 گرم) در جهتهای X، Y و Z به مدت دو ساعت |
|
|
|
|
| مقاومت در برابر ضربه |
شتاب 500 متر بر ثانیه (تقریباً 50 گرم) در جهات X، Y و Z هر کدام سه بار |
|
|
|
|
| عنصر ساطع کننده (مدوله شده) |
LED قرمز |
LED مادون قرمز |
|
|
|
|
حداکثر طول موج انتشار |
680 نانومتر 0.027 میلیمتر |
650 نانومتر 0.026 میلیمتر |
870 نانومتر 0.034 میلیمتر |
|
|
| مواد |
محفظه: PBT (پلی بوتیلن ترفتالات)،
لنز: اکریلیک (CX-48□: پلی کربنات)،
پوشش نشانگر: اکریلیک (CX-48□: پلی کربنات) |
|
|
|
|
| کابل |
کابل کابین 0.2 میلی متر مربع 3 هسته ای (تابنده نوع پرتو: 2 هسته ای)، به طول 2 متر و 6.562 فوت |
|
|
|
|
| پسوند کابل |
گسترش تا 100 متر 328.084 فوت با کابل 0.3 میلی متر مربع یا بیشتر امکان پذیر است (نوع پرتو: هم امیتر و هم گیرنده). |
|
|
|
|
| وزن خالص |
50 گرم تقریبا |
|
|
|
|
| وزن ناخالص |
80 گرم تقریبا |
|
|
|
|
| لوازم جانبی |

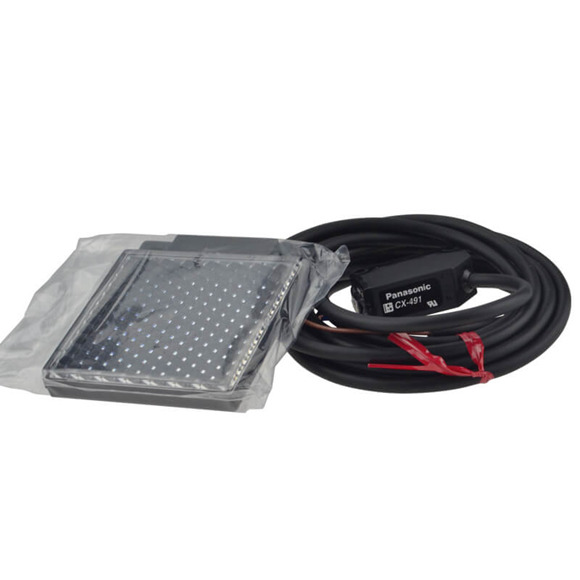

RF-230 (بازتابنده): 1 عدد. |
|
|
|
|
