| Nazwa |
Dane techniczne |
Model |
| Adapter jednostki CJ |
Adapter do podłączenia specjalnych modułów we/wy serii CJ i modułów magistrali procesora (zawiera pokrywę końcową serii CJ i 2 płyty końcowe) |
CP1W-EXT01 |
|
Jednostki wejść analogowych |
4 wejścia (1 do 5 V (1/10 000), 0 do 10 V (1/20 000), -5 do 5 V (1/20 000), -10 do 10 V (1/40 000) i 4 do 20 mA (1/10 000))
Okres konwersji: 20 µs/1 punkt, 25 µs/2 punkty, 30 µs/3 punkty, 35 µs/4 punkty |
CJ1W-AD042 |
|
8 wejść (1 do 5 V, 0 do 5 V, 0 do 10 V, –10 do 10 V, 4 do 20 mA) Rozdzielczość: 1/8 000, Szybkość konwersji: 250 ms/wejście maks. (Można ustawić rozdzielczość 1/4000 i 1 ms/wejście.) |
CJ1W-AD081-V1 |
|
4 wejścia (1 do 5 V, 0 do 5 V, 0 do 10 V, -10 do 10 V, 4 do 20 mA) Rozdzielczość: 1/8 000, Szybkość konwersji: 250 ms/wejście maks. (Można ustawić rozdzielczość 1/4000 i 1 ms/wejście.) |
CJ1W-AD041-V1 |
|
Jednostki wyjść analogowych |
4 wyjścia (1 do 5 V (1/10 000), 0 do 10 V (1/20 000) i -10 do 10 V (1/40 000) Okres konwersji: 20 µs/1 punkt, 25 µs/2 punkty, 30 µs/3 punkty, 35 µs/4 punkty |
CJ1W-DA042V |
|
8 wyjść (1 do 5 V, 0 do 5 V, 0 do 10 V, -10 do 10 V) Rozdzielczość: 1/4000; Szybkość konwersji: 1 ms/wyjście maks. (Można ustawić na 1/8000, 250 µs/wyjście.) |
CJ1W-DA08V |
|
8 wyjść (4 do 20 mA)Rozdzielczość: 1/4000; Szybkość konwersji: 1 ms/wyjście maks. (Można ustawić na 1/8 000, 250 µs/wyjście.) |

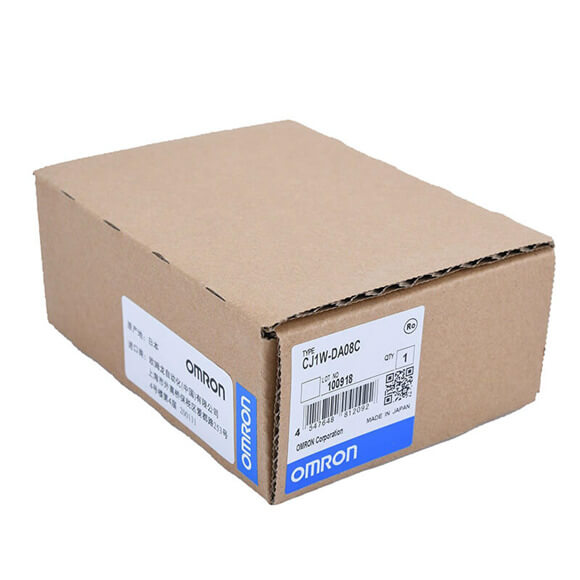

CJ1W-DA08C |
|
4 wyjścia (1 do 5 V, 0 do 5 V, 0 do 10 V, -10 do 10 V, 4 do 20 mA) Rozdzielczość: 1/4000, Szybkość konwersji: maks. 1 ms/punkt. |
CJ1W-DA041 |
|
2 wyjścia (1 do 5 V, 0 do 5 V, 0 do 10 V, -10 do 10 V, 4 do 20 mA) Rozdzielczość: 1/4000, Szybkość konwersji: maks. 1 ms/punkt. |
CJ1W-DA021 |
| Moduł wejść/wyjść analogowych |
4 wejścia, 2 wyjścia (1 do 5 V, 0 do 5 V, 0 do 10 V, -10 do 10 V, 4 do 20 mA) Rozdzielczość: 1/4000; Szybkość konwersji: maks. 1 ms/punkt (można ustawić na 1/8 000, 500 µs/punkt). |
CJ1W-MAD42 |
|
Jednostki wejściowe procesu |
4 w pełni uniwersalne wejścia: Pt100 (3-przewodowe), JPt100 (3-przewodowe), Pt1000 (3-przewodowe), Pt100 (4-przewodowe), K, J, T, E, L, U, N, R, S, B, WRe5-26, PLII, 4 do 20 mA, 0 do 20 mA, 1 do 5 V, 0 do 1,25 V, 0 do 5 V, 0 do 10 V, zakres do wyboru ±100-mV,
-1,25 do 1,25 V, -5 do 5 V, -10 do 10 V, zakres do wyboru ±10 V Rozdzielczość potencjometru/szybkość konwersji: 1/256 000 (cykl konwersji: 60 ms/4 punkty), 1/64 000 (cykl konwersji: 10 ms/4 punkty), 1/16 000 (cykl konwersji: 5 ms/4 punkty) |
CJ1W-PH41U * |
|
4 w pełni uniwersalne wejścia: Pt100, JPt100, Pt1000, K, J, T, L, R, S, B, 4 do 20 mA, 0 do 20 mA, 1 do 5 V, 0 do 5 V, 0 do 10 V Szybkość konwersji: 250 ms/4 punkty |
CJ1W-AD04U |
|
4 wejścia, B, J, K, L, R, S, T; Szybkość konwersji: 250 ms/4 wejścia |
CJ1W-PTS51 |
|
4 wejścia, Pt100 Ω (JIS, IEC), JPt100 Ω, Szybkość konwersji: 250 ms/4 wejścia |
CJ1W-PTS52 |
|
2 wejścia, B, E, J, K, L, N, R, S, T, U, W, Re5-26, PL ±100 mV, Rozdzielczość: 1/64 000; Szybkość konwersji: 10 ms/2 wejścia |
CJ1W-PTS15 |
|
2 wejścia, 0 do 1,25 V, -1,25 do 1,25 V, 0 do 5 V, 1 do 5 V, -5 do 5 V, 0 do 10 V, -10 do 10 V, wybierany zakres ±10-V, 0 do 20 mA, 4 do 20 mA |
CJ1W-PDC15 |
|
Jednostki kontroli temperatury |
4 pętle, wejście termopary, wyjście NPN |
CJ1W-TC001 |
|
4 pętle, wejście termopary, wyjście PNP |
CJ1W-TC002 |
|
2 pętle, wejście termopary, wyjście NPN, funkcja detekcji przepalenia grzałki |
CJ1W-TC003 |
|
2 pętle, wejście termopary, wyjście PNP, funkcja detekcji przepalenia grzałki |
CJ1W-TC004 |
|
4 pętle, wejście platynowego termometru oporowego, wyjście NPN |
CJ1W-TC101 |
|
4 pętle, wejście platynowego termometru oporowego, wyjście PNP |
CJ1W-TC102 |
|
2 pętle, wejście platynowego termometru oporowego, wyjście NPN, funkcja detekcji przepalenia grzałki |
CJ1W-TC103 |
|
2 pętle, wejście platynowego termometru rezystancyjnego, wyjście PNP, funkcja detekcji przepalenia grzałki |
CJ1W-TC104 |
| Jednostka szybkiego licznika |
2 wejścia, maks. częstotliwość wejściowa: 500 kpps |
CJ1W-CT021 |
|
Jednostki kontroli położenia |
Ciąg impulsów, wyjście z otwartym kolektorem, 1 oś |
CJ1W-NC113 |
|
Ciąg impulsów, wyjście z otwartym kolektorem, 2 osie |
CJ1W-NC213 |
|
Ciąg impulsów, wyjście z otwartym kolektorem, 4 osie |
CJ1W-NC413 |
|
Ciąg impulsów, wyjście sterownika liniowego, 1 oś |
CJ1W-NC133 |
|
Ciąg impulsów, wyjście sterownika liniowego, 2 osie |
CJ1W-NC233 |
|
Ciąg impulsów, wyjście sterownika liniowego, 4 osie |
CJ1W-NC433 |
| Jednostka kosmiczna |
— |
CJ1W-SP001 |
|
Jednostki czujników ID |
Dla serii V680, 1 głowica R/W |
CJ1W-V680C11 |
|
Dla serii V680, 2 głowice R/W |
CJ1W-V680C12 |
|
Dla serii V600, 1 głowica R/W |
CJ1W-V600C11 |
|
Dla serii V600, 2 głowice R/W |
CJ1W-V600C12 |
| Jednostka główna CompoNet |
Niewolnicy słów: 2048 punktów, Niewolnicy bitów: 512 punktów |
CJ1W-CRM21 |
| Jednostka główna CompoBus/S |
Zdalne we/wy CompoBus/S, maks. 256 punktów |
CJ1W-SRM21 |
