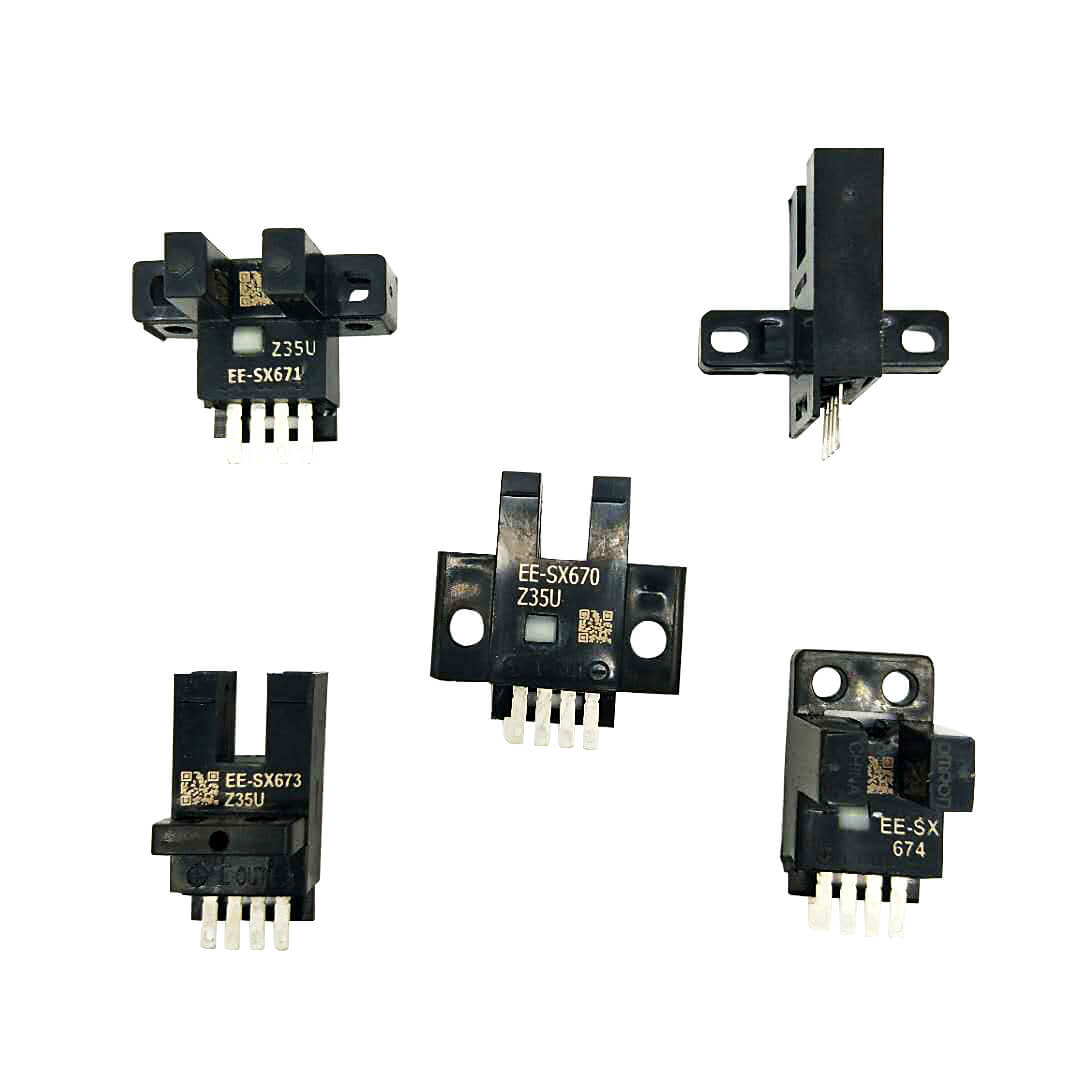

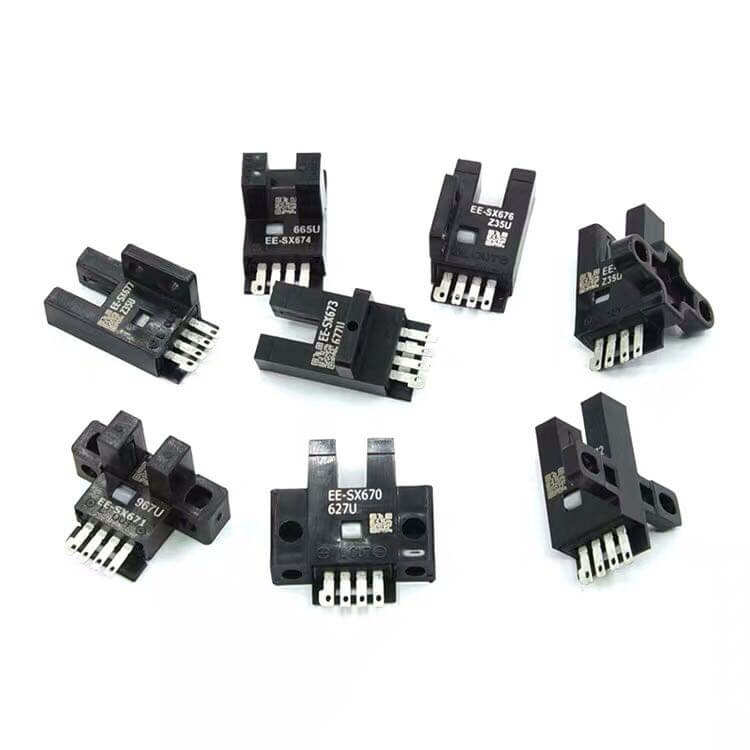

| Typ |
Standard |
W kształcie litery L |
W kształcie litery T, środek szczeliny 7 mm |
Montaż blisko |
W kształcie litery T, środek szczeliny 10 mm |
W kształcie litery F |
W kształcie litery R |
|
| NPN Modele złączy |
EE-SX670
EE-SX670A EE-SX470 |
EE-SX671
EE-SX671A EE-SX471 |
EE-SX672
EE-SX672A EE-SX472 |
EE-SX673
EE-SX673A EE-SX473 |
EE-SX674
EE-SX674A EE-SX474 |
EE-SX675 |
EE-SX676 |
EE-SX677 |

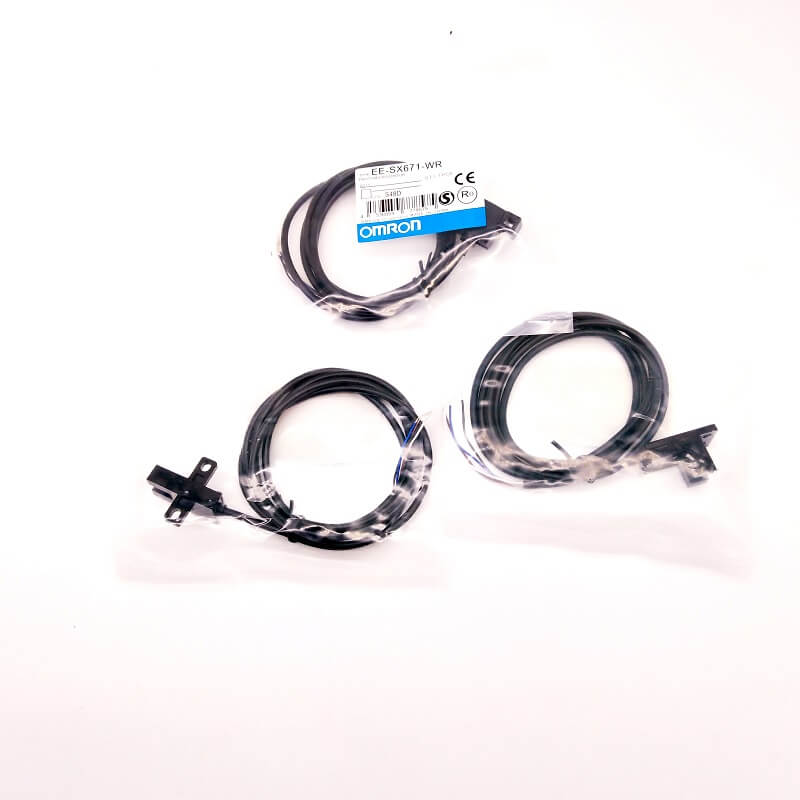

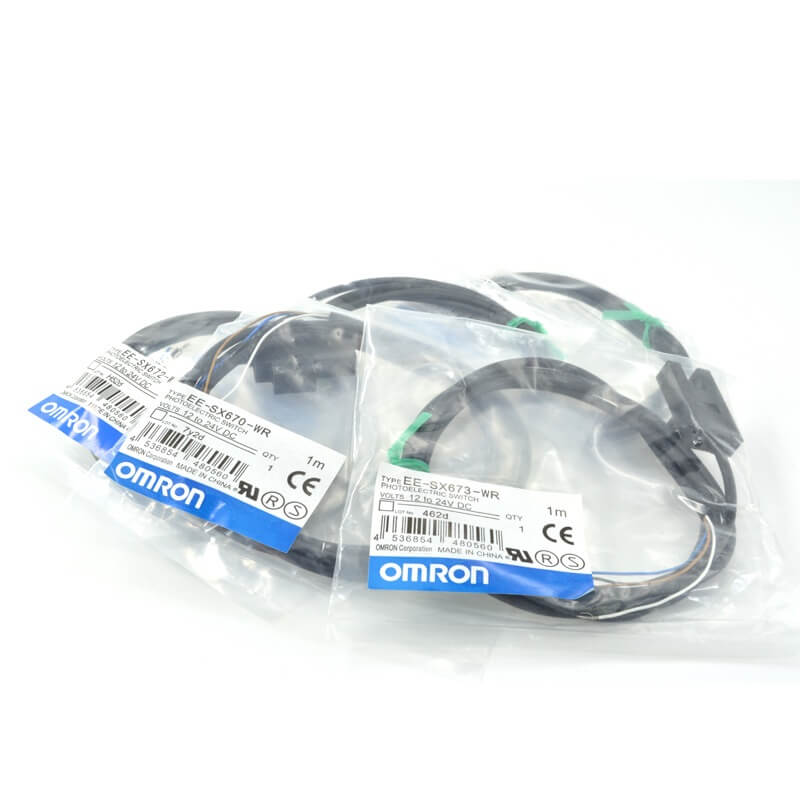

| NPN z okablowaniem Modele |
EE-SX670- WR |
EE-SX671- WR |
EE-SX672- WR |
EE-SX673- WR |
EE-SX674- WR |
EE-SX675- WR |
EE-SX676- WR |
EE-SX677- WR |
| PNP Modele złączy |
EE-SX670P EE-SX670R |
EE-SX671P EE-SX671R |
EE-SX672P EE-SX672R |
EE-SX673P EE-SX673R |
EE-SX674P EE-SX674R |
EE-SX675P |
EE-SX676P |
EE-SX677P |
| PNP z okablowaniem Modele |
EE-SX670P- WR |
EE-SX671P- WR |
EE-SX672P- WR |
EE-SX673P- WR |
EE-SX674P- WR |
EE-SX675P- WR |
EE-SX676P- WR |
EE-SX677P-WR |
| Odległość wykrywania |
5 mm (szerokość szczeliny) |
|
|
|
|
|
|
|
| Wyczuwający obiekt |
Nieprzezroczyste: 2 × 0,8 mm min. |
|
|
|
|
|
|
|
| Odległość różnicowa |
0,025 mm |
|
|
|
|
|
|
|
| Źródło światła |
Dioda podczerwieni o maksymalnej długości fali 940 nm |
|
|
|
|
|
|
|
| Wskaźnik *1 |
Wskaźnik świetlny (czerwony) (włącza się, gdy światło zostanie przerwane w modelach z przyrostkiem A lub R) |
|
|
|
|
|
|
|
| Napięcie zasilania |
5 do 24 VDC ±10%, tętnienie (pp): maks. 10%. |
|
|
|
|
|
|
|
| Bieżące zużycie |
maks. 12 mA (modele ze złączem, zacisk L otwarty), maks. 35 mA (modele NPN z okablowaniem), maks. 30 mA (modele z okablowaniem PNP) |
|
|
|
|
|
|
|
|
Wyjście sterujące |
Otwarty kolektor NPN: 5 do 24 VDC, maks. 100 mA.
Prąd obciążenia 100 mA przy napięciu szczątkowym maks. 0,8 V. Prąd obciążenia 40 mA przy napięciu szczątkowym maks. 0,4 V. Prąd wyłączenia (prąd upływowy): maks. 0,5 mA. PNP otwarty kolektor: 5 do 24 VDC, maks. 50 mA Prąd obciążenia 50 mA przy napięciu szczątkowym maks. 1,3 V. Prąd wyłączenia (prąd upływowy): maks. 0,5 mA. |
|
|
|
|
|
|
|
| Obwody zabezpieczające |
Zabezpieczenie przed zwarciem obciążenia (modele ze złączem), brak zabezpieczenia obwodu (modele z okablowaniem) |
|
|
|
|
|
|
|
| Częstotliwość odpowiedzi *2 |
1 kHz min. (średnio 3 kHz) |
|
|
|
|
|
|
|
| Oświetlenie otoczenia |
Maks. 1000 luksów przy świetle fluorescencyjnym na powierzchni odbiornika. |
|
|
|
|
|
|
|
| Zakres temperatury otoczenia |
Praca: -25 do +55°C, przechowywanie: -30 do +80°C (bez oblodzenia i kondensacji) |
|
|
|
|
|
|
|
| Zakres wilgotności otoczenia |
Działanie: 5% do 85%, przechowywanie: 5% do 95% (bez oblodzenia i kondensacji) |
|
|
|
|
|
|
|
| Odporność na wibracje |
Zniszczenie: 20 do 2000 Hz (przyspieszenie szczytowe: 100 m/s2)
Podwójna amplituda 1,5 mm przez 2 godziny (okresy 4-minutowe) każdy w kierunkach X, Y i Z |
|
|
|
|
|
|
|
| Odporność na wstrząsy |
Zniszczenie: 500 m/s2 3 razy w kierunkach X, Y i Z |
|
|
|
|
|
|
|
| Stopień ochrony |
IEC60529 IP50 |
|
|
|
|
|
|
|
| Metoda łączenia |
Modele ze złączem (możliwe lutowanie bezpośrednie), Modele z okablowaniem (standardowa długość kabla: 1 m), Modele ze złączami (standardowa długość kabla: 0,1 m) |
|
|
|
|
|
|
|
| wagowych Modele złączy |
Około. 3,1 g |
Około. 3 gr |
Około. 2,4 g |
Około. 2,3 g |
Około. 3 gr |
Około. 2,7 g |
Około. 2,2 g |
Około. 2,2 g |
| Waga Modele z okablowaniem |
Około. 18,9 g |
Około. 17,3 g |
Około. 17,8 g |
Około. 16,8 g |
Około. 17,1 g |
Około. 18,3 g |
Około. 16,9 g |
Około. 16,9 g |
