| Item |
Especificações |
|
|

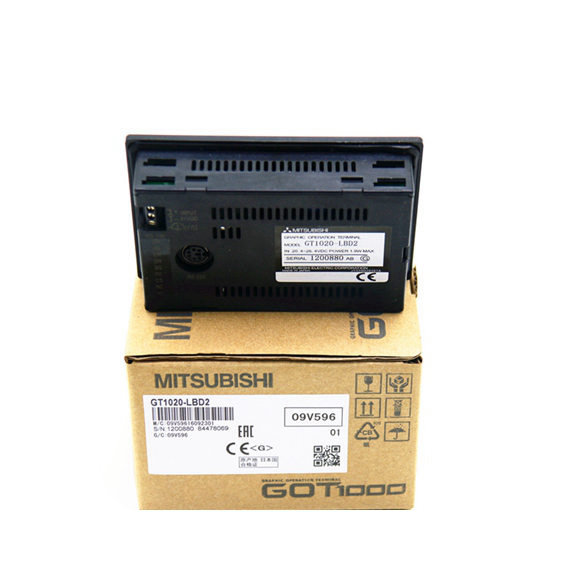

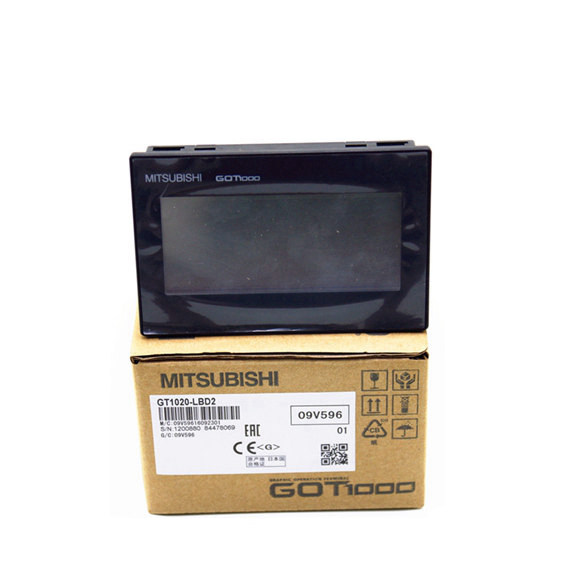

| Tela de toque Mitsubishi HMI GT1020 |
GT1020-LBDW/LWDW |
GT1020-LBDW2/LWDW2 |
GT1020-LBLW/LWLW |
| Seção de exibição * 1 |
Cristal líquido monocromático STN (branco/preto) |
|
|
| Tamanho da tela |
3,7″ |
|
|
| Resolução |
160 64 pontos (formato horizontal) |
|
|
| Tamanho de exibição |
W86.4(3,4) H34,5(1,35) [mm](polegada) (formato horizontal) |
|
|
| Caractere de exibição |
Fonte padrão de 16 pontos: 20 caracteres e 4 linhas (formato horizontal) |
|
|
| cor de exibição |
Monocromático (branco/preto) |
|
|
| Ângulo de exibição |
Esquerda/Direita: 30 graus, Superior: 20 graus, Inferior: 30 graus (formato horizontal) |
|
|
| Ajuste de contraste |
Ajuste de 16 níveis |
|
|
| Intensidade apenas do LCD |
300 [cd/m2] (em branco) |
|
|
| Vida |
Aprox. 50.000 horas. (Tempo para a intensidade da exibição se tornar 1/5 na temperatura ambiente operacional de 25) |
|
|
| Luz de fundo |
LED com 3 cores disponíveis (branco, vermelho, rosa) (não é necessária substituição), controle de status da luz de fundo (cores, ON/BLINK/OFF), tempo de ativação do protetor de tela ajustável Definir as informações do sistema*2 permite que o PLC controle o status da luz de fundo. |
|
|
| Painel sensível ao toqueNúmero de teclas sensíveis ao toque |
Máximo de 50 teclas/tela (painel de toque de filme resistivo analógico) |
|
|
| Tamanho da chave |
Mínimo 2 2 pontos (por chave) |
|
|
| Pressão simultânea de duas (ou mais) áreas (pressão de 2 pontos) |
Não suportado(Pressionar simultaneamente duas ou mais áreas na tela pode ativar a alternância entre essas áreas.) |
|
|
| Vida |
1 milhão de vezes ou mais (força operacional 0,98N máx.) |
|
|
| Unidade MemoryC*3 |
Memória flash (interna), para armazenar dados do projeto (512 Kbytes ou menos), sistema operacional, histórico de alarmes, dados de receita e valor de configuração de ação de tempo |
|
|
| Vida (número de vezes de gravação) |
100.000 vezes |
|
|
| Comunicação com PC |
RS-232 1chVelocidade de transmissão: 115.200/57.600/38.400/19.200/9.600/4.800bps Formato do conector: MINI DIN 6 pinos (fêmea)Aplicação: Comunicação com PC (upload/download de dados do projeto, instalação de sistema operacional, função transparente) |
|
|
| Saída de campainha (uma campainha que soa quando as teclas sensíveis ao toque são pressionadas) |
Tom único (LONG/SHORT/OFF ajustável) |
|
|
| Estrutura de proteção ambiental*5 |
Equivalente a IP67 (JEM1030) (seção frontal) (formato horizontal) |
|
|
| Dimensões externas |
W113(4,44) H74(2,91) D27(1,06) [mm](polegada) (formato horizontal) |
|
|
| Dimensões de corte do painel |
W105(4,13) H66(2,59) [mm](polegada) (formato horizontal) |
|
|
| Peso |
0,2 kg (excluindo acessórios de montagem) |
0,18 kg (excluindo acessórios de montagem) |
|
| Pacote de software compatível |
GT Designer2 versão 2.58L ou posterior/GT Designer3 versão 1.01B ou posterior |
|
|
