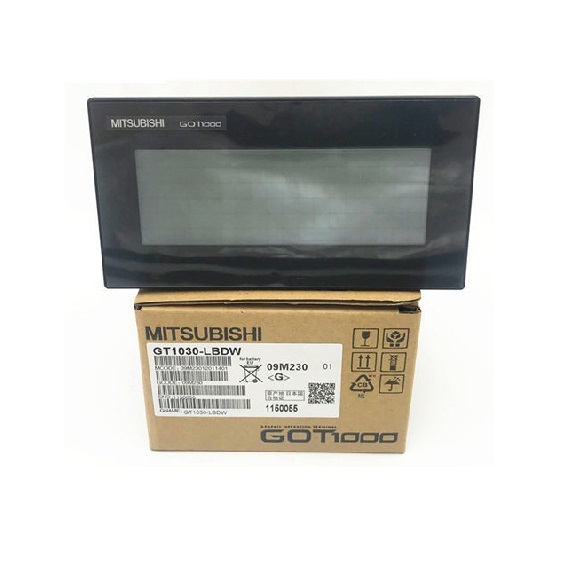

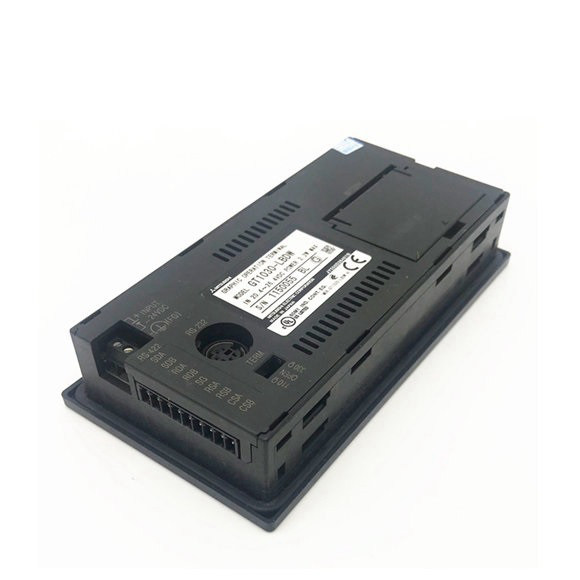

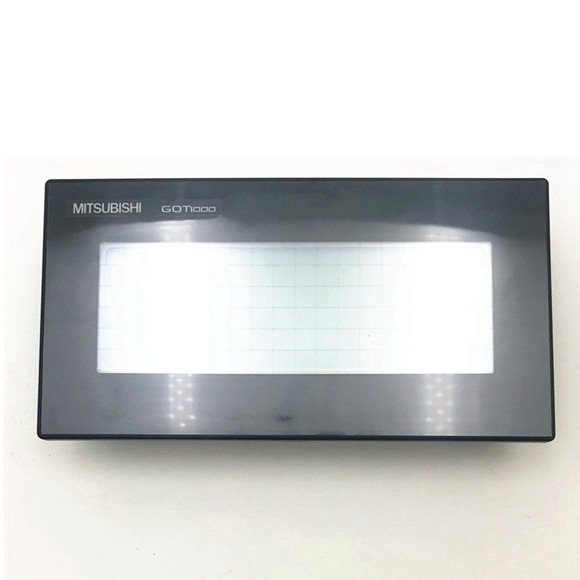

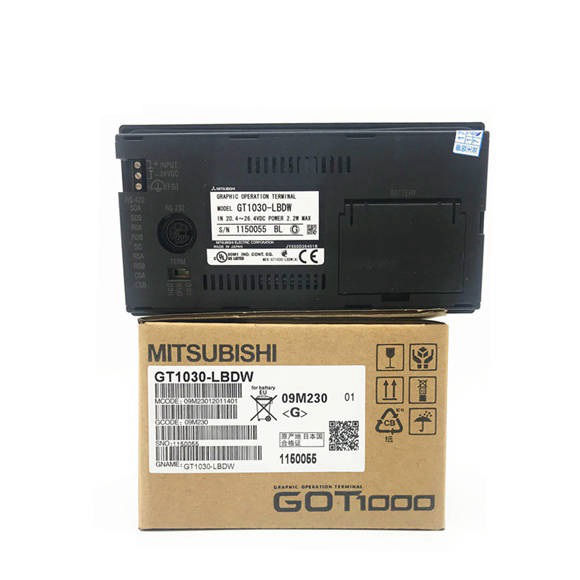

| Tela sensível ao toque Mitsubishi HMI |
Especificações |
| Tela sensível ao toque Mitsubishi HMI |
GT1030-LBD/LWD/HBD/HWD |
GT1030-LBD2/LWD2/HBD2/HWD2 |
GT1030-LBL/LWL/HBL/HWL |
| Seção de exibição * 1 |
Cristal líquido monocromático STN (branco/preto) |
| Tamanho da tela |
4,5″ |
| Resolução |
288 96 pontos (formato horizontal) |
| Tamanho de exibição |
W109.42(4.3) H35.98(1.41) [mm](polegada) (formato horizontal) |
| Caractere de exibição |
Fonte padrão de 16 pontos: 36 caracteres e 6 linhas (formato horizontal) Fonte padrão de 12 pontos: 48 caracteres e 8 linhas (formato horizontal) |
| Cor de exibição |
Monocromático (branco/preto) |
| Ângulo de exibição |
Esquerda/Direita: 30 graus, Superior: 20 graus, Inferior: 30 graus (formato horizontal) |
| Ajuste de contraste |
Ajuste de 16 níveis |
| Ajuste de intensidade |
Ajuste de 8 níveis |
| Intensidade apenas do LCD |
200 [cd/m2] (em verde) |
| Vida |
Aprox. 50.000 horas. (Tempo para a intensidade da exibição se tornar 1/5 na temperatura ambiente operacional de 25) |
| Luz de fundo |
LED com 3 cores disponíveis (verde, vermelho, laranja) (não é necessária substituição), controle de status da luz de fundo (cores, ON/BLINK/OFF), tempo de ativação do protetor de tela ajustável Definir as informações do sistema*2 permite que o PLC controle o status da luz de fundo. |
| Painel sensível ao toqueNúmero de teclas sensíveis ao toque |
Máximo de 50 teclas/tela (painel de toque de filme resistivo Matrix) |
| Tamanho da chave |
Mínimo 16 16 pontos (por chave) |
| Pressão simultânea de duas (ou mais) áreas (pressão de 2 pontos) |
Habilitar |
| Vida |
1 milhão de vezes ou mais (força operacional 0,98N máx.) |
| Unidade de memóriaC*3 |
Memória flash (interna), para armazenar dados do projeto (1,5Mbytes ou menos), sistema operacional |
| Vida (número de vezes de gravação) |
100.000 vezes |
| Unidade D |
SRAM (interna), para armazenar histórico de alarmes, dados de receita e valor de configuração de ação de tempo |
| Bateria |
Bateria de lítio GT11-50BAT |
| Destino de backup |
Dados do relógio, histórico de alarmes, dados de receita e valor de configuração de ação de tempo |
| Vida |
Aprox. 5 anos (temperatura ambiente operacional de 25) |
| Comunicação com PC |
RS-232 1chVelocidade de transmissão: 115.200/57.600/38.400/19.200/9.600/4.800bps Formato do conector: MINI DIN 6 pinos (fêmea)
Aplicação: Comunicação com PC (upload/download de dados do projeto, instalação de sistema operacional, função transparente) |
| Saída de campainha (uma campainha que soa quando as teclas sensíveis ao toque são pressionadas) |
Tom único (LONG/SHORT/OFF ajustável) |
| Estrutura de proteção ambiental*5 |
Equivalente a IP67 (JEM1030) (seção frontal) (formato horizontal) |
