| Dotyková obrazovka Mitsubishi HMI |
Špecifikácie |
| Dotyková obrazovka Mitsubishi HMI |

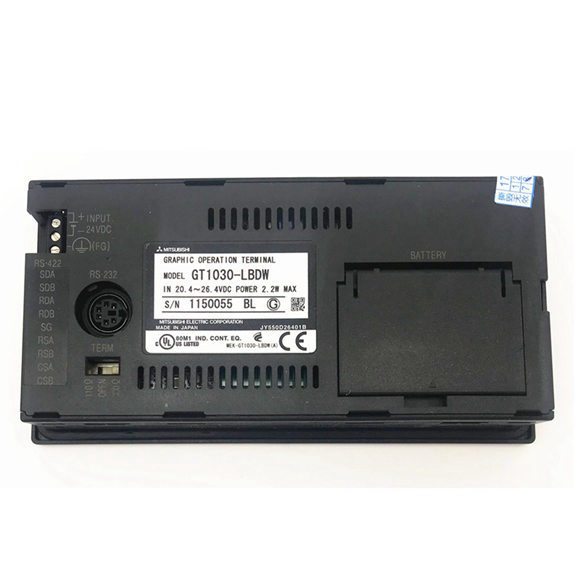

Gt1030-lbd/lwd/hbd/hwd |
GT1030-LBD2/LWD2/HBD2/HWD2 |
Gt1030-lbl/lwl/hbl/hwl |
| Zobraziť sekciu*1 |
STN monochroma (biela/čierna) tekutý kryštál |
| Veľkosť obrazovky |
4,5 ″ |
| Rozlíšenie |
288 96 bodov (horizontálny formát) |
| Veľkosť |
W109.42 (4.3) H35,98 (1,41) [mm] (palec) (horizontálny formát) |
| Značka |
16-bodové štandardné písmo: 36 znakov 6 riadkov (horizontálny formát) 12-bodové štandardné písmo: 48 znakov 8 riadkov (horizontálny formát) |
| Farba |
Monochrom (biela/čierna) |
| Uhol zobrazenia |
Vľavo/vpravo: 30 stupňov, vrchol: 20 stupňov, spodná časť: 30 stupňov (horizontálny formát) |
| Kontrast |
16-stupňová úprava |
| Úprava intenzity |
8-úroveň nastavenia |
| Iba intenzita LCD |
200 [CD/M2] (v zelenej) |
| Životnosť |
Približne 50 000h. (Čas na intenzitu zobrazenia sa stane 1/5 pri prevádzkovej okolitej teplote 25) |
| Podsvietenie |
LED s 3 dostupnými farbami (zelená, červená, oranžová) (nevyžadujú sa bez výmeny), Stav podsvietenia (farby, ON/BLINK/OFF) Ovládanie, nastaviteľný čas aktivácie obrazovky Nastavenie systému systému*2 umožňuje PLC ovládať stav podsvietenia. |
| Dotknite sa panelových klávesov |
Maximálne 50 klávesov/obrazovky (dotykový panel s dotykovým filmom DOUGH) |
| Veľkosť |
Minimálne 16 16 bodiek (na kľúč) |
| Súčasné lisovanie dvoch (alebo viacerých) oblastí (2-bodový tlač) |
Umožniť |
| Životnosť |
1 miliónkrát alebo viac (prevádzková sila 0,98 n max.) |
| Drive MemoryC*3 |
Flash Pamäť (interná) na ukladanie údajov o projekte (1,5 mbyte alebo menej), OS |
| Život (počet časov zápisu) |
100 000 krát |
| D Drive |
SRAM (interný) na ukladanie histórie alarmu, údaje o receptoch a hodnota nastavenia času času |
| Batéria |
GT11-50BAT lítiová batéria |
| Záložný cieľ |
Dáta hodín, história alarmu, údaje o receptúre a hodnota nastavenia akcie času |
| Životnosť |
Približne 5 rokov (prevádzková okolitá teplota 25) |
| PC Komunikácia |
RS-232 1chtransmisia Rýchlosť: 115 200/57 600/38,400/19,200/9 600/4 800 bps Tvar: Mini Din 6 kolíkov (žena)
Aplikácia: PC Communication (Upload/Stiahnuť dáta projektu, inštalácia OS, Transparentná funkcia) |
| Výstup bzučiaka (bzučiak, ktorý znie pri stlačení dotykových klávesov) |
Jeden tón (dlhé/krátke/vypnuté nastaviteľné) |
| Environmentálna ochranná štruktúra*5 |
Rovnocenné s IP67 (JEM1030) (predná časť) (horizontálny formát) |
