| Tipo |
Feixe passante |
|
|
|
| Tipo |
|
Longo alcance de detecção |
|
|
| Modelo não. |

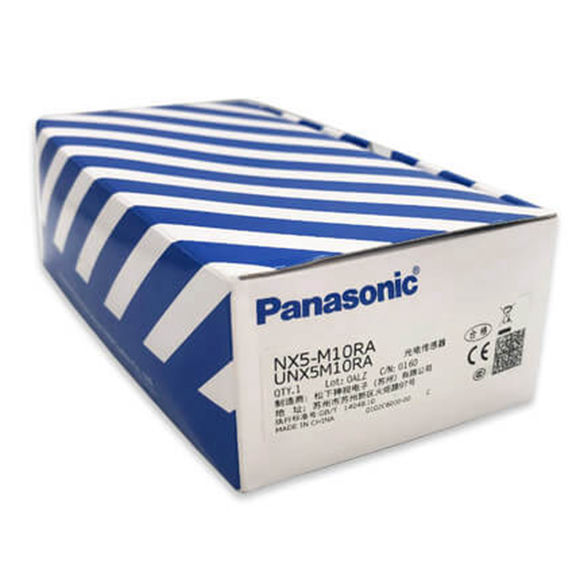

NX5-M10RA |
NX5-M10RB |
NX5-M30A |
NX5-M30B |
| Conformidade com a diretiva de marcação CE |
Diretiva de Baixa Tensão, Diretiva EMC, Diretiva RoHS |
|
|
|
| Alcance de detecção |
10 m
32,808 pés |
30 m
98,425 pés |
|
|
| Objeto de detecção |
φ20 mm φ0,787 pol ou mais objeto opaco
(Nota 4) |
φ20 mm φ0,787 pol ou mais objeto opaco
(objeto com feixe completamente interrompido)
(Nota 4) |
|
|
| Histerese |
– |
|
|
|
Repetibilidade
(perpendicular ao
eixo de detecção) |
0,1 mm 0,004 pol ou menos |
0,2 mm 0,008 pol ou menos |
|
|
| Tensão de alimentação |
24 a 240 V CA +10–15% ou 12 a 240 V CC +10–15% Ondulação PP 10% ou menos |
|
|
|
| Consumo de energia |
Emissor: 1 VA ou menos
Receptor: 2 VA ou menos |
Emissor: 1,5 VA ou menos
Receptor: 2 VA ou menos |
|
|
| Saída |
Contato de relé 1 c
• Capacidade de comutação:
250 V CA 1 A (carga resistiva)
30 V CC 2 A (carga resistiva)
• Vida elétrica:
500.000 ou mais operações de comutação (frequência de comutação 3.600 operações/hora)
100.000 ou mais operações de comutação (frequência de comutação 3.600 operações/hora)
• Vida mecânica:
100 milhões ou mais operações de comutação (frequência de comutação 36.000 operações/hora) |
|
|
|
|
Operação de saída |
Luz acesa |
Escuro ligado |
Luz acesa |
Escuro ligado |
| Tempo de resposta |
10ms ou menos |
|
|
|
| Indicador de operação |
LED vermelho (acende quando a saída está ligada) |
|
|
|
| Indicador de estabilidade |
LED verde
(acende sob condição de luz recebida estável ou condição de escuridão estável) |
|
|
|
| Indicador de energia |
– |
LED vermelho
(acende quando a energia está ligada) |
|
|
| Ajustador de sensibilidade |
Ajustador continuamente variável |
– |
|
|
automática de prevenção de interferência
Função |
(Use
filtros opcionais de prevenção de interferência) |
– |
|
|
| Grau de poluição |
3 (Ambiente Industrial) |
|
|
|
| Proteção |
IP66 (IEC) |
|
|
|
| Temperatura ambiente |
–20 a +55 ℃ –4 a +131 ℉ (Não é permitida condensação de orvalho ou formação de gelo) (Nota 6),
Armazenamento: –30 a +70 ℃ –22 a +158 ℉ |
|
|
|
| Umidade ambiente |
35 a 85% UR, Armazenamento: 35 a 85% UR |
|
|
|
| Iluminância ambiente |
Luz incandescente: 3.500 Lx ou menos na face receptora de luz |
|
|
|
| Suportabilidade de tensão |
1.500 V CA por um minuto. entre a fonte de alimentação e os terminais de saída,
1.000 V CA por um min. entre terminais de contato do relé |
|
|
|
| Resistência de isolamento |
20 MΩ ou mais, com megômetro de 500 V CC entre a fonte de alimentação e os terminais de saída e entre os terminais de contato do relé |
|
|
|
| Resistência à vibração |
Frequência de 10 a 55 Hz, 1,5 mm 0,059 em amplitude dupla nas direções X, Y e Z duas horas cada |
|
|
|
| Resistência ao choque |
500 m/s2 (50 G aprox.) nas direções X, Y e Z três vezes cada |
|
|
|
| Elemento emissor |
LED vermelho (modulado) |
LED infravermelho (modulado) |
|
|
|
de pico de emissão
Comprimento de onda |
660 nm 0,026 mil |
880 nm 0,035 mil |
|
|
| Material |
Gabinete: Policarbonato, Lente: Policarbonato, Tampa: Policarbonato |
|
|
|
| Cabo |
Cabo de cabo de 0,3 mm2, 5 núcleos (emissor tipo feixe direto: 2 núcleos), 2 m (6,562 pés) de comprimento |
|
|
|
| Extensão de cabo |
A extensão de até um total de 100 m (328.084 pés) é possível com cabo de 0,3 mm2 ou mais (tipo feixe direto: emissor e receptor). |
|
|
|
| Peso líquido |
Emissor: 100 g aprox.
Receptor: 140 g aprox. |
Emissor: 125 g aprox.
Receptor: 140 g aprox. |
|
|
| Acessórios |
Chave de fenda de ajuste: 1 unid. |
– |
|
|
