| Número do artigo |
6GK7443-1GX30-0XE0 |
| Designação do tipo de produto |

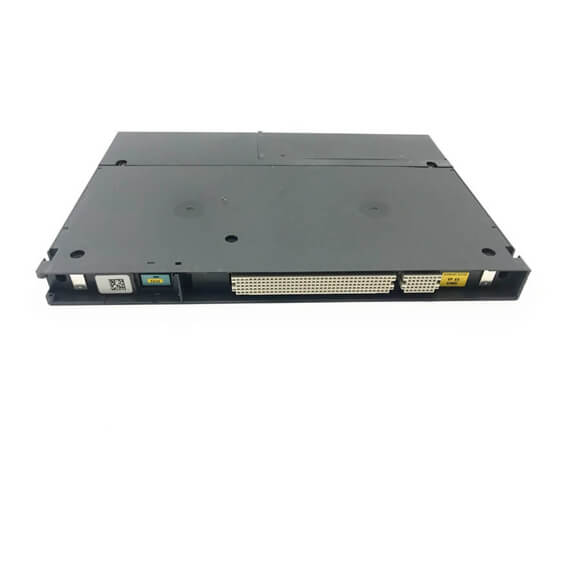

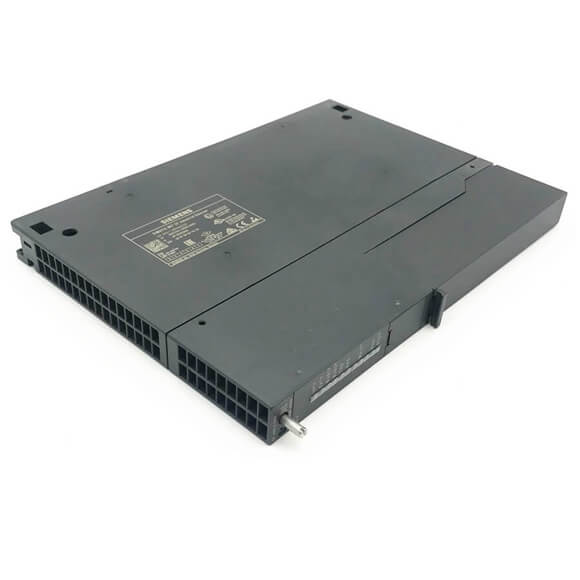

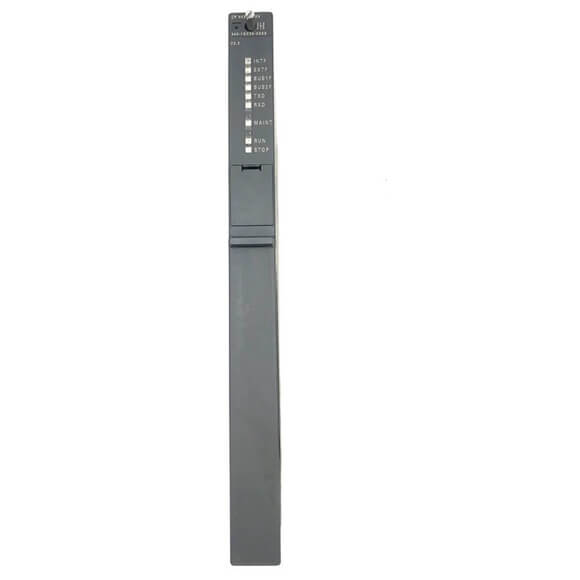

CP 443-1 Avançado |
| Taxa de transferência |
|
| Taxa de transferência |
|
|
● na 1ª interface |
10… 1.000 Mbit/s |
|
● na 2ª interface |
10… 100 Mbit/s |
| Interfaces |
|
| Número de interfaces acc. para Ethernet Industrial |
5 |
| Número de conexões elétricas |
|
|
● na 1ª interface acc. para Ethernet Industrial |
1 |
|
● na 2ª interface acc. para Ethernet Industrial |
4 |
| Tipo de conexão elétrica |
|
|
● na 1ª interface acc. para Ethernet Industrial |
Porta RJ45 |
|
● na 2ª interface acc. para Ethernet Industrial |
Porta RJ45 |
| design do armazenamento removível C-PLUG |
Sim |
| Tensão de alimentação, consumo de corrente, perda de energia |
|
| Tipo de tensão da tensão de alimentação |
CC |
| Tensão de alimentação 1 do barramento do backplane |
5V |
| Tolerância simétrica relativa em DC |
|
|
● a 5 V |
5% |
| Corrente consumida |
|
|
● do barramento do backplane em CC a 5 V típico |
1,8A |
| Perda de potência [W] |
9W |
| Condições ambientais |
|
| Temperatura ambiente |
|
|
● durante a operação |
0 … 60°C |
|
● durante o armazenamento |
-40… +70 °C |
|
● durante o transporte |
-40… +70 °C |
| Umidade relativa |
|
|
● a 25 °C sem condensação durante a operação máxima |
95% |
| Classe de proteção IP |
IP20 |
| Design, dimensões e pesos |
|
| Formato do módulo |
Módulo compacto S7-400 largura única |
| Largura |
25mm |
| Altura |
290 milímetros |
| Profundidade |
210 milímetros |
| Peso líquido |
0,7kg |
| Características do produto, funções do produto, componentes gerais do produto |
|
| Número de unidades |
|
|
● máximo por CPU |
14 |
|
● Observação |
máx. 4 como PN IO ctrl. |
| Comunicação aberta de dados de desempenho |
|
| Número máximo de conexões possíveis para comunicação aberta por meio de blocos SEND/RECEIVE |
64 |
| Quantidade de dados |
|
|
● como dados do usuário por conexão ISO para comunicação aberta por meio de blocos SEND/RECEIVE no máximo |
8 Kibytes |
|
● como dados do usuário por ISO em conexão TCP para comunicação aberta por meio de blocos SEND/RECEIVE no máximo |
8 Kibytes |
|
● como dados do usuário por conexão TCP para comunicação aberta por meio de blocos SEND/RECEIVE no máximo |
8 Kibytes |
|
● como dados do usuário por conexão UDP para comunicação IE aberta por meio de blocos SEND/RECEIVE no máximo |
2 Kibytes |
| Número de conexões possíveis para comunicação aberta |
|
|
● por meio de blocos T no máximo |
64 |
| Quantidade de dados |
|
|
● como dados do usuário por ISO em conexão TCP para comunicação aberta por meio de blocos T no máximo |
1.452 bytes |
| Comunicação de dados de desempenho S7 |
|
| Número de conexões possíveis para comunicação S7 |
|
|
● máximo |
128; ao usar várias CPUs |
|
● com conexões PG no máximo |
2 |
| Modo multiprotocolo de dados de desempenho |
|
| Número de conexões ativas com modo multiprotocolo |
128 |
| Dados de desempenho de funções de TI |
|
| Número de conexões possíveis |
|
|
● como cliente por meio de FTP no máximo |
20 |
|
● como servidor por meio de FTP máximo |
10 |
| Número de conexões possíveis |
|
|
● como servidor por meio de HTTP máximo |
4 |
|
● como cliente de e-mail no máximo |
1 |
| Quantidade máxima de dados como dados do usuário para e-mail |
8 Kibytes |
| Capacidade de armazenamento da memória do usuário |
|
|
● como sistema de arquivos de memória flash |
30 MB |
|
● como RAM |
16 MB |
|
● adicionalmente armazenado em buffer como RAM através de bateria de backup central |
512 Kibytes |
| Número de ciclos de gravação possíveis das células de memória flash |
100.000 |
| Dados de desempenho Comunicação PROFINET como controlador PN IO |
|
| Função do produto Controlador PROFINET IO |
Sim |
| Número total de dispositivos PN IO no controlador PROFINET IO utilizáveis |
128 |
| Número de dispositivos PN IO IRT utilizáveis no controlador PROFINET IO |
64 |
| Quantidade de linhas PN IO externas com PROFINET por rack |
4 |
| Quantidade de dados |
|
|
● como dados do usuário para variáveis de entrada como controlador PROFINET IO máximo |
4 Kibytes |
|
● como dados do usuário para variáveis de entrada como controlador PROFINET IO máximo |
4 Kibytes |
|
● como dados do usuário para variáveis de entrada por dispositivo PN IO como controlador PROFINET IO máximo |
1.433 bytes |
|
● como dados do usuário para variáveis de saída por dispositivo PN IO como controlador PROFINET IO máximo |
1.433 bytes |
|
● como dados do usuário para variáveis de entrada por dispositivo PN IO para cada submódulo como controlador PROFINET IO máximo |
240 bytes |
|
● como dados do usuário para variáveis de saída por dispositivo PN IO para cada submódulo como controlador PROFINET IO máximo |
240 bytes |
| Dados de desempenho PROFINET CBA |
|
| Número de parceiros de conexão remota com PROFINET CBA |
64 |
| Número de conexões com PROFINET CBA total |
600 |
| Quantidade de dados |
|
|
● como dados do usuário para entradas digitais com PROFINET CBA máximo |
8 Kibytes |
|
● como dados do usuário para saídas digitais com PROFINET CBA máximo |
8 Kibytes |
|
● como dados do usuário para arrays e tipos de dados no caso de transmissão acíclica com PROFINET CBA máximo |
8 Kibytes |
|
● como dados de usuário para arrays e tipos de dados com PROFINET CBA com transferência cíclica máxima |
250 bytes |
|
● como dados do usuário para arrays e tipos de dados com PROFINET CBA no caso de interconexão local máxima |
2.400 bytes |
| Dados de desempenho Interconexão remota PROFINET CBA com transferência acíclica |
|
| Tempo de atualização das interconexões remotas no caso de transmissão acíclica com PROFINET CBA |
100ms |
| Número de conexões remotas para variáveis de entrada no caso de transmissão acíclica com PROFINET CBA máximo |
150 |
| Número de conexões remotas para variáveis de saída no caso de transmissão acíclica com PROFINET CBA máximo |
150 |
| Quantidade de dados |
|
|
● como dados do usuário para interconexões remotas com variáveis de entrada no caso de transmissão acíclica com PROFINET CBA |
8 Kibytes |
|
● como dados do usuário para interconexões remotas com variáveis de saída no caso de transmissão acíclica com PROFINET CBA |
8 Kibytes |
| Dados de desempenho Interconexão remota PROFINET CBA com transferência cíclica |
|
| Tempo de atualização das interconexões remotas com PROFINET CBA com transferência cíclica |
10ms |
| Número de conexões remotas para variáveis de entrada com PROFINET CBA com transferência cíclica máxima |
250 |
| Número de conexões remotas para variáveis de saída com PROFINET CBA com transferência cíclica máxima |
250 |
| Quantidade de dados |
|
|
● como dados do usuário para interconexões remotas com variáveis de entrada com PROFINET CBA com transferência cíclica máxima |
2.000 bytes |
|
● como dados do usuário para interconexões remotas com variáveis de saída com PROFINET CBA com transferência cíclica máxima |
2.000 bytes |
| Dados de desempenho Variáveis IHM PROFINET CBA via PROFINET acíclico |
|
| Número de estações HMI conectáveis para variáveis HMI no caso de transmissão acíclica com PROFINET CBA |
3 |
| Tempo de atualização das variáveis HMI no caso de transmissão acíclica com PROFINET CBA |
500ms |
| Número de variáveis HMI no caso de transmissão acíclica com PROFINET CBA máximo |
200 |
| Quantidade de dados como dados do usuário para variáveis HMI no caso de transmissão acíclica com PROFINET CBA máximo |
8 Kibytes |
| Dados de desempenho Interconexões internas do dispositivo PROFINET CBA |
|
| Número máximo de conexões internas com PROFINET CBA |
300 |
| Quantidade máxima de dados das conexões internas com PROFINET CBA |
2.400 bytes |
| Dados de desempenho interconexões PROFINET CBA para constantes |
|
| Número de conexões com constantes com máximo PROFINET CBA |
500 |
| Quantidade de dados como dados do usuário para interconexões com constantes com PROFINET CBA máximo |
4.000 bytes |
| Dados de desempenho Funcionalidade de proxy PROFINET CBA PROFIBUS |
|
| Função do produto com funcionalidade de proxy PROFINET CBA PROFIBUS |
Não |
| Gerenciamento de funções do produto, configuração, engenharia |
|
| Função do produto suporte MIB |
Sim |
| Protocolo é suportado |
|
|
● SNMP v1 |
Sim |
|
● SNMP v3 |
Sim |
|
● DCP |
Sim |
|
● LLDP |
Sim |
| Software de configuração |
|
|
● obrigatório |
STEP 7 V5.5 SP3 ou superior / STEP 7 Professional V12 (TIA Portal) ou superior |
|
● para PROFINET CBA necessário |
SIMATIC iMap V3.0 SP1 e superior |
| Funções do produto Diagnóstico |
|
| Função do produto Diagnóstico baseado na Web |
Sim |
| Interruptor de funções do produto |
|
| Característica do produto Interruptor |
Sim |
| Função do produto |
|
|
● gerenciado por switch |
Não |
|
● com interruptor IRT PROFINET IO |
Sim |
|
● Configuração com PASSO 7 |
Sim |
| Redundância de funções do produto |
|
| Função do produto |
|
|
● Redundância de anel |
Sim |
|
● Gerenciador de redundância |
Sim |
| O protocolo é compatível com Media Redundancy Protocol (MRP) |
Sim |
| Funções do produto Segurança |
|
| Versão do firewall |
inspeção estatal |
| Função do produto com conexão VPN |
IPSec |
| Tipo de algoritmos de criptografia com conexão VPN |
AES-256, AES-192, AES-128, 3DES-168, DES-56 |
| Tipo de procedimento de autenticação com conexão VPN |
Chave pré-compartilhada (PSK), certificados X.509v3 |
| Tipo de algoritmos de hash com conexão VPN |
MD5, SHA-1 |
| Número de conexões possíveis com conexão VPN |
32 |
| Função do produto |
|
|
● proteção por senha para aplicativos da Web |
Sim |
|
● ACL – baseado em IP |
Sim |
|
● ACL – baseado em IP para PLC/roteamento |
Sim |
|
● desligamento de serviços não obrigatórios |
Sim |
|
● Bloqueio de comunicação via portas físicas |
Sim |
|
● arquivo de log para acesso não autorizado |
Não |
| Tempo de funções do produto |
|
| Função do produto suporte SICLOCK |
Sim |
| A função do produto passa na sincronização de horário |
Sim |
| Protocolo é suportado |
|
|
● NTP |
Sim |
