| Ürün numarası |
6GK7443-1GX30-0XE0 |
| Ürün tipi tanımı |

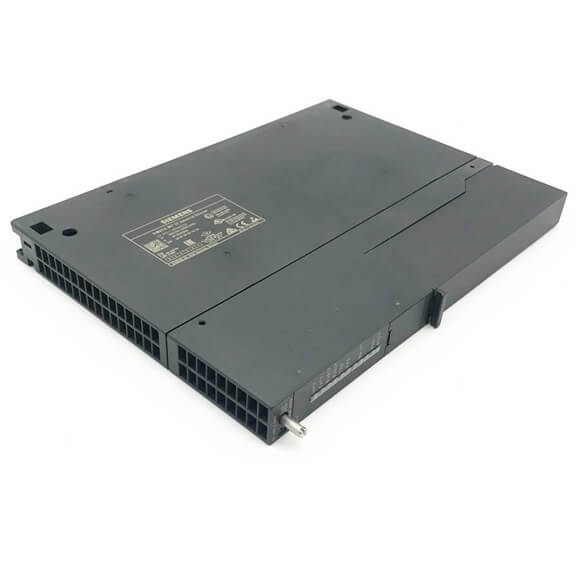

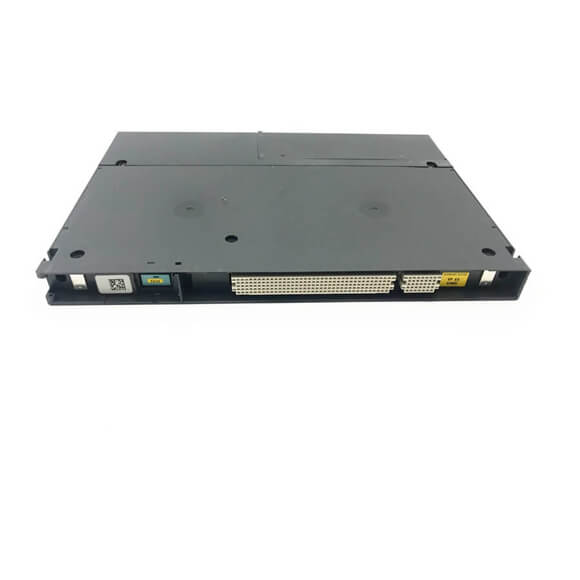

CP 443-1 İleri Düzey |
| Aktarım hızı |
|
| Aktarım hızı |
|
|
● 1. arayüzde |
10 … 1 000 Mbit/sn |
|
● 2. arayüzde |
10 … 100 Mbit/sn |
| Arayüzler |
|
| Arayüz sayısı acc. Endüstriyel Ethernet'e |
5 |
| Elektrik bağlantısı sayısı |
|
|
● 1. arayüzde acc. Endüstriyel Ethernet'e |
1 |
|
● 2. arayüzde acc. Endüstriyel Ethernet'e |
4 |
| Elektrik bağlantısı türü |
|
|
● 1. arayüzde acc. Endüstriyel Ethernet'e |
RJ45 bağlantı noktası |
|
● 2. arayüzde acc. Endüstriyel Ethernet'e |
RJ45 bağlantı noktası |
| çıkarılabilir depolama C-PLUG'ın tasarımı |
Evet |
| Besleme voltajı, akım tüketimi, güç kaybı |
|
| Besleme geriliminin gerilim tipi |
DC |
| Arka panel veriyolundan besleme gerilimi 1 |
5V |
| DC'de bağıl simetrik tolerans |
|
|
● 5 V'ta |
%5 |
| Tüketilen akım |
|
|
● tipik olarak 5 V DC'de arka panel veriyolundan |
1,8 bir |
| Güç kaybı [W] |
9 W |
| Ortam koşulları |
|
| Ortam sıcaklığı |
|
|
● çalışma sırasında |
0 … 60 °C |
|
● depolama sırasında |
-40 … +70 °C |
|
● taşıma sırasında |
-40 … +70 °C |
| Bağıl nem |
|
|
● maksimum çalışma sırasında 25 °C'de yoğuşmasız |
%95 |
| Koruma sınıfı IP'si |
IP20 |
| Tasarım, boyutlar ve ağırlıklar |
|
| Modül formatı |
Kompakt modül S7-400 tek genişlik |
| Genişlik |
25mm |
| Yükseklik |
290mm |
| Derinlik |
210mm |
| Net ağırlığı |
0,7 kilo |
| Ürün özellikleri, ürün işlevleri, ürün bileşenleri genel |
|
| Birim sayısı |
|
|
● CPU başına maksimum |
14 |
|
● Not |
maks. PN IO kontrolü olarak 4. |
| Performans verileri açık iletişimi |
|
| Maksimum GÖNDERME/ALMA blokları aracılığıyla açık iletişim için olası bağlantı sayısı |
64 |
| Veri miktarı |
|
|
● maksimum GÖNDERME/ALMA blokları aracılığıyla açık iletişim için ISO bağlantısı başına kullanıcı verileri olarak |
8 Kibyte |
|
● maksimum GÖNDERME/ALMA blokları aracılığıyla açık iletişim için TCP bağlantısında ISO başına kullanıcı verileri olarak |
8 Kibyte |
|
● maksimum GÖNDERME/ALMA blokları aracılığıyla açık iletişim için TCP bağlantısı başına kullanıcı verisi olarak |
8 Kibyte |
|
● maksimum GÖNDERME/ALMA blokları aracılığıyla açık IE iletişimi için UDP bağlantısı başına kullanıcı verileri olarak |
2 Kibyte |
| Açık iletişim için olası bağlantı sayısı |
|
|
● maksimum T blokları aracılığıyla |
64 |
| Veri miktarı |
|
|
● maksimum T blokları aracılığıyla açık iletişim için TCP bağlantısında ISO başına kullanıcı verileri olarak |
1 452 bayt |
| Performans verileri S7 iletişimi |
|
| S7 iletişimi için olası bağlantı sayısı |
|
|
● maksimum |
128; birden fazla CPU kullanırken |
|
● maksimum PG bağlantılarıyla |
2 |
| Performans verileri çoklu protokol modu |
|
| Çoklu protokol moduna sahip etkin bağlantı sayısı |
128 |
| Performans verileri BT işlevleri |
|
| Olası bağlantı sayısı |
|
|
● maksimum FTP aracılığıyla istemci olarak |
20 |
|
● maksimum FTP aracılığıyla sunucu olarak |
10 |
| Olası bağlantı sayısı |
|
|
● maksimum HTTP aracılığıyla sunucu olarak |
4 |
|
● maksimum e-posta istemcisi olarak |
1 |
| Maksimum e-posta için kullanıcı verisi olarak veri miktarı |
8 Kibyte |
| Kullanıcı hafızasının depolama kapasitesi |
|
|
● flash bellek dosya sistemi olarak |
30 Mibayt |
|
● RAM olarak |
16 Mibayt |
|
● merkezi yedek pil yoluyla ek olarak RAM olarak ara belleğe alınır |
512 Kibayt |
| Flash bellek hücrelerinin olası yazma döngülerinin sayısı |
100 000 |
| Performans verileri PN IO kontrolörü olarak PROFINET iletişimi |
|
| Ürün fonksiyonu PROFINET IO kontrolörü |
Evet |
| PROFINET IO kontrolöründeki kullanılabilir toplam PN IO cihazı sayısı |
128 |
| PROFINET IO kontrolöründeki kullanılabilir PN IO IRT cihazlarının sayısı |
64 |
| Raf başına PROFINET'li harici PN IO hattı sayısı |
4 |
| Veri miktarı |
|
|
● PROFINET IO kontrolörü maksimum olarak giriş değişkenleri için kullanıcı verileri olarak |
4 Kibyte |
|
● PROFINET IO kontrolörü maksimum olarak giriş değişkenleri için kullanıcı verileri olarak |
4 Kibyte |
|
● maksimum PROFINET IO kontrolörü olarak PN IO cihazı başına giriş değişkenleri için kullanıcı verileri olarak |
1 433 bayt |
|
● maksimum PROFINET IO kontrolörü olarak PN IO cihazı başına çıkış değişkenleri için kullanıcı verileri olarak |
1 433 bayt |
|
● PROFINET IO kontrolörü maksimum olarak her alt modül için PN IO cihazı başına giriş değişkenleri için kullanıcı verileri olarak |
240 bayt |
|
● PROFINET IO kontrolörü maksimum olarak her alt modül için PN IO cihazı başına çıkış değişkenleri için kullanıcı verileri olarak |
240 bayt |
| Performans verileri PROFINET CBA |
|
| PROFINET CBA ile uzaktan bağlantı ortağı sayısı |
64 |
| PROFINET CBA ile toplam bağlantı sayısı |
600 |
| Veri miktarı |
|
|
● maksimum PROFINET CBA ile dijital girişler için kullanıcı verileri olarak |
8 Kibyte |
|
● maksimum PROFINET CBA ile dijital çıkışlar için kullanıcı verileri olarak |
8 Kibyte |
|
● maksimum PROFINET CBA ile çevrimsiz aktarım durumunda diziler ve veri türleri için kullanıcı verileri olarak |
8 Kibyte |
|
● maksimum döngüsel aktarımla PROFINET CBA ile diziler ve veri türleri için kullanıcı verileri olarak |
250 bayt |
|
● maksimum yerel ara bağlantı durumunda PROFINET CBA ile diziler ve veri türleri için kullanıcı verileri olarak |
2 400 bayt |
| Performans verileri PROFINET CBA çevrimsel olmayan aktarımla uzaktan ara bağlantı |
|
| PROFINET CBA ile çevrimsel olmayan iletim durumunda uzak ara bağlantıların yenileme süresi |
100 ms |
| Maksimum PROFINET CBA ile çevrimsel olmayan iletim durumunda giriş değişkenlerine uzaktan bağlantı sayısı |
150 |
| Maksimum PROFINET CBA ile çevrimsel olmayan iletim durumunda çıkış değişkenlerine uzaktan bağlantı sayısı |
150 |
| Veri miktarı |
|
|
● PROFINET CBA ile döngüsel olmayan iletim durumunda giriş değişkenleri ile uzaktan ara bağlantılar için kullanıcı verileri olarak |
8 Kibyte |
|
● PROFINET CBA ile döngüsel olmayan iletim durumunda çıkış değişkenleri ile uzaktan ara bağlantılar için kullanıcı verileri olarak |
8 Kibyte |
| Performans verileri PROFINET CBA döngüsel aktarımla uzaktan ara bağlantı |
|
| Döngüsel aktarımla PROFINET CBA ile uzak ara bağlantıların yenileme süresi |
10 ms |
| Maksimum çevrimsel aktarımla PROFINET CBA ile giriş değişkenlerine uzaktan bağlantı sayısı |
250 |
| Maksimum çevrimsel aktarımla PROFINET CBA ile çıkış değişkenlerine uzaktan bağlantı sayısı |
250 |
| Veri miktarı |
|
|
● maksimum çevrimsel aktarımla PROFINET CBA ile giriş değişkenleri ile uzaktan ara bağlantılar için kullanıcı verileri olarak |
2 000 bayt |
|
● maksimum döngüsel aktarımla PROFINET CBA ile çıkış değişkenleri ile uzaktan ara bağlantılar için kullanıcı verileri olarak |
2 000 bayt |
| PROFINET çevrimsel olmayan performans verileri PROFINET CBA HMI değişkenleri |
|
| PROFINET CBA ile çevrimsel olmayan iletim durumunda HMI değişkenleri için bağlanabilen HMI istasyonlarının sayısı |
3 |
| PROFINET CBA ile çevrimsel olmayan iletim durumunda HMI değişkenlerinin yenileme süresi |
500 ms |
| Maksimum PROFINET CBA ile çevrimsel olmayan iletim durumunda HMI değişkenlerinin sayısı |
200 |
| Maksimum PROFINET CBA ile çevrimsel olmayan iletim durumunda HMI değişkenleri için kullanıcı verileri olarak veri miktarı |
8 Kibyte |
| Performans verileri PROFINET CBA cihazı-dahili ara bağlantılar |
|
| Maksimum PROFINET CBA ile dahili bağlantı sayısı |
300 |
| PROFINET CBA ile dahili bağlantıların maksimum veri miktarı |
2 400 bayt |
| Performans verileri PROFINET CBA'nın sabitlere ara bağlantıları |
|
| Maksimum PROFINET CBA ile sabitli bağlantı sayısı |
500 |
| Maksimum PROFINET CBA ile sabitlerle ara bağlantılar için kullanıcı verisi olarak veri miktarı |
4 000 bayt |
| Performans verileri PROFINET CBA PROFIBUS proxy işlevselliği |
|
| PROFINET CBA PROFIBUS proxy işlevselliğine sahip ürün işlevi |
HAYIR |
| Ürün fonksiyonları yönetimi, konfigürasyonu, mühendisliği |
|
| Ürün fonksiyonu MIB desteği |
Evet |
| Protokol destekleniyor |
|
|
● SNMP v1 |
Evet |
|
● SNMP v3 |
Evet |
|
● DCP |
Evet |
|
● LLDP |
Evet |
| Konfigürasyon yazılımı |
|
|
● gerekli |
STEP 7 V5.5 SP3 veya üzeri / STEP 7 Professional V12 (TIA Portal) veya üzeri |
|
● PROFINET CBA için gereklidir |
SIMATIC iMap V3.0 SP1 ve üzeri |
| Ürün fonksiyonları Tanılama |
|
| Ürün fonksiyonu Web tabanlı teşhis |
Evet |
| Ürün fonksiyonları Anahtar |
|
| Ürün özelliği Anahtar |
Evet |
| Ürün işlevi |
|
|
● anahtarla yönetilen |
HAYIR |
|
● IRT PROFINET IO anahtarıyla |
Evet |
|
● STEP 7 ile konfigürasyon |
Evet |
| Ürün fonksiyonları yedekliliği |
|
| Ürün işlevi |
|
|
● Zil yedekliliği |
Evet |
|
● Artıklık yöneticisi |
Evet |
| Protokol desteklenir Medya Artıklık Protokolü (MRP) |
Evet |
| Ürün fonksiyonları Güvenlik |
|
| Güvenlik duvarı sürümü |
durum denetimi |
| VPN bağlantısıyla ürün işlevi |
IPSec |
| VPN bağlantısıyla şifreleme algoritmalarının türü |
AES-256, AES-192, AES-128, 3DES-168, DES-56 |
| VPN bağlantısıyla kimlik doğrulama prosedürünün türü |
Önceden paylaşılmış anahtar (PSK), X.509v3 sertifikaları |
| VPN bağlantısıyla karma algoritma türü |
MD5, SHA-1 |
| VPN bağlantısıyla olası bağlantı sayısı |
32 |
| Ürün işlevi |
|
|
● Web uygulamaları için parola koruması |
Evet |
|
● ACL – IP tabanlı |
Evet |
|
● ACL – PLC/yönlendirme için IP tabanlı |
Evet |
|
● gerekli olmayan hizmetlerin kapatılması |
Evet |
|
● Fiziksel bağlantı noktaları aracılığıyla iletişimin engellenmesi |
Evet |
|
● yetkisiz erişime yönelik günlük dosyası |
HAYIR |
| Ürün fonksiyon süresi |
|
| Ürün fonksiyonu SICLOCK desteği |
Evet |
| Ürün fonksiyonu geçiş zaman senkronizasyonu |
Evet |
| Protokol destekleniyor |
|
|
● NTP |
Evet |
