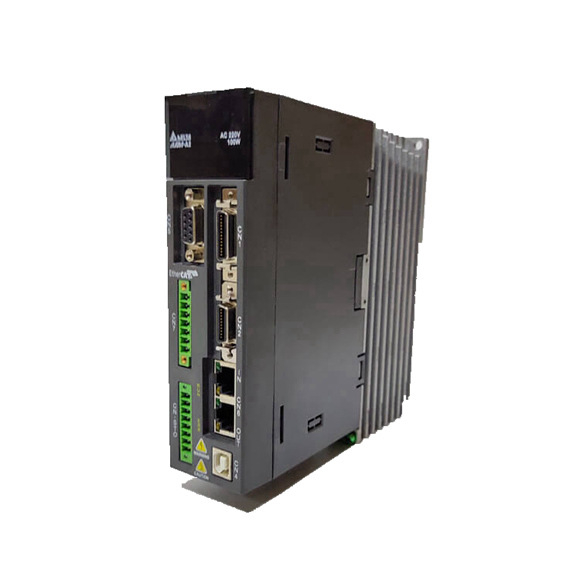

| Delta Asda-A2 Servo Drive |
100 w |
200 w |
400 w |
750 w |
1 kW |
1,5 kW |
2 kW |
3 kW |
4,5 kW |
5,5 kW |
7,5 kW |
11 kW |
15kw |
| Delta Asda-A2 Servo Drive |
01 |
02 |
04 |
07 |
10 |
15 |
20 |
30 |
45 |
55 |
75 |
1b |
1F |
| Fază / tensiune de alimentare |
Trifazic / monofazat 220VAC |
3-faza 220Vac |
| Interval de tensiune admisibil |
1 fază / 3-fază 200 ~ 230VAC, -15% ~ 10% |
3 -faza 200 ~ 230VAC, -15% ~ 10% |
| Curent de intrare (3PH) (unități: ARMS) |
0.39 |
1.11 |
1.86 |
3.66 |
4.68 |
5.9 |
8.76 |
9.83 |
17.5 |
19.4 |
26.3 |
48 |
63 |
| Curent de intrare (1PH) (unități: ARMS) |
0.69 |
1.92 |
3.22 |
6.78 |
8.88 |
10.3 |
- |
- |
- |
- |
- |
- |
- |
| Curent continuu de ieșire (unități: brațe) |
0.9 |
1.55 |
2.6 |
5.1 |
7.3 |
8.3 |
13.4 |
19.4 |
32.5 |
40 |
47.5 |
54.4 |
70 |
| Sistem de răcire |
Circulația aerului natural |
Răcire ventilatoare |
| Rezoluția codificatorului / rezoluția de feedback |
Codificator incremental: codificator de 20 biți: 17 biți: 17 biți |
| Controlul circuitului principal |
SVPWM (modularea lățimii pulsului vectorial spațial) Control |
| Moduri de reglare |
Auto / manual |
| Rezistență regenerativă |
Nici unul |
Încorporat |
Extern |
| Max. Frecvența pulsului de intrare (numai pentru modul non-DMCNET) |
Max. 500kpps / 4mpps (driver de linie), max. 200kpps (Open Collector) |
| Tipul pulsului (numai pentru modul non-DMCNET) |
Puls + direcție, o fază + B fază, puls CCW + Pulse CW |
| Sursa de comandă |
Trenul de impuls extern (modul PT) (numai pentru modul non-DMCNET) / parametri interni (modul PR) |
| Strategia de netezire |
/RZ-SDVV DQG 3-FXUYH ¿OWHU |
| Echipament electronic |
Angrenaj electronic N/M multiplu N: 1 ~ 32767, M: 1: 32767 (1/50 |
| Ieșire de monitor analog |
Semnalul de monitorizare poate seta prin parametri (interval de tensiune de ieșire: ›8V) |
| Funcții de protecție |
SupraCurrent, supratensiune, subvenții, supraîncălzire a motorului, eroare de regenerare, suprasolicitare, viteză suprasolicitată, comandă anormală de control al pulsului, abatere excesivă, eroare de codificare, eroare de ajustare, oprire de urgență activată, eroare de comutare a limitării inversă/ înainte, poziție abatere excesivă a buclei de control între ele, eroare de comunicare serială, a pierderii în fază de intrare, timp de comunicare, CN2, protecție de scurtcircuit a U, V, W, Terminale CN3 |
| Interfață de comunicare |
RS-232 / RS-485 / CANOPEN / USB / DMCNET |
