| Название модели |
ДОП-Б10С411 |
ДОП-Б10С511 |

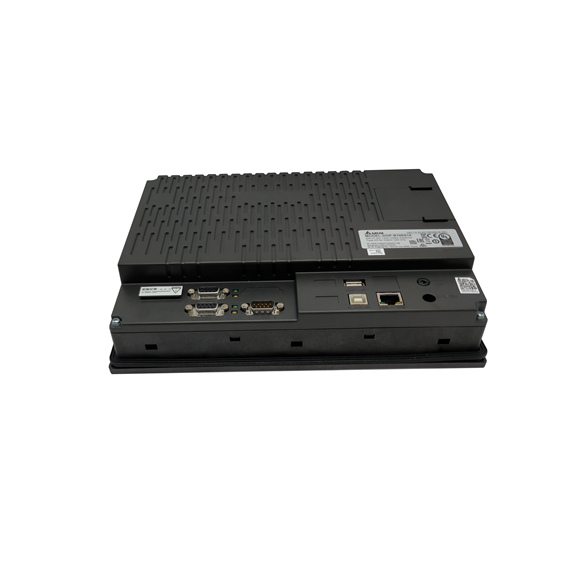

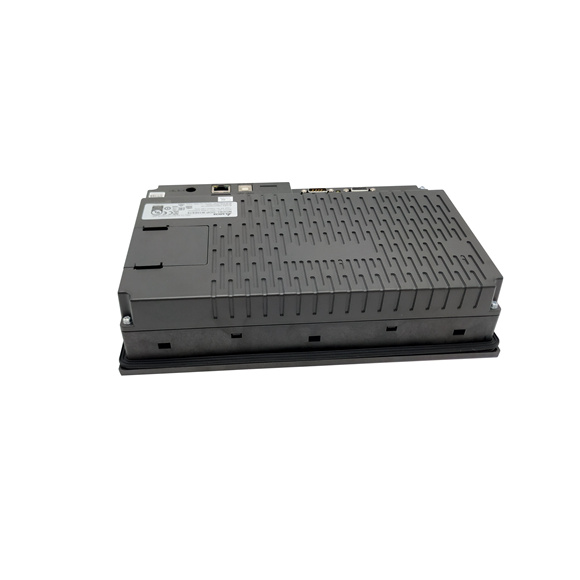

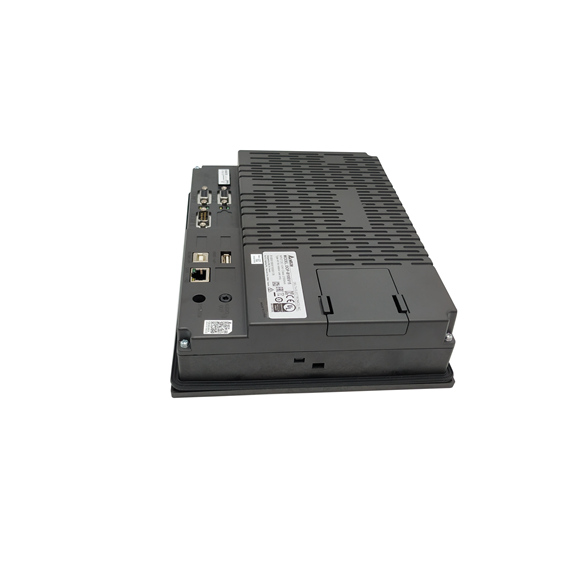

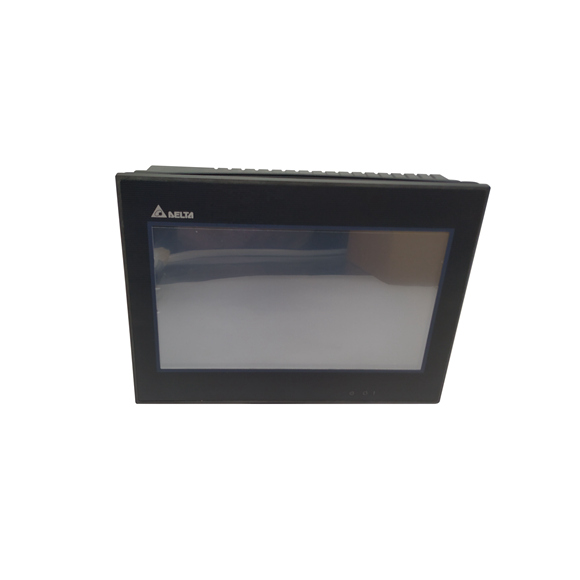

ДОП-B10E515 |
| ЖК-МОДУЛЬ
Тип дисплея |
10,1-дюймовый широкоэкранный TFT-ЖК-дисплей
(65536 цветов) |
10,4-дюймовый TFT-ЖК-дисплей
(65536 цветов) |
10,4-дюймовый TFT-ЖК-дисплей
(65536 цветов) |
|
Разрешение |
800 х 480 пикселей |
800 х 600 пикселей |
800 х 600 пикселей |
|
Подсветка |
Светодиодная подсветка (период полураспада менее 20 000 часов при 25°C) (Примечание 1) |
|
Размер дисплея |
219,6 х 131,76 мм |
211,2 х 158,4 мм |
211,2 х 158,4 мм |
| Операционная система |
Дельта ОС реального времени |
| MCU |
32-битный RISC-микроконтроллер |
| Флэш-ПЗУ |
Флэш-ПЗУ 128 МБ
(Система ОС: 30 МБ / Резервное копирование: 16 МБ / Пользовательское приложение: 82 МБ) |
| SDRAM |
64МБ |
| Резервная память |
32Кбайт |
| Аудиовыход
Зуммер |
Многотональная частота (2K ~ 4K Гц) / 85 дБ |
|
ВСПОМОГАТЕЛЬНЫЙ |
Н/Д |
Стерео выход |
|
Интерфейс Ethernet |
Н/Д |
ИЭЭЭ 802.3, ИЭЭЭ 802.3у |
|
Н/Д |
Автоматическое определение скорости 10/100 Мбит/с (есть
встроенная изолированная цепь питания (Примечание 3) ) |
| Карта памяти |
Н/Д |
SD-карта (поддерживает SDHC) |
| USB |
1 ведомый USB-накопитель версии 2.0
1 USB-хост (примечание 2), версия 1.1 |
|
Серийный COM Порт COM1 |
RS-232 (поддерживает аппаратное управление потоком данных) |
|
COM2 |
РС-232/485 |
РС-232/485 |
РС-232/422/485
(имеет встроенную изолированную цепь питания (Примечание 3)) |
|
COM3 |
РС-232/422/485 |
РС-232/422/485 |
РС-232/422/485
(имеет встроенную изолированную цепь питания (Примечание 3)) |
| Вечный календарь (RTC) |
Встроенный |
| Метод охлаждения |
Естественная циркуляция воздуха |
| Сертификат безопасности |
UL (примечание 4) / CE (примечание 4) |
| Водоустойчивая степень |
IP65 |
| Рабочее напряжение
(Примечание 3) |
+24 В постоянного тока (-10% ~ +15%) |
| Выносливость по напряжению |
500 В переменного тока в течение 1 минуты
(между зарядкой (клемма DC24V) и клеммами FG) |
| Потребляемая мощность
(Примечание 3) |
6,6 Вт |
6,1 Вт |
9,6 Вт |
| Резервная батарея |
Литиевая батарея 3 В CR2032 × 1 |
| Срок службы резервной батареи |
Это зависит от используемой температуры и условий использования,
около 3 лет и более при 25°C. |
| Рабочая температура |
оо
0 С ~ 50 С |
| Температура хранения |
оо
-20 С ~ +60 С |
| Влажность окружающей среды |
оо
10–90 % относительной влажности [0 – 40 C], 10 – 55 % относительной влажности [41 – 50 C] Степень загрязнения 2 |
| Вибрация |
Соответствует IEC 61131-2 5 Гц≦f<8,3Гц = непрерывный: 3,5 мм, 8,3Гц≦f
≦150 Гц = непрерывно: 1,0 г |
| Шок |
Соответствует IEC 60068-2-27 пиковая нагрузка 15g длительностью 11 мс, направления X, Y, Z 6 раз |
| Размеры
(Ш) x (В) x (Г) мм |
272 х 200 х 61 |
299 х 224 х 46,8 |
299 х 224 х 46,8 |
| Вырез в панели
(Ш) х (В) мм |
261,3 х 189,3 |
285,2 х 210,2 |
285,2 х 210,2 |
| Масса |
Прибл. 1520г |
Прибл. 1735г |
Прибл. 1600г |
