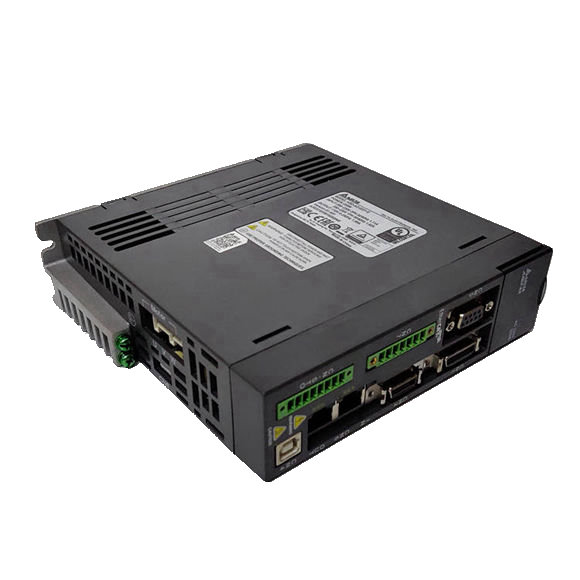

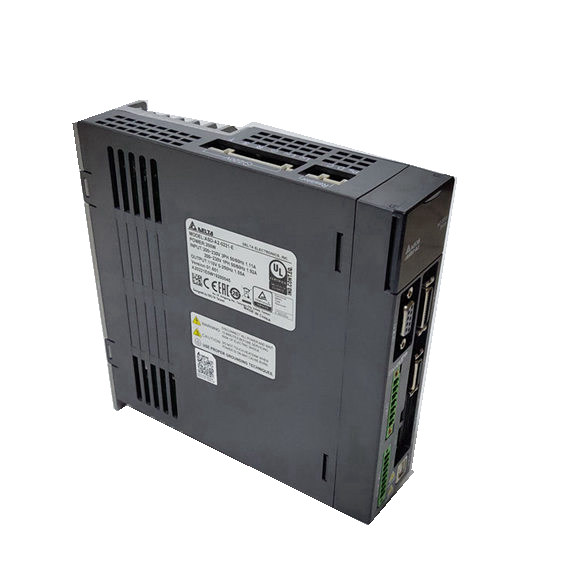

| Сервопривод Delta ASDA-A2 |
100 Вт |
200 Вт |
400 Вт |
750 Вт |
1 кВт |
1,5 кВт |
2 кВт |
3 кВт |
4,5 кВт |
5,5 кВт |
7,5 кВт |
11 кВт |
15кВт |
| Сервопривод Delta ASDA-A2 |
01 |
02 |
04 |
07 |
10 |
15 |
20 |
30 |
45 |
55 |
75 |
1Б |
1F |
| Электропитание Фаза/Напряжение |
Трехфазный/Однофазный 220 В переменного тока |
3-фазное 220 В переменного тока |
| Допустимый диапазон напряжения |
1-фазное/3-фазное 200–230 В переменного тока, -15–10 % |
3-фазное 200–230 В переменного тока, -15–10 % |
| Входной ток (3 фазы) (единицы измерения: Arm) |
0.39 |
1.11 |
1.86 |
3.66 |
4.68 |
5.9 |
8.76 |
9.83 |
17.5 |
19.4 |
26.3 |
48 |
63 |
| Входной ток (1PH) (единицы измерения: Arms) |
0.69 |
1.92 |
3.22 |
6.78 |
8.88 |
10.3 |
– |
– |
– |
– |
– |
– |
– |
| Непрерывный выходной ток (единицы измерения: Arms) |
0.9 |
1.55 |
2.6 |
5.1 |
7.3 |
8.3 |
13.4 |
19.4 |
32.5 |
40 |
47.5 |
54.4 |
70 |
| Система охлаждения |
Естественная циркуляция воздуха |
Вентиляторное охлаждение |
| Разрешение энкодера/разрешение обратной связи |
Инкрементальный энкодер: 20 бит ƞАбсолютный энкодер: 17 бит |
| Управление главной цепью |
Управление SVPWM (пространственно-векторная широтно-импульсная модуляция) |
| Режимы настройки |
Авто / Ручной |
| Регенеративный резистор |
Никто |
Встроенный |
Внешний |
| Макс. Частота входного импульса (только для режима без DMCNET) |
Макс. 500Kpps / 4Mpps (драйвер линии), макс. 200 тыс. пакетов в секунду (открытый коллектор) |
| Тип импульса (только для режима без DMCNET) |
Импульс + направление, фаза A + фаза B, импульс против часовой стрелки + импульс по часовой стрелке |
| Источник команды |
Внешняя последовательность импульсов (режим PT) (только для режима без DMCNET) / Внутренние параметры (режим PR) |
| Стратегия сглаживания |
/RZ-SDVV DQG 3-FXUYH ¿OWHU |
| Электронное снаряжение |
Электронный редуктор N/M кратный N: 1~32767, M: 1:32767 (1/50 |
| Аналоговый выход монитора |
Сигнал монитора можно установить с помощью параметров (диапазон выходного напряжения: >8 В) |
| Защитные функции |
Перегрузка по току, Повышенное напряжение, Пониженное напряжение, Перегрев двигателя, Ошибка регенерации, Перегрузка, Превышение скорости, Ненормальная импульсная команда управления, Чрезмерное отклонение, Ошибка энкодера, Ошибка регулировки, Активирован аварийный останов, Ошибка концевого выключателя обратного/вперед, Чрезмерное отклонение положения контура управления при полном закрытии, Ошибка последовательной связи, Потеря фазы входного питания, Тайм-аут последовательной связи, Защита от короткого замыкания U, V, W и CN1, CN2, Терминалы CN3 |
| Коммуникационный интерфейс |
RS-232/RS-485/CANopen/USB/DMCNET |
