| Элемент |

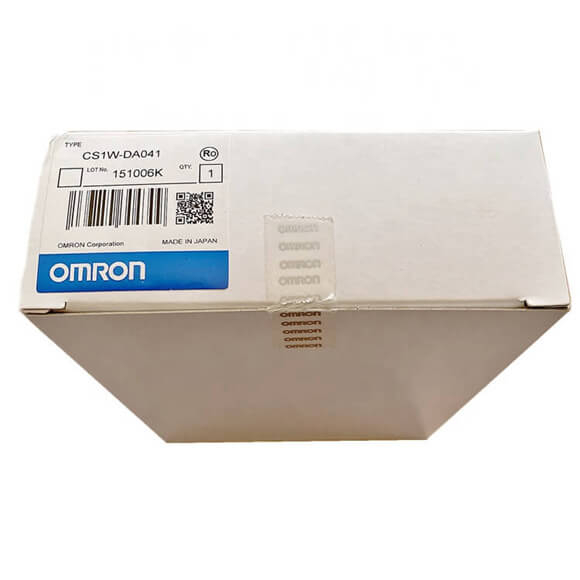

CS1W-DA041 |
CS1W-DA08V |
CS1W-DA08C |
| Применимая модель ПЛК |
серия CS |
| Тип устройства |
Специальный блок ввода-вывода CS1 |
| Изоляция *1 |
Между сигналами ввода-вывода и ПЛК: оптопара (без изоляции между отдельными сигналами ввода-вывода). |
| Внешние терминалы |
21-точечная съемная клеммная колодка (винты M3) |
| Потребляемая мощность |
130 мА макс. при 5 В постоянного тока,
180 мА макс. при 26 В постоянного тока |
130 мА макс. при 5 В постоянного тока,
180 мА макс. при 26 В постоянного тока |
130 мА макс. при 5 В постоянного тока,
250 мА макс. при 26 В постоянного тока |
| Размеры (мм) *2 |
35 ´ 130 ´ 126 (Ш ´ В ´ Г) |
| Масса |
450 г макс. |
| Общие характеристики |
Соответствует общим спецификациям для SYSMAC серии CS. |
| Монтажное положение |
Стойка ЦП серии CS или стойка расширения серии CS
(Невозможно установить в стойку расширения ввода-вывода C200H или ведомую стойку SYSMAC BUS.) |
| Максимальное количество единиц |
Зависит от блока питания. *3 |
|
Обмен данными с модулями ЦПУ *4 |
Специальная область блока ввода-вывода
От CIO 200000 до CIO 295915 (Слова от CIO 2000 до CIO 2959) |
| Внутренняя область DM специального модуля ввода-вывода (D20000–D29599) |
| Количество аналоговых выходов |
4 |
8 |
8 |
|
Диапазоны выходного сигнала *5 |
1–5 В/4–20 мА
от 0 до 5 В от 0 до 10 В от -10 до 10 В |
от 1 до 5 В
от 0 до 5 В от 0 до 10 В от -10 до 10 В |
от 4 до 20 мА |
| Выходное сопротивление |
0,5 Ом макс. (для выходного напряжения) |
| Макс. выходной ток (для 1 точки) |
12 мА (для выхода напряжения) |
| Максимально допустимое сопротивление нагрузки |
600 Ом (токовый выход) *9 |
– |
600 Ом (токовый выход) *8 |
| Разрешение |
4000 (полная шкала) |
| Установить данные |
16-битные двоичные данные |
|
Точность *6 |
23±2°С: |
Выходное напряжение: ±0,3% от полной шкалы. Токовый выход: ±0,5% от полной шкалы. |
|
|
От 0°C до 55°C: Выходное напряжение: ±0,5% от полной шкалы Токовый выход: ±0,8% от полной шкалы |
| Время цифро-аналогового преобразования *7 |
1,0 мс/точка макс. |
|
Функции вывода |
Функция удержания выхода |
Выводит указанный статус вывода (CLR, HOLD или MAX) при любом из следующих обстоятельств. Когда бит разрешения преобразования выключен. *8
В режиме настройки, когда во время настройки выводится значение, отличное от выходного числа. При возникновении ошибки настройки выхода или фатальной ошибки в ПЛК. Когда модуль ЦПУ находится в режиме ожидания. Когда нагрузка ВЫКЛ. |
