| Špecifikácie |

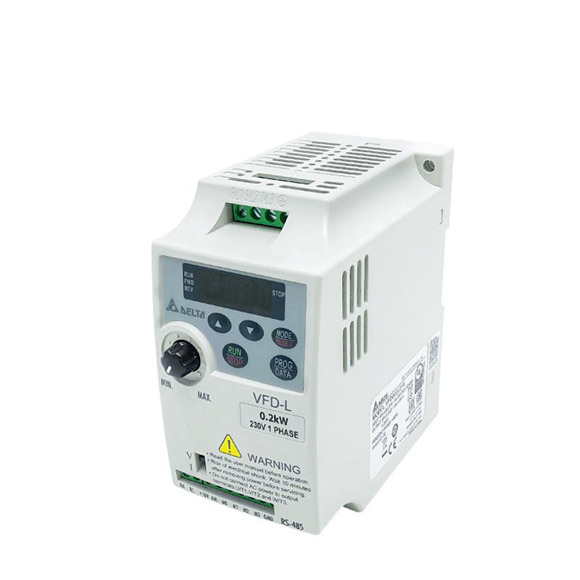

Delta invertory radu VFD-L |
Delta invertory radu VFD-L |
| Trieda napätia |
115 V |
230 V |
| Číslo modelu VFD-LA/B |
|
004 |
002 |
004 |
007 |
015 |
| Použiteľný výkon motora (kW) |
|
0.4 |
0.2 |
0.4 |
0.7 |
1.5 |
| Menovitá výstupná kapacita (KVA) |
0.6 |
1.0 |
0.6 |
1.0 |
1.6 |
2.7 |
| Menovitý výstupný prúd (A) |
1.6 |
2.5 |
1.6 |
2.5 |
4.2 |
7.0 |
| Max. Výstupné napätie (V) |
3-fázové zodpovedá dvojitému vstupnému napätiu |
Trojfázový zodpovedá vstupnému napätiu |
| Menovitá frekvencia (Hz) |
1,0 ~ 400 Hz |
| Menovitý vstupný prúd (A) |
6 |
9 |
4,9/1,9 |
6,5/2,7 |
9,7/5,1 |
*/9 |
| Tolerancia vstupného napätia |
Jednofázové 90~132V 50/60Hz |
Jedno / 3-fázové 180~264V 50/60Hz |
3-fázový 180~264V50/60Hz |
| Frekvenčná tolerancia |
± 5 % |
| Riadiaci systém |
SVPWM (Sínusová pulzná šírková modulácia, prenášaná frekvencia 3kHz~10kHz) |
| Rozlíšenie výstupnej frekvencie |
0,1 Hz |
| Charakteristika krútiaceho momentu |
Vrátane automatického krútiaceho momentu, automatickej kompenzácie sklzu, štartovací krútiaci moment môže byť 150% pri 5 Hz |
| Odolnosť pri preťažení |
150 % menovitého prúdu po dobu 1 minúty |
| Čas zrýchlenia/spomalenia |
0,1 ~ 600 sek. (možno nastaviť individuálne) |
| V/F vzor |
V/F vzor nastaviteľný |
| Stupeň prevencie zablokovania |
20~200%, nastavenie menovitého prúdu |
| Nastavenie frekvencie
Externý signál klávesnice |
Nastavenie pomocou kláves ▲▼ alebo VR
Potenciometer-5KW/0,5W, DC 0 ~ +10V (vstupná impedancia 47KW), 4~20mA (výstupná impedancia 250W), multifunkčné vstupy 1 až 3 (3 kroky, JOG, príkaz UP/DOWN), nastavenie komunikácie |
| Nastavenie prevádzky
Klávesnica |
Nastavenie pomocou kláves RUN//STOP |
| Signál
Vonkajší signál |
M0,M1,M2,M3 je možné kombinovať tak, aby ponúkali rôzne režimy prevádzky, komunikačný port RS-485 |
| Multifunkčný vstupný signál |
Viacstupňový výber 0 až 3, krokovanie, blokovanie zrýchlenia/spomalenia, prvý/druhý spínač zrýchlenia/spomalenia, počítadlo, prevádzka PLC, výber externého základného bloku (NC,NO) |
| Multifunkčný výstupný signál |
AC pohon v prevádzke, dosiahnutá frekvencia, nenulová rýchlosť, základný blok, indikácia poruchy, lokálna/diaľková indikácia, indikácia prevádzky PLC. |
| Iná funkcia |
AVR, S-krivka, Prevencia prepätia, Brzdenie jednosmerným prúdom, Záznamy porúch, Nastaviteľná prenášaná frekvencia, Nastavenie počiatočnej frekvencie jednosmerného brzdenia, Prevencia zablokovania nadprúdu, Okamžitý reštart výpadku prúdu, Reverzná inhibícia, Limity frekvencie, Uzamknutie/Reset parametrov |
| Ochrana |
Prepätie, nadprúd, podpätie, preťaženie, elektronické teplo, prehriatie, samotestovanie |
| Iné |
Vrátane EMI filtra |
| Chladenie |
Nútené chladenie vzduchom |
| Miesto inštalácie |
Nadmorská výška 1 000 m alebo menej, chráňte pred korozívnymi plynmi, kvapalinami a prachom |
| Teplota okolia |
-10℃-40℃ (nekondenzuje a nezmrazuje) |
| Skladovacia teplota |
-20 ℃ až 60 ℃ |
| Okolitá vlhkosť |
Pod 90 % RH (bez kondenzácie) |
| Vibrácie |
9,80665 m/s2 (1G) menej ako 20 Hz, 5,88 m/s2 (0,6 Gat) 20 až 50 Hz |
