| Položka |
Špecifikácie |
|
|

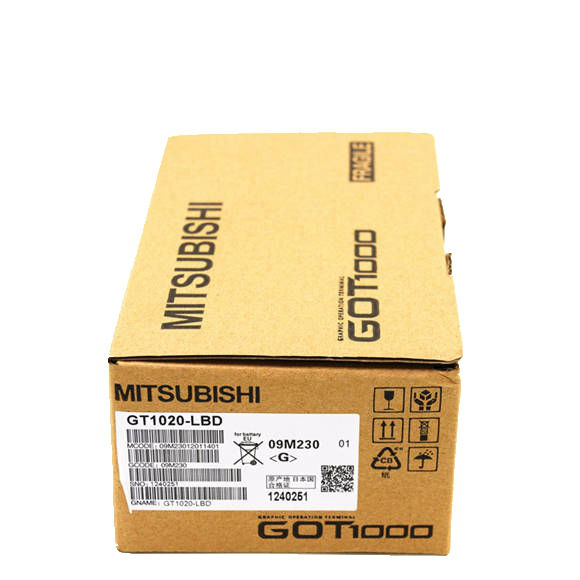

| Mitsubishi HMI dotyková obrazovka GT1020 |
GT1020-LBDW/LWDW |
GT1020-LBDW2/LWDW2 |
GT1020-LBLW/LWLW |
| Zobraziť sekciu*1 |
STN monochroma (biela/čierna) tekutý kryštál |
|
|
| Veľkosť obrazovky |
3,7 ″ |
|
|
| Rozlíšenie |
160 64 bodov (horizontálny formát) |
|
|
| Veľkosť |
W86.4 (3,4) H34,5 (1,35) [mm] (palec) (horizontálny formát) |
|
|
| Značka |
16-bodové štandardné písmo: 20 znakov 4 riadky (horizontálny formát) |
|
|
| farba |
Monochrom (biela/čierna) |
|
|
| Uhol zobrazenia |
Vľavo/vpravo: 30 stupňov, vrchol: 20 stupňov, spodná časť: 30 stupňov (horizontálny formát) |
|
|
| Kontrast |
16-stupňová úprava |
|
|
| Iba intenzita LCD |
300 [CD/M2] (v bielej farbe) |
|
|
| Životnosť |
Približne 50 000h. (Čas na intenzitu zobrazenia sa stane 1/5 pri prevádzkovej okolitej teplote 25) |
|
|
| Podsvietenie |
LED s 3 dostupnými farbami (biela, červená, ružová) (bez výmeny), stav podsvietenia (farby, ON/BLINK/OFF) Ovládanie, nastaviteľný čas aktivácie obrazovky Nastavenie systému systému*2 umožňuje PLC ovládať stav podsvietenia. |
|
|
| Dotykový panel
Počet dotykových kľúčov |
Maximálne 50 klávesov/obrazovky (Analógový odporový dotykový film) |
|
|
| Veľkosť |
Minimálne 2 2 bodky (na kľúč) |
|
|
|
Súčasné lisovanie dvoch (alebo viacerých) oblastí (2-bodový tlač) |
Nie je podporované (súčasné stlačenie dvoch alebo viacerých oblastí na obrazovke môže aktivovať prepínač medzi týmito oblasťami.) |
|
|
| Životnosť |
1 miliónkrát alebo viac (prevádzková sila 0,98 n max.) |
|
|
| Pamiatka
C Drive*3 |
Flash Memory (interná) na ukladanie údajov o projekte (512 kBytes alebo menej), OS, Alarm História, údaje o receptúre a nastavenie akcie času |
|
|
| Život (počet časov zápisu) |
100 000 krát |
|
|
| PC Komunikácia |
RS-232 1chtransmisia Rýchlosť: 115 200/57 600/38,400/19,200/9 600/4 800 bps Tvar: Mini Din 6 kolíkov (žena)
Aplikácia: PC Communication (Upload/Stiahnuť dáta projektu, inštalácia OS, Transparentná funkcia) |
|
|
| Výstup bzučiaka (bzučiak, ktorý znie pri stlačení dotykových klávesov) |
Jeden tón (dlhé/krátke/vypnuté nastaviteľné) |
|
|
| Environmentálna ochranná štruktúra*5 |
Rovnocenné s IP67 (JEM1030) (predná časť) (horizontálny formát) |
|
|
| Externé rozmery |
W113 (4,44) H74 (2,91) D27 (1,06) [mm] (palec) (horizontálny formát) |
|
|
| Rozmery rezania panelov |
W105 (4.13) H66 (2,59) [mm] (palec) (horizontálny formát) |
|
|
| Váha |
0,2 kg (okrem montážnych príslušenstiev) |
0,18 kg (s výnimkou montážnych príslušenstiev) |
|
| Kompatibilný softvérový balík |
GT Designer2 Version2.58L alebo NEIRSE/GT Designer3 verzia1.01b alebo neskôr |
|
|
