| Пункт |
Технічні характеристики |
|
|

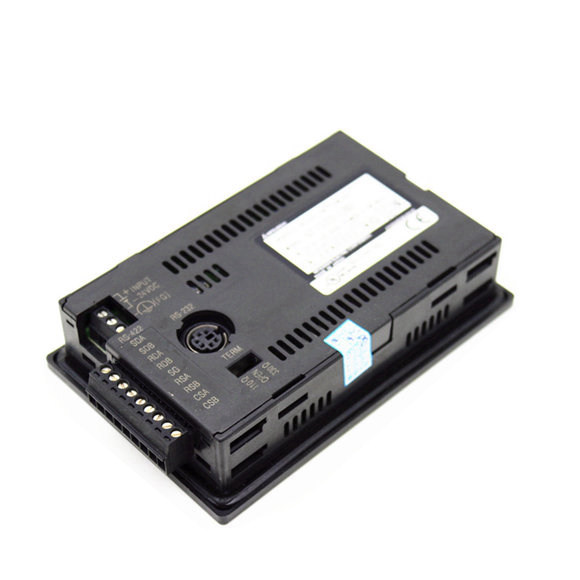

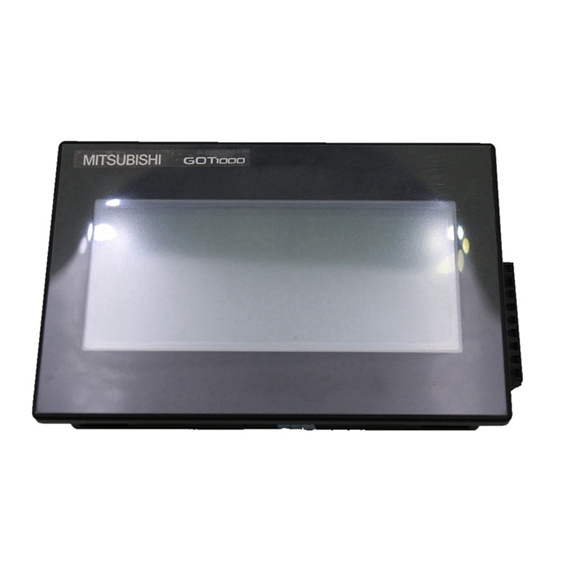

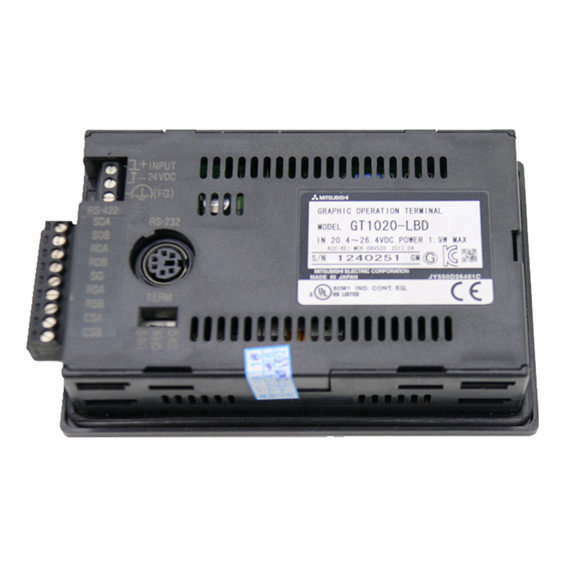

| Сенсорний екран Mitsubishi HMI GT1020 |
GT1020-LBDW/LWDW |
GT1020-LBDW2/LWDW2 |
GT1020-LBLW/LWLW |
| Секція дисплея*1 |
STN монохромний (білий/чорний) рідкий кристал |
|
|
| Розмір екрану |
3,7' |
|
|
| роздільна здатність |
160 64 точки (горизонтальний формат) |
|
|
| Розмір дисплея |
Ш86,4(3,4) В34,5(1,35) [мм](дюйм) (горизонтальний формат) |
|
|
| Дисплей характер |
Стандартний шрифт 16 точок: 20 символів 4 рядки (горизонтальний формат) |
|
|
| колір дисплея |
Монохромний (білий/чорний) |
|
|
| Кут відображення |
Ліворуч/праворуч: 30 градусів, зверху: 20 градусів, знизу: 30 градусів (горизонтальний формат) |
|
|
| Регулювання контрастності |
16-ступеневе регулювання |
|
|
| Інтенсивність лише LCD |
300 [кд/м2] (у білому) |
|
|
| життя |
прибл. 50 000 год. (Час, щоб інтенсивність дисплея стала 1/5 при робочій температурі навколишнього середовища 25) |
|
|
| Підсвічування |
Світлодіод із 3 доступними кольорами (білий, червоний, рожевий) (заміна не потрібна), керування станом підсвічування (кольори, ON/BLINK/OFF), регульований час активації заставки. Налаштування системної інформації*2 дозволяє ПЛК контролювати стан підсвічування. |
|
|
| Сенсорна панель
Кількість сенсорних клавіш |
Максимум 50 клавіш на екран (аналогова резистивна плівкова сенсорна панель) |
|
|
| Розмір ключа |
Мінімум 2 2 крапки (на клавішу) |
|
|
|
Одночасне натискання двох (і більше) областей (2-точкове натискання) |
Не підтримується (одночасне натискання двох або більше областей на екрані може активувати перемикання між цими областями.) |
|
|
| життя |
1 мільйон разів або більше (робоча сила 0,98 Н макс.) |
|
|
| Пам'ять
Диск С*3 |
Флеш-пам'ять (внутрішня), для зберігання даних проекту (512 Кбайт або менше), ОС, історії нагадувань, даних рецепту та значення параметра дії часу |
|
|
| Життя (кількість разів запису) |
100 000 разів |
|
|
| Зв'язок з ПК |
RS-232 1ch Швидкість передачі: 115,200/57,600/38,400/19,200/9,600/4,800bps Форма роз’єму: MINI DIN 6 контактів (гніздо)
Застосування: зв'язок з ПК (завантаження/завантаження даних проекту, встановлення ОС, прозора функція) |
|
|
| Вихід зумера (зумер, який звучить під час натискання сенсорних клавіш) |
Один тон (ДОВГИЙ/КОРОТКИЙ/ВИМК. з можливістю регулювання) |
|
|
| Природоохоронна споруда*5 |
Еквівалент IP67 (JEM1030) (передня частина) (горизонтальний формат) |
|
|
| Зовнішні розміри |
W113(4,44) H74(2,91) D27(1,06) [мм](дюйм) (горизонтальний формат) |
|
|
| Розміри розкрою панелей |
W105(4,13) H66(2,59) [мм](дюйм) (горизонтальний формат) |
|
|
| вага |
0,2 кг (без урахування кріплень) |
0,18 кг (без урахування кріплень) |
|
| Сумісний програмний пакет |
GT Designer2 версії 2.58L або новішої/GT Designer3 версії 1.01B або новішої |
|
|
