| VFD menič Mitsubishi |

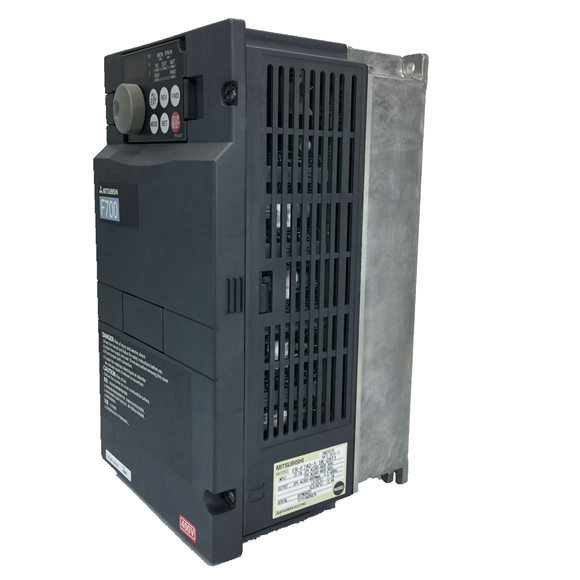

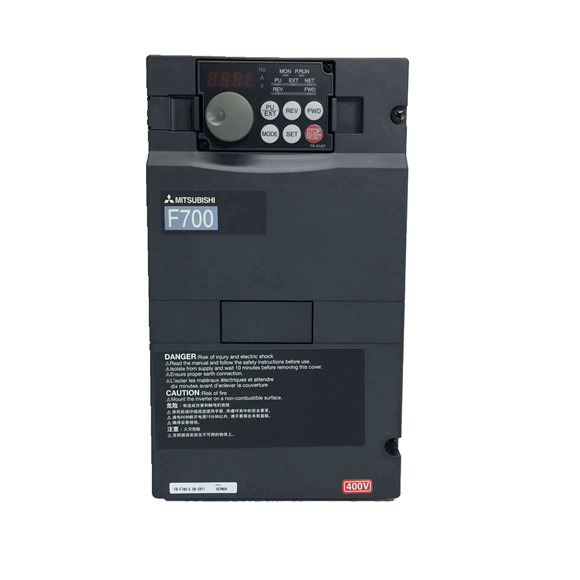

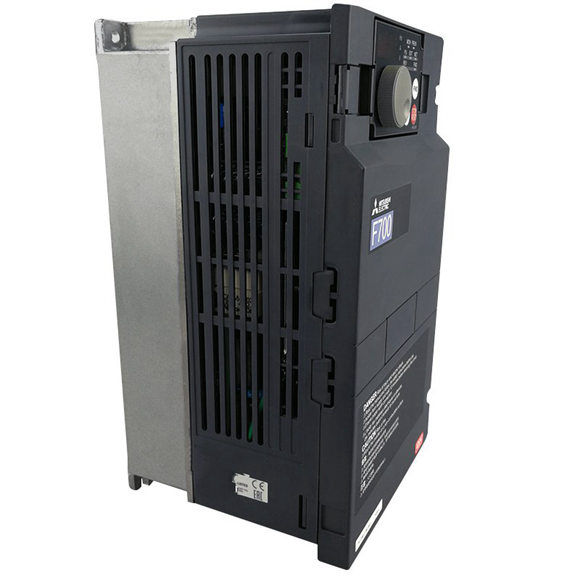

Mitsubishi VFD invertor FR-F740 Series 0,75K až 90K |
| Špecifikácie ovládania
Kontrolný systém |
Ovládanie PWM s vysokou nosnou frekvenciou (ovládanie V/F)/regulácia optimálneho budenia/jednoduché vektorové ovládanie magnetického toku |
| Rozsah výstupnej frekvencie |
0,5 až 400 Hz |
| Nastavenie frekvencie Rozlíšenie Analógový vstup |
0,015 Hz/0 až 60 Hz (svorka 2, 4: 0 až 10 V/12 bit); 0,03Hz/0 až 60Hz (svorka 2, 4: 0 až 5V/11bit, 0 až 20mA/približne 11bit, svorka 1: -10V až +10V/11bit); 0,06 Hz/0 až 60 Hz (koncovka 1: 0 až ±5 V/10 bitov) |
| Digitálny vstup |
0,01 Hz |
| Presnosť frekvencie
Analógový vstup |
V rozmedzí ±0,2 % z max. výstupná frekvencia (25°C ± 10°C) |
| Digitálny vstup |
V rámci 0,01 % nastavenej výstupnej frekvencie |
| Napäťové/frekvenčné charakteristiky |
Základnú frekvenciu je možné nastaviť od 0 do 400 Hz. Je možné zvoliť konštantný krútiaci moment/premenlivý priebeh krútiaceho momentu alebo nastaviteľné 5 bodov V/F. |
| Štartovací krútiaci moment |
120 % (3 Hz) pri nastavení na jednoduché vektorové riadenie magnetického toku a kompenzáciu sklzu |
| Nastavenie času zrýchlenia/spomalenia |
0 až 3600 s (zrýchlenie a spomalenie je možné nastaviť individuálne), lineárny alebo režim zrýchlenia/spomalenia v tvare S |
| DC vstrekovacia brzda |
Prevádzková frekvencia (0 až 120 Hz), prevádzkový čas (0 až 10 s), premenné prevádzkové napätie (0 až 30 %) |
| Úroveň prevádzky prevencie blokovania |
Úroveň prevádzkového prúdu je možné nastaviť (0 až 150% nastaviteľné), je možné zvoliť, či funkciu použiť alebo nie |
| Špecifikácie prevádzky
Signál nastavenia frekvencie Analógový vstup |
Svorka 2, 4: Je možné zvoliť 0 až 10 V, 0 až 5 V, 4 až 20 mA. Svorka 1: Je možné zvoliť -10 až +10V, -5 až 5V. |
|
Digitálny vstup |
Štvormiestne BCD alebo 16-bitové binárne pomocou nastavovacieho voliča na ovládacom paneli (pri použití s voliteľným príslušenstvom FR-A7AX) |
|
Štartovací signál |
Dostupné jednotlivo pre otáčanie dopredu a dozadu. Je možné zvoliť automatický samodržiaci vstup štartovacieho signálu (3-vodičový vstup). |
|
Vstupné signály |
Vyberte ľubovoľných dvanásť signálov pomocou Pr.178 až Pr.189 (výber funkcie vstupného terminálu) spomedzi viacerých rýchlostí, výber druhej funkcie, výber vstupu terminálu 4, výber prevádzky JOG, výber automatického reštartu po okamžitom výpadku napájania, vstup externého tepelného relé, pripojenie HC (signál aktivácie prevádzky meniča), pripojenie HC (detekcia okamžitého výpadku napájania), signál spustenia prevádzky PU/externé zastavenie prepínača, výstupný signál spustenia prevádzky PID, zastavenie činnosti PID výber, príkaz rotácie dopredu, príkaz rotácie dozadu, reset meniča, vstup PTC termistora, PID prepínanie chodu dopredu a dozadu, prepínanie prevádzky PU-NET, prepínanie externej prevádzky NET, prepínanie zdroja príkazov. |
|
Prevádzkové funkcie |
Nastavenie maximálnej a minimálnej frekvencie, prevádzka frekvenčného skoku, voľba vstupu externého tepelného relé, polarita reverzibilná prevádzka, automatický reštart po okamžitom výpadku napájania, nepretržitá prevádzka pri okamžitom výpadku napájania, komerčná prevádzka prepínania medzi napájaním a invertorom, zamedzenie otáčania dopredu/dozadu, výber prevádzkového režimu, PID riadenie, prevádzka počítačovej linky (RS-485). |
|
Výstupné signály Prevádzkový stav |
Vyberte si ľubovoľných sedem signálov pomocou Pr.190 až Pr.196 (výber funkcie výstupného terminálu) medzi bežiacim meničom, zrýchlením, okamžitým výpadkom napájania/podpätím, výstrahou preťaženia, detekciou výstupnej frekvencie, detekciou druhej výstupnej frekvencie, predbežným alarmom funkcie elektronického tepelného relé, prevádzkovým režimom PU, pripravenosťou na prevádzku meniča, detekciou otáčania výstupného prúdu, detekciou nulového prúdu, spodný limit výkonu PID, prepínač spätného výkonu PID vpred, prepínač komerčného výstupu PID-in, PID komerčné napájanie-prepnutie meniča MC2, komerčné napájanie-prepnutie meniča MC3, výstup poruchy ventilátora, predalarm prehriatia chladiča, príkaz na spustenie chodu meniča zapnutý, spomalenie pri okamžitom výpadku napájania, aktivovaná PID regulácia, pri opakovanom pokuse, počas pozastavenia výstupu PID, alarm životnosti, vstupný signál zastavenia MC, časovanie úspory priemernej hodnoty výstupu alarmu, výstup alarmu pri menšom prúde, monitorovanie priemernej hodnoty výstupu alarmu, výstup alarmu 2, monitor priemernej aktuálnej hodnoty, výstup alarmu Výstup s otvoreným kolektorom (5 bodov), výstup relé (2 body) a kód alarmu meniča môžu byť vyvedené (4 bity) z otvoreného kolektora. |
|
Pri použití s FR-A7AY (voliteľné) |
Vyberte ľubovoľných sedem signálov pomocou Pr. 313 až Pr. 319 (výber funkcie predlžovacieho výstupného terminálu) spomedzi životnosti kondenzátora riadiaceho obvodu, životnosti kondenzátora hlavného obvodu, životnosti chladiaceho ventilátora, životnosti obvodu s obmedzením nábehového prúdu. |
|
Pulzný/Analógový výstup |
Vyberte si z výstupnej frekvencie, prúdu motora (stála alebo špičková hodnota), výstupného napätia, hodnoty nastavenia frekvencie, rýchlosti chodu, výstupného napätia meniča (stálej alebo špičkovej hodnoty), faktora zaťaženia funkcie elektronického tepelného relé, vstupného výkonu, výstupného výkonu, merača zaťaženia, výstupu referenčného napätia, faktora zaťaženia motora, efektu úspory energie, nastavenej hodnoty PID, procesnej hodnoty PID pomocou Pr. 54 'Výber funkcie FM terminálu (výstup impulzov)' a Pr. 158 'Výber funkcie terminálu AM (analógový výstup)'. |
| Displej
PU (FR-DU07/ FR-PU04) Prevádzkový stav |
Výstupná frekvencia, prúd motora (ustálená alebo špičková hodnota), výstupné napätie, indikácia alarmu, nastavenie frekvencie, rýchlosť chodu, výstupné napätie meniča (stále alebo špičková hodnota), elektronický tepelný koeficient zaťaženia, vstupné napätie, výstupné napätie, cestný merač, kumulatívny čas aktivácie, skutočný prevádzkový čas, faktor zaťaženia motora, kumulatívny výkon budenia, efekt úspory energie, kumulatívny úsporný výkon, možnosť nastavenia hodnoty PID/odchýlky PID, monitor vstupnej hodnoty PID, terminál PID (*1), voliteľný monitor výstupných svoriek (*1), voliteľný monitor stavu príslušenstva (*2), stav priradenia svoriek (*2) |
|
Definícia alarmu |
Definícia alarmu sa zobrazí, keď je aktivovaná ochranná funkcia, výstupné napätie/prúd/frekvencia/kumulatívny čas aktivácie tesne pred aktiváciou ochrannej funkcie a je uložených posledných 8 definícií alarmov. |
|
Interaktívna príručka |
Sprievodca prevádzkou/riešenie problémov s funkciou pomocníka (*2) |
|
Ochranná/výstražná funkcia |
Nadprúd pri akcelerácii, nadprúd pri konštantnej rýchlosti, nadprúd pri spomaľovaní, prepätie pri akcelerácii, prepätie pri konštantnej rýchlosti, prepätie pri spomalení, tepelná prevádzka meniča, prehriatie chladiča, okamžitý výskyt výpadku napájania, podpätie, porucha vstupnej fázy, preťaženie motora, nadprúd na výstupnej strane zem (zem), nadprúd, možnosť alarmu výstupu PTC, porucha funkcie alarmu externého tepelného relé, porucha PTC prekročenie počtu opakovaní, alarm CPU, skrat napájacieho zdroja pre ovládací panel, skrat na výstupe 24 V DC, prekročenie hodnoty výstupného prúdu, prehriatie odporu pri nábehu, alarm komunikácie (invertor), alarm analógového vstupu, alarm interného obvodu (napájanie 15 V), porucha ventilátora, prevencia blokovania nadprúdu, prevencia blokovania prepätia, elektronický tepelný predalarm, zastavenie PU, alarm časovača údržby (*1), chyba pri zápise do panela, operácia kopírovania. |
| Životné prostredie
Teplota okolia |
-10°C až +50°C (nemrznúce) |
|
Okolitá vlhkosť |
90 % relatívnej vlhkosti alebo menej (bez kondenzácie) |
|
Skladovacia teplota (*3) |
-20 °C až +65 °C |
|
Atmosféra |
V interiéri (bez korozívnych plynov, horľavých plynov, olejovej hmly, prachu a nečistôt atď.) |
