| Napetost servo motorjev Yaskawa Sigma-7 |
400 V |

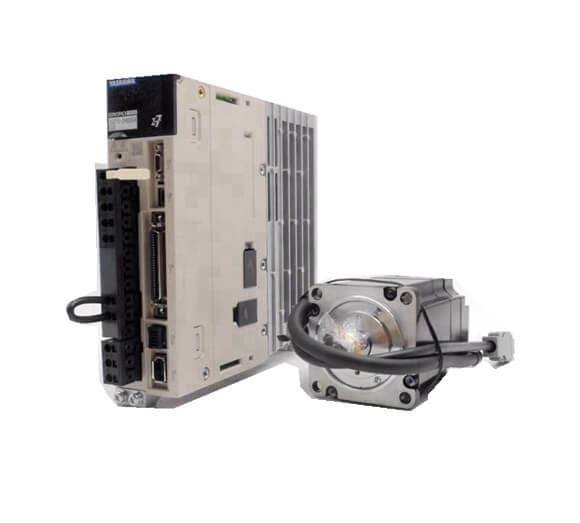

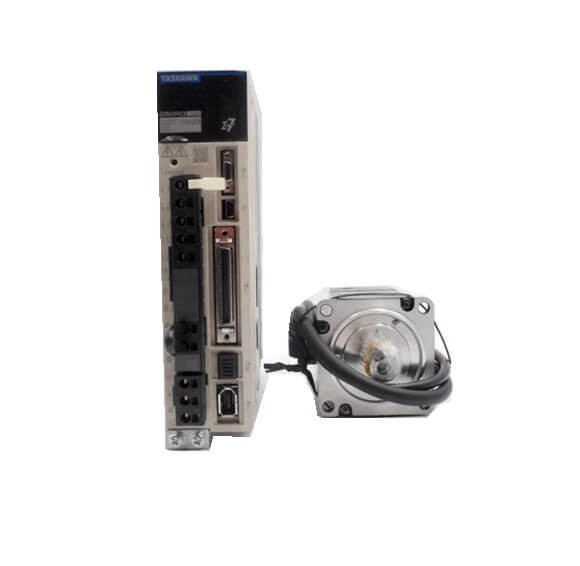

| Servo motorji Yaskawa Sigma-7 SGM7J 50W-1,5kW |
02D |
04D |
08D |
15D |
| Časovna ocena |
Neprekinjeno |
| Toplotni razred |
B |
| Izolacijska upornost |
500 VDC, 10 MΩ min. |
| Prenosna napetost |
1.800 VAC za 1 minuto |
| Vzbujanje |
Trajni magnet |
| Montaža |
Montaža na prirobnico |
| Metoda pogona |
Direktni pogon |
| Smer vrtenja |
V nasprotni smeri urinega kazalca (CCW) za referenco naprej, gledano s strani tovora |
| Vibracijski razred*1 |
V15 |
Temperatura okoliškega zraka |
0°C do 40°C (Z znižanjem moči je uporaba možna med 40°C in 60°C.)*4 |
| Vlažnost okoliškega zraka |
20% do 80% relativne vlažnosti (brez kondenzacije) |
Mesto namestitve |
• Biti mora v zaprtih prostorih in brez jedkih in eksplozivnih plinov. • Biti mora dobro prezračen ter brez prahu in vlage.
• Omogočiti mora pregled in čiščenje. • Mora biti na nadmorski višini 1000 m ali manj. (Z znižanjem moči je uporaba možna med 1.000 m in 2.000 m.)*5 • Ne sme biti izpostavljen močnim magnetnim poljem. |
| Shranjevalno okolje |
Servomotor shranjujte v naslednjem okolju, če ga shranjujete z odklopljenim napajalnim kablom. Temperatura shranjevanja: -20 °C do 60 °C (brez zmrzovanja)
Vlažnost pri skladiščenju: 20% do 80% relativne vlažnosti (brez kondenzacije) |
Stopnja pospeška udarca pri prirobnici |
490 m/s2 |
| Število vplivov |
2-krat |
| Odpornost na vibracije*3
Stopnja pospeška vibracij na prirobnici |
49 m/s2 |
| Veljavni SERVOPACK-i
SGD7S- |
1R9D |
3R5D |
5R4D |
| SGD7W- |
2R6D*6 |
2R6D*6 ali 5R4D*6 |
2R6D ali 5R4D*6 |
5R4D
|
