| Numri i artikullit |

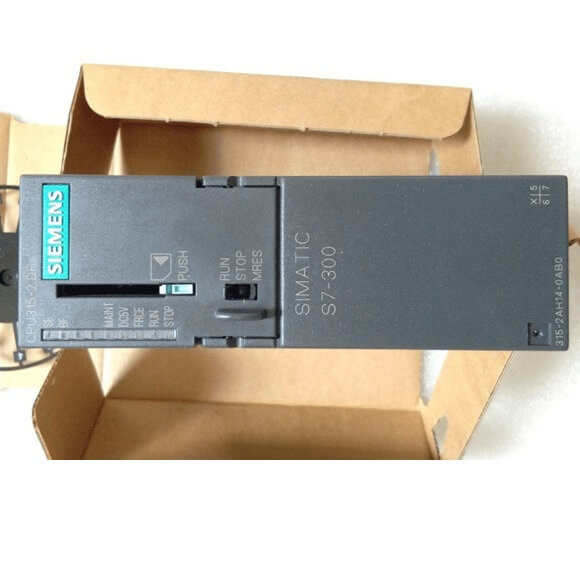

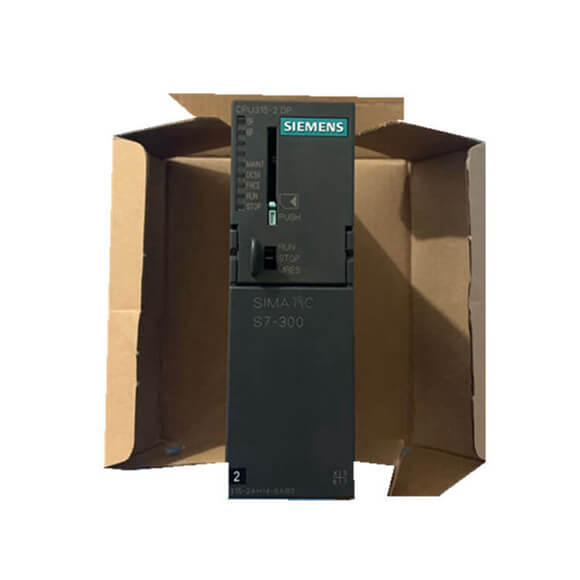

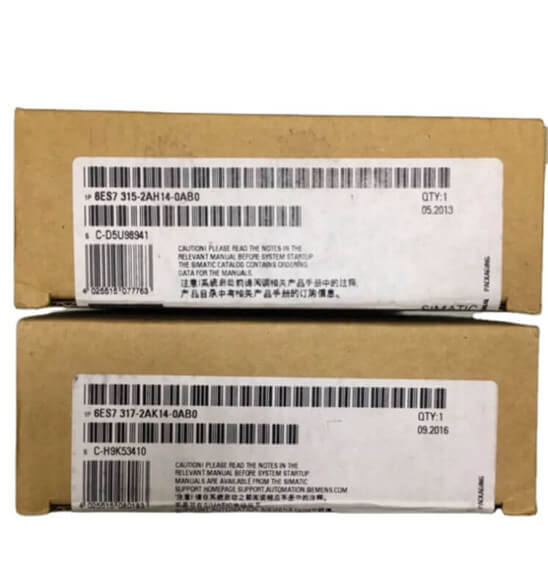

6ES7315-2AH14-0AB0 |
|
CPU315-2DP, 256 KB |
| Informacione të përgjithshme |
|
| Statusi funksional i HW |
01 |
| Versioni i firmuerit |
V3.3 |
| Funksioni i produktit |
|
|
● Modaliteti izokron |
po |
| Inxhinieri me |
|
|
● Paketa programuese |
HAPI 7 V5.5 + SP1 ose më i lartë ose HAPI 7 V5.2 + SP1 ose më i lartë me HSP 218 |
| Tensioni i furnizimit |
|
| Vlera e vlerësuar (DC) |
|
|
● 24 V DC |
po |
| diapazoni i lejuar, kufiri i poshtëm (DC) |
19.2 V |
| diapazoni i lejuar, kufiri i sipërm (DC) |
28,8 V |
| mbrojtje e jashtme për linjat e furnizimit me energji elektrike (rekomandim) |
2 një min. |
| Buferimi i rrjetit |
|
|
● Dështimi i rrjetit/tensionit të energjisë së ruajtur |
5 ms |
|
● Shpejtësia e përsëritjes, min. |
1 s |
| Rryma hyrëse |
|
| Konsumi aktual (vlera e vlerësuar) |
850 mA |
| Konsumi aktual (në funksionim pa ngarkesë), tip. |
150 mA |
| Rryma e hyrjes, tip. |
3.5 A |
| I⊃2;t |
1 A⊃2;·s |
| Humbja e fuqisë |
|
| Humbje energjie, tip. |
4,5 W |
| Kujtesa |
|
| Kujtesa e punës |
|
|
● i integruar |
256 kbyte |
|
● i zgjerueshëm |
Nr |
|
● Madhësia e memories mbajtëse për blloqet e të dhënave rezervë |
128 kbyte |
| Ngarko memorien |
|
|
● Plug-in (MMC) |
po |
|
● Plug-in (MMC), max. |
8 Mbajt |
|
● Menaxhimi i të dhënave në MMC (pas programimit të fundit), min. |
10 vj |
| Rezervimi |
|
|
● prezente |
Po; Garantuar nga MMC (pa mirëmbajtje) |
|
● pa bateri |
Po; Programi dhe të dhënat |
| Kohët e përpunimit të CPU-së |
|
| për operacionet me bit, typ. |
0,05 µs |
| për veprimet me fjalë, typ. |
0,09 µs |
| për aritmetikën me pikë fikse, tip. |
0,12 µs |
| për aritmetikën me pikë lundruese, tip. |
0,45 µs |
| CPU-blloqe |
|
| Numri i blloqeve (gjithsej) |
1 024; (DB, FC, FB); numri maksimal i blloqeve të ngarkueshme mund të reduktohet nga MMC e përdorur. |
| DB |
|
|
● Numri, maksimumi. |
1 024; Gama e numrave: 1 deri në 16000 |
|
● Madhësia, maksimumi. |
64 kbyte |
| FB |
|
|
● Numri, maksimumi. |
1 024; Gama e numrave: 0 deri në 7999 |
|
● Madhësia, maksimumi. |
64 kbyte |
| FC |
|
|
● Numri, maksimumi. |
1 024; Gama e numrave: 0 deri në 7999 |
|
● Madhësia, maksimumi. |
64 kbyte |
| OB |
|
|
● Përshkrimi |
shikoni listën e udhëzimeve |
|
● Madhësia, maksimumi. |
64 kbyte |
|
● Numri i OB-ve të ciklit të lirë |
1; OB 1 |
|
● Numri i OB-ve të alarmit të kohës |
1; OB 10 |
|
● Numri i OB-ve të alarmit të vonesës |
2; OB 20, 21 |
|
● Numri i OB-ve të ndërprerjeve ciklike |
4; OB 32, 33, 34, 35 |
|
● Numri i OB-ve të alarmit të procesit |
1; OB 40 |
|
● Numri i OB-ve të alarmit DPV1 |
3; OB 55, 56, 57 |
|
● Numri i OB-ve të modalitetit isokron |
1; OB 61 |
|
● Numri i OB-ve të fillimit |
1; OB 100 |
|
● Numri i OB-ve të gabimit asinkron |
5; OB 80, 82, 85, 86, 87 |
|
● Numri i OB-ve të gabimit sinkron |
2; OB 121, 122 |
| Thellësia e folesë |
|
|
● për klasë prioritare |
16 |
|
● shtesë brenda një gabimi OB |
4 |
| Numëruesit, kohëmatësit dhe ruajtja e tyre |
|
| S7 banak |
|
|
● Numri |
256 |
| Mbajtja |
|
|
- i rregullueshëm |
po |
|
- kufiri i poshtëm |
0 |
|
- kufiri i sipërm |
255 |
|
- paracaktuar |
Z 0 deri në Z 7 |
| Gama e numërimit |
|
|
- kufiri i poshtëm |
0 |
|
- kufiri i sipërm |
999 |
| Numëruesi i IEC-së |
|
|
● prezente |
po |
|
● Lloji |
SFB |
|
● Numri |
I pakufizuar (i kufizuar vetëm nga kapaciteti RAM) |
