| Numër artikulli |

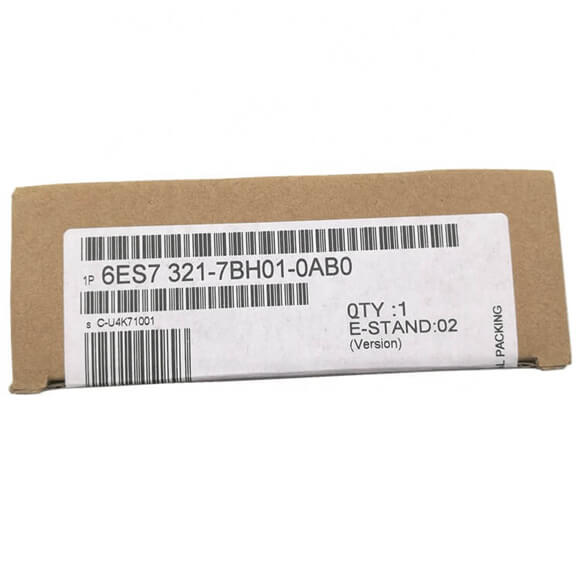

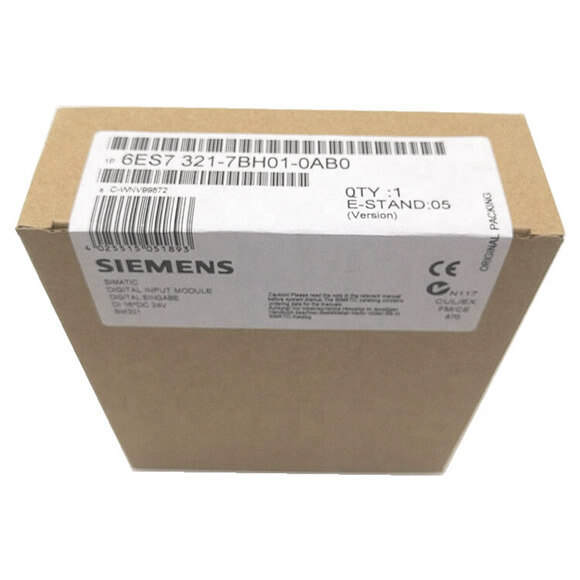

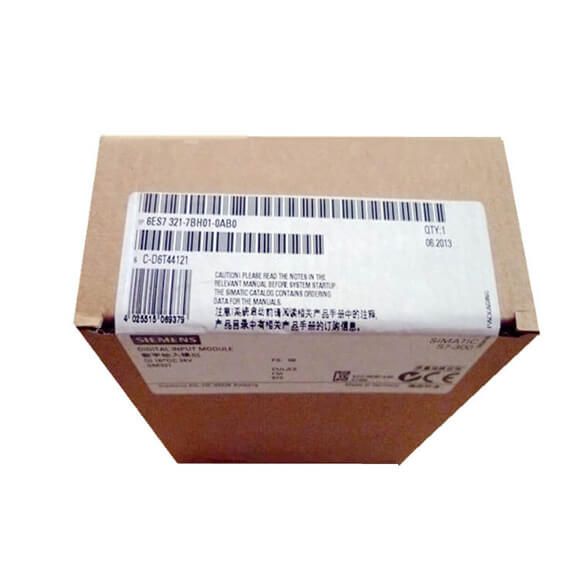

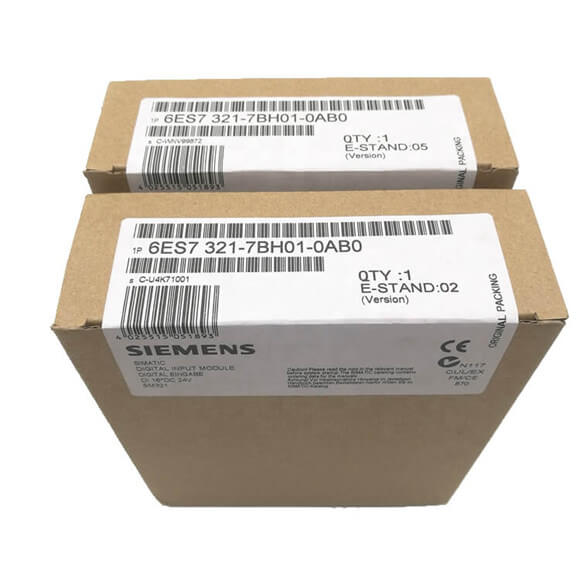

6ES7321-7BH01-0AB0 |
6ES7321-1CH00-0AA0 |
6ES7321-1CH20-0AA0 |
6ES7321-1FH00-0AA0 |
|
SM321, 16DI, 24V DC |
SM321, 16 DI, AC/DC 24-48V, 1ch/e zakonshme |
SM321, 16DI, DC48-125V |
SM321, 16 DI, 120/230V AC |
| Tension i furnizimit |
|
|
|
|
| Tensioni i ngarkesës L+ |
|
|
|
|
|
Value vlerë e vlerësuar (DC) |
24 V |
24 V |
48 V |
|
|
Range Gama e lejueshme, kufiri i poshtëm (DC) |
20.4 V |
24 V |
48 V |
|
|
Range Gama e lejueshme, kufiri i sipërm (DC) |
28.8 V |
48 V |
125 V |
|
|
● Mbrojtja e kundërt e polaritetit |
Po |
|
|
|
| Tensioni i ngarkesës L1 |
|
|
|
|
|
Value vlerë e vlerësuar (AC) |
|
24 V |
|
230 V; 120/230 V AC; të gjitha tensionet e ngarkesës duhet të kenë të njëjtën fazë. |
|
● diapazoni i lejuar, kufiri i poshtëm (AC) |
|
24 V |
|
|
|
● diapazoni i lejuar, kufiri i sipërm (AC) |
|
48 V |
|
|
| Rrymë e hyrjes |
|
|
|
|
| Nga tensioni i ngarkesës L+ (pa ngarkesë), max. |
90 MA |
|
|
|
| Nga Autobusi i Backplan 5 V DC, max. |
130 MA |
100 MA |
40 MA |
29 mA |
| Furnizim me kodifikim |
|
|
|
|
| Numri i rezultateve |
2 |
|
|
|
| Lloji i tensionit në dalje |
L+ (-2,5 V) |
|
|
|
| Mbrojtje me qark të shkurtër |
Po; Elektronike |
|
|
|
| ushqim shtesë (të tepërt). |
Po |
|
|
|
| Rrymë e daljes |
|
|
|
|
|
● Vlera e vlerësuar |
120 MA |
|
|
|
|
● diapazoni i lejuar, kufiri i poshtëm |
0 mA |
|
|
|
|
● diapazoni i lejuar, kufiri i sipërm |
150 MA |
|
|
|
| Humbje e energjisë |
|
|
|
|
| Humbja e energjisë, tipi. |
4 W |
1,5 W; në 24 V; 2,8 W në 48 V |
4.3 W |
4,9 W |
| Inputet dixhitale |
|
|
|
|
| Numri i inputeve dixhitale |
16 |
16 |
16 |
16 |
| Kurba karakteristike e hyrjes në përputhje me IEC 61131, Tipi 1 |
|
Po |
Po |
Po |
| Kurba karakteristike e hyrjes në përputhje me IEC 61131, tip 2 |
Po |
|
|
|
| instalim horizontal |
|
|
|
|
|
- Deri në 40 ° C, max. |
16 |
16 |
8 |
16 |
|
- Deri në 60 ° C, max. |
16 |
16 |
8; 6 deri në Ue 146 V |
16 |
| instalimi vertikal |
|
|
|
|
|
- Deri në 40 ° C, max. |
16 |
16 |
8 |
16 |
| Tension i hyrjes |
|
|
|
|
|
● Lloji i tensionit të hyrjes |
DC |
AC/DC |
DC |
Acar |
|
Value vlerë e vlerësuar (DC) |
24 V |
24 V; DC 24 ose 48 V |
48 V; 48 V DC deri në 125 V DC |
|
|
Value vlerë e vlerësuar (AC) |
|
24 V; 24 V AC ose 48 V AC (0 … 63 Hz) |
|
230 V; 120/230 V AC (47 … 63 Hz) |
|
● Për sinjalin '0 ' |
-30 deri +5 v |
-5V AC në +5V AC |
-146 V DC në +15 V DC |
0 deri në 40 V |
|
● Për sinjalin '1 ' |
13 deri në 30 V |
14 V AC deri në 60 V AC |
30 V DC deri në 146 V DC |
79 deri në 264 V |
| Rrymë e hyrjes |
|
|
|
|
|
● për sinjalin '0', min. |
|
-1 mA |
|
|
|
● Për sinjalin '0 ', max. (rrymë e lejuar qetësuese) |
|
1 mA |
|
|
|
● Për sinjalin '1 ', tipi. |
7 MA |
2,7 mA |
3,5 mA |
6,5 mA; (120 V, 60 Hz), 16 mA (230 V, 50 Hz) |
| Vonesa e hyrjes (për vlerën e vlerësuar të tensionit të hyrjes) |
|
|
|
|
| Për inputet standarde |
|
|
|
|
|
- i parametrizueshëm |
Po; 0,1 / 0,5 / 3 / 15 / 20 ms |
Jo |
Jo |
Jo |
|
- në '0 ' te '1 ', min. |
|
16 ms |
0,1 ms |
25 ms |
|
- në '0 ' te '1 ', max. |
|
16 ms |
3,5 ms |
25 ms |
|
— në '1' në '0', min. |
|
|
0,7 ms |
|
|
- në '1 ' në '0 ', max. |
|
16 ms |
3 ms |
25 ms |
| Lidhja e koduesit |
|
|
|
|
|
● Kufizimi i rrymës fikse për monitorimin e ndërprerjes së telit, min. |
10 kΩ |
|
|
|
|
● Kufizim fiks i rrymës për monitorimin e ndërprerjes së telit, max. |
18 kΩ |
|
|
|
| Gjatësia e kabllit |
|
|
|
|
|
● Mbrojtur, max. |
1 000 m |
1 000 m |
1 000 m |
1 000 m |
|
● Unellield, max. |
600 m |
600 m |
600 m |
600 m |
| Kodues |
|
|
|
|
| Kodues të lidhur |
|
|
|
|
|
Sensor Sensor 2-tela |
Po |
Po |
Po |
Po |
|
-Rryma e lejuar e qetësisë (sensori me 2 tela), max. |
2 MA |
1 mA |
1 mA |
2 MA |
| Ndërprerjet/Diagnostifikimi/Informacioni i Statusit |
|
|
|
|
| Alarme |
Po |
Jo |
Jo |
Jo |
| Funksion i diagnostikimit |
Po; I parameterizuar |
Jo |
Jo |
Jo |
| Alarme |
|
|
|
|
|
Alarm alarmi diagnostikues |
Po; I parameterizuar |
Jo |
Jo |
Jo |
|
● Ndërprerja e harduerit |
Po; I parameterizuar |
Jo |
Jo |
Jo |
| Diagnoza |
|
|
|
|
|
● Informacioni diagnostik i lexueshëm |
Po |
|
|
|
|
● Teli-pushim |
Po; në I< 1 mA |
|
|
|
| Tregimi i diagnostikimit LED |
|
|
|
|
|
Gabim Gabim në grup SF (e kuqe) |
Po |
Jo |
Jo |
Jo |
|
Input Treguesi i statusit Input dixhital (jeshil) |
Po |
Po |
Po |
Po |
|
● Furnizimi i kodifikuesit vs (jeshil) |
Po |
|
|
|
| Ndarje e mundshme |
|
|
|
|
| Ndarja e mundshme Inputet dixhitale |
|
|
|
|
|
● Midis kanaleve |
Jo |
Po |
Jo |
Jo |
|
● midis kanaleve, në grupe të |
16 |
1 |
8 |
4 |
|
● Midis kanaleve dhe autobusit të pllakave të pasme |
Po; Optocoupler |
Po; Optocoupler |
Po; Optocoupler |
Po; Optocoupler |
| Izolim |
|
|
|
|
| Izolimi i testuar me |
500 V DC |
1 500 V AC |
1 500 V DC |
4 000 V DC |
| Metodë e lidhjes |
|
|
|
|
| Lidhës i përparuar i kërkuar |
20-pin |
40-pin |
20-pin |
20-pin |
| Dimensione |
|
|
|
|
| Gjerësi |
40 mm |
40 mm |
40 mm |
40 mm |
| Lartësi |
125 mm |
125 mm |
125 mm |
125 mm |
| Thellësi |
120 mm |
120 mm |
120 mm |
120 mm |
| Peshoj |
|
|
|
|
| Pesha, përafërsisht. |
200 g |
260 g |
200 g |
240 g |
