| Typ |
NPN-utgång |
PNP-utgång |
| Modell nr. |

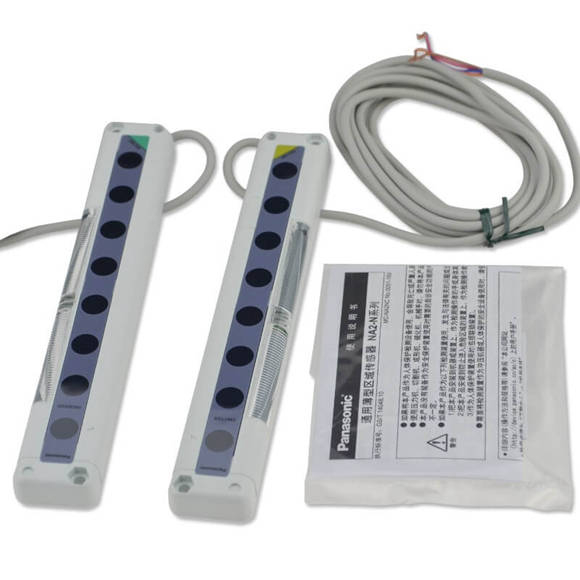

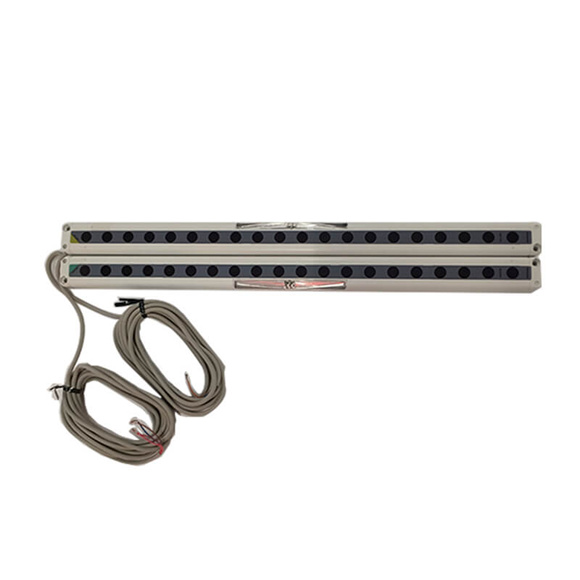

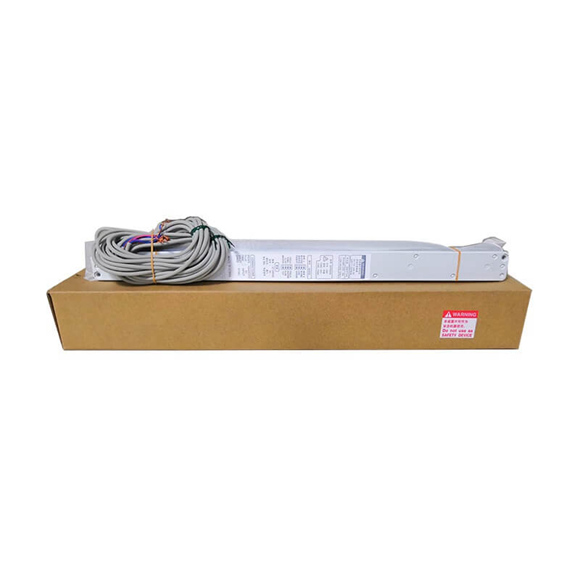

NA1-11 |
NA1-11-PN |
| Överensstämmelse med CE-märkningsdirektivet |
EMC-direktivet, RoHS-direktivet |
|
| Känner av höjd |
100 mm 3,937 tum |
|
| Avkänningsområde (not 2) |
0,17 till 1 m 0,558 till 3,281 fot |
|
| Element stigning |
10 mm 0,394 tum |
|
Antal sändande/mottagande
element |
11 nr vardera på sändaren respektive mottagaren |
|
| Avkännande objekt |
ø13,5 mm ø0,531 tum eller mer ogenomskinligt föremål (not 3) |
|
| Matningsspänning |
12 till 24 V DC ± 10 % Ripple PP 10 % eller mindre |
|
| Nuvarande förbrukning |
Sändare: 80 mA eller mindre, Mottagare: 100 mA eller mindre |
|
| Produktion |
NPN transistor med öppen kollektor
・Maximal sänkström: 100 mA
・Tillämpad spänning: 30 V DC eller mindre (mellan utgång och 0 V)
Restspänning: 1 V eller mindre (vid 100 mA sänkström)
0,4 V eller mindre (vid 16 mA sänkström) |
PNP transistor med öppen kollektor
・Maximal källström: 100 mA
・Tillkopplad spänning: 30 V DC eller mindre (mellan utgång och +V)
・Restspänning: 1 V eller mindre (vid 100 mA källström)
0,4 V eller mindre (vid 16 mA källström) |
|
Användningskategori |
DC-12 eller DC-13 |
|
| Utgångsdrift |
PÅ eller AV när strålkanalen avbryts, valbar med driftslägesomkopplare |
|
| Kortslutningsskydd |
Inkorporerad |
|
| Svarstid |
I mörkt tillstånd: 5 ms eller mindre, I ljust tillstånd: 10 ms eller mindre |
|
| Indikatorer
Sändare |
Strömindikator: Grön LED (tänds när strömmen är PÅ)
Stor indikator: Orange LED (tänds eller blinkar när den stora indikatoringången är låg,
belysningsmönster väljs
av driftslägesomkopplaren) |
Strömindikator: Grön lysdiod (tänds när strömmen är PÅ)
Stor indikator: Orange lysdiod (tänds eller blinkar när den stora indikatoringången är hög,
ljusmönster väljs
med driftslägesomkopplare) |
| Mottagare |
Driftindikator: Orange LED (tänds när utgången är PÅ)
Strömindikator: Grön LED (tänds när strömmen är PÅ)
Stor indikator: Orange LED (tänds eller blinkar när den stora indikatoringången är låg,
belysningsmönster väljs
av driftslägesomkopplaren) |
Driftindikator: Orange LED (tänds när utgången är PÅ)
Strömindikator: Grön LED (tänds när strömmen är PÅ)
Stor indikator: Orange LED (tänds eller blinkar när den stora indikatoringången är hög,
ljusmönster väljs
med driftslägesomkopplare) |
| Föroreningsgrad |
3 (Industrimiljö) |
|
| Skydd |
IP62 (IEC) |
|
| Omgivningstemperatur |
-10 till 55 ℃ +14 till +131 ℉
(Ingen daggkondens eller isbildning tillåten),
Lagring: -20 till +70 ℃ -4 till +158 ℉ |
|
| Luftfuktighet i omgivningen |
35 till 85 % RH, Lagring: 35 till 85 % RH |
|
| Omgivande belysningsstyrka |
Glödljus: 3 000 lx eller mindre vid det ljusmottagande ansiktet |
|
| Spänningsbeständighet |
1 000 V AC i en min. mellan alla sammankopplade matningsplint och kapsling |
|
| Isolationsmotstånd |
20 MΩ, eller mer, med 250 V DC megger mellan alla försörjningsterminaler anslutna tillsammans och kapsling |
|
| Vibrationsmotstånd |
10 till 150 Hz frekvens, 1,5 mm 0,059 i dubbel amplitud i X-, Y- och Z-riktningar under två timmar vardera |
|
| Stötmotstånd |
500 m/s2 acceleration (ca 50 G) i X-, Y- och Z-riktningar tre gånger vardera |
|
| Emitterande element |
Infraröd lysdiod (Peak emission våglängd: 880nm 0.035mil, cross-beam scanning system) |
|
| Material |
Kapsling: Värmebeständig ABS, Lins: Akryl, Indikatorskydd: Akryl |
|
| Kabel |
0,3 mm2 4-kärnig (sändare: 3-kärnig) oljebeständig däckkabel, 2 m 6,562 fot lång |
|
| Kabelförlängning |
Förlängning upp till totalt 100 m 328.084 fot är möjlig, för både sändare och mottagare, med 0,3 mm2 eller mer kabel. |
|
| Vikt |
Nettovikt: Emitter ca 80 g, Mottagare ca 85 g, Bruttovikt: 210 g ca. |
|
