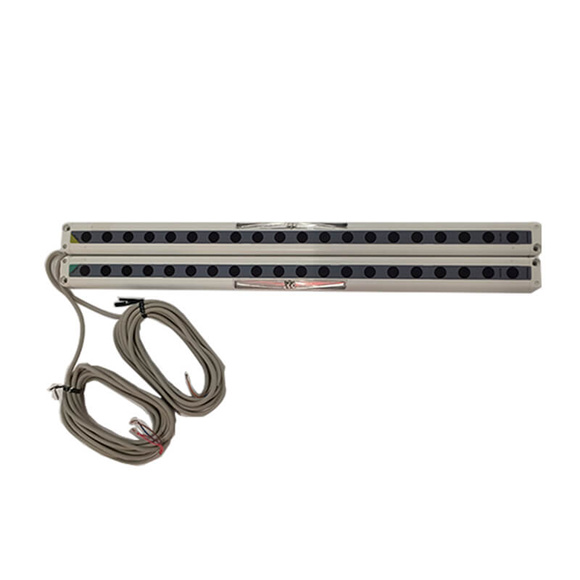

| प्रकार |
एनपीएन आउटपुट |
पीएनपी आउटपुट |
| प्रतिरूप संख्या। |
NA1-11 |
NA1-11-पीएन |
| सीई अंकन निर्देश अनुपालन |
ईएमसी निर्देश, RoHS निर्देश |
|
| ऊंचाई का एहसास |
100 मिमी 3.937 इंच |
|
| सेंसिंग रेंज (नोट 2) |
0.17 से 1 मीटर 0.558 से 3.281 फीट |
|
| तत्व पिच |
10 मिमी 0.394 इंच |
|
उत्सर्जित/प्राप्त करने वाले
तत्वों की संख्या |
उत्सर्जक और रिसीवर पर क्रमशः 11 नग |
|
| संवेदन वस्तु |
ø13.5 मिमी ø0.531 इंच या अधिक अपारदर्शी वस्तु (नोट 3) |
|
| वोल्टेज आपूर्ति |
12 से 24 वी डीसी ± 10% रिपल पीपी 10% या उससे कम |
|
| वर्तमान खपत |
एमिटर: 80 एमए या उससे कम, रिसीवर: 100 एमए या उससे कम |
|
| उत्पादन |
एनपीएन ओपन-कलेक्टर ट्रांजिस्टर
・अधिकतम सिंक करंट: 100 एमए
・एप्लाइड वोल्टेज: 30 वी डीसी या उससे कम (आउटपुट और 0 वी के बीच)
अवशिष्ट वोल्टेज: 1 वी या उससे कम (100 एमए सिंक करंट पर)
0.4 वी या उससे कम (16 एमए सिंक करंट पर) |
पीएनपी ओपन-कलेक्टर ट्रांजिस्टर
・अधिकतम स्रोत धारा: 100 एमए
・अनुप्रयुक्त वोल्टेज: 30 वी डीसी या उससे कम (आउटपुट और +वी के बीच)
・अवशिष्ट वोल्टेज: 1 वी या उससे कम (100 एमए स्रोत धारा पर)
0.4 वी या उससे कम (16 एमए स्रोत धारा पर) |
|
उपयोगिता श्रेणी |
डीसी-12 या डीसी-13 |
|
| आउटपुट ऑपरेशन |
बीम चैनल बाधित होने पर चालू या बंद, ऑपरेशन मोड स्विच द्वारा चयन योग्य |
|
| शॉर्ट-सर्किट सुरक्षा |
शामिल |
|
| प्रतिक्रिया समय |
डार्क अवस्था में: 5 एमएस या उससे कम, लाइट अवस्था में: 10 एमएस या उससे कम |
|
| संकेतक
emitter |
पावर इंडिकेटर: हरा एलईडी (बिजली चालू होने पर जलता है)
बड़ा इंडिकेटर: नारंगी एलईडी (बड़ा इंडिकेटर इनपुट कम होने पर जलता है या झपकाता है,
प्रकाश पैटर्न
ऑपरेशन मोड स्विच द्वारा चुना जाता है) |
पावर इंडिकेटर: हरा एलईडी (बिजली चालू होने पर जलता है)
बड़ा इंडिकेटर: नारंगी एलईडी (बड़ा इंडिकेटर इनपुट हाई होने पर जलता है या झपकाता है,
प्रकाश पैटर्न
ऑपरेशन मोड स्विच द्वारा चुना जाता है) |
| रिसीवर |
ऑपरेशन संकेतक: नारंगी एलईडी (आउटपुट चालू होने पर जलती है)
पावर संकेतक: हरी एलईडी (बिजली चालू होने पर जलती है)
बड़ा संकेतक: नारंगी एलईडी (बड़े संकेतक इनपुट कम होने पर जलती है या झपकती है, ऑपरेशन मोड स्विच द्वारा
प्रकाश पैटर्न का चयन किया जाता है
) |
ऑपरेशन संकेतक: नारंगी एलईडी (आउटपुट चालू होने पर जलती है)
पावर संकेतक: हरी एलईडी (बिजली चालू होने पर जलती है)
बड़ा संकेतक: नारंगी एलईडी (बड़े संकेतक इनपुट हाई होने पर जलती है या झपकती है, ऑपरेशन मोड स्विच द्वारा
प्रकाश पैटर्न का चयन किया जाता है
) |
| प्रदूषण का स्तर |
3 (औद्योगिक वातावरण) |
|
| सुरक्षा |
आईपी62 (आईईसी) |
|
| परिवेश का तापमान |
-10 से 55 ℃ +14 से +131 ℉
(ओस संघनन या आइसिंग की अनुमति नहीं),
भंडारण: -20 से +70 ℃ -4 से +158 ℉ |
|
| परिवेश आर्द्रता |
35 से 85% आरएच, भंडारण: 35 से 85% आरएच |
|
| परिवेशीय रोशनी |
गरमागरम रोशनी: प्रकाश प्राप्त करने वाले चेहरे पर 3,000 एलएक्स या उससे कम |
|
| वोल्टेज सहनशीलता |
एक मिनट के लिए 1,000 वी ए.सी. एक साथ जुड़े सभी आपूर्ति टर्मिनलों और संलग्नक के बीच |
|
| इन्सुलेशन प्रतिरोध |
एक साथ जुड़े सभी आपूर्ति टर्मिनलों और संलग्नक के बीच 250 वी डीसी मेगर के साथ 20 एमΩ, या अधिक |
|
| कंपन प्रतिरोध |
10 से 150 हर्ट्ज आवृत्ति, 1.5 मिमी 0.059 प्रत्येक दो घंटे के लिए एक्स, वाई और जेड दिशाओं में दोहरे आयाम में |
|
| आघात प्रतिरोध |
X, Y और Z दिशाओं में तीन बार प्रत्येक में 500 m/s2 त्वरण (लगभग 50 G)। |
|
| उत्सर्जक तत्व |
इन्फ्रारेड एलईडी (पीक उत्सर्जन तरंग दैर्ध्य: 880एनएम 0.035मिलि, क्रॉस-बीम स्कैनिंग सिस्टम) |
|
| सामग्री |
संलग्नक: गर्मी प्रतिरोधी एबीएस, लेंस: ऐक्रेलिक, संकेतक कवर: ऐक्रेलिक |
|
| केबल |
0.3 मिमी2 4-कोर (एमिटर: 3-कोर) तेल प्रतिरोधी कैबटायर केबल, 2 मीटर 6.562 फीट लंबा |
|
| केबल विस्तार |
0.3 मिमी2, या अधिक, केबल के साथ, एमिटर और रिसीवर दोनों के लिए कुल 100 मीटर (328.084 फीट) तक विस्तार संभव है। |
|
| वज़न |
शुद्ध वजन: एमिटर लगभग 80 ग्राम, रिसीवर लगभग 85 ग्राम, सकल वजन: 210 ग्राम लगभग। |
|
