| Artikelnummer |
6ES7332-5HB01-0AB0 |
6ES7332-5HD01-0AB0 |

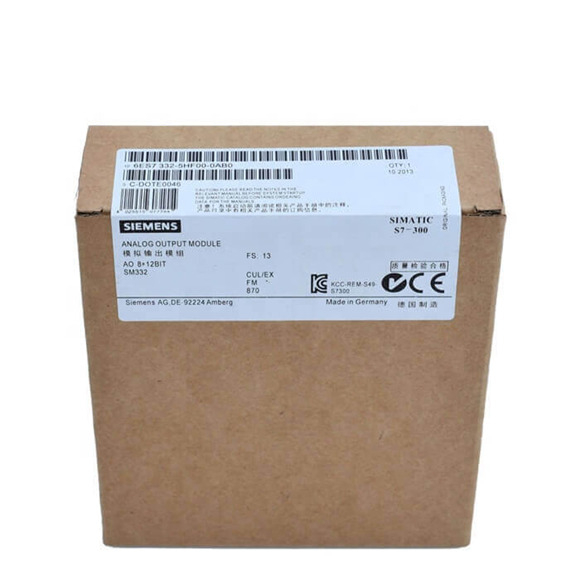

6ES7332-5HF00-0AB0 |
6ES7332-7ND02-0AB0 |
|
SM332, 2AA, U/I, 11/12Bit |
SM332, 4AO, U/I, 11/12Bit |
SM332, 8AA, U/I, 11/12Bit |
SM332, 4AA, 0-10V, 0-5V,+/-10V,+/-20mA |
| Leveransspänning |
|
|
|
|
| Lastspänning L+ |
|
|
|
|
|
● Betygsvärde (DC) |
24 v |
24 v |
24 v |
24 v |
|
● Omvänd polaritetsskydd |
Ja |
Ja |
Ja |
Ja |
| Inmatningsström |
|
|
|
|
| Från lastspänning L+ (utan belastning), max. |
135 MA |
240 MA |
340 mA |
290 mA |
| Från backplanbuss 5 V DC, Max. |
60 ma |
60 ma |
100 ma |
120 MA |
| Kraftförlust |
|
|
|
|
| Strömförlust, typ. |
3 w |
3 w |
6 w |
3 w |
| Analoga utgångar |
|
|
|
|
| Antal analoga utgångar |
2 |
4 |
8 |
4; Isokront läge |
| Spänningsutgång, kortslutningsskydd |
Ja |
Ja |
Ja |
Ja |
| Spänningsutgång, kortslutningsström, max. |
25 mA |
25 mA |
25 mA |
40 MA |
| Strömutgång, tomgångsspänning, max. |
18 v |
18 v |
18 v |
18 v |
| Utgångsintervall, spänning |
|
|
|
|
|
● 0 till 10 V |
Ja |
Ja |
Ja |
Ja |
|
● 1 V till 5 V |
Ja |
Ja |
Ja |
Ja |
|
● -10 V till +10 V |
Ja |
Ja |
Ja |
Ja |
| Utgångsintervall, ström |
|
|
|
|
|
● 0 till 20 mA |
Ja |
Ja |
Ja |
Ja |
|
● -20 mA till +20 mA |
Ja |
Ja |
Ja |
Ja |
|
● 4 ma till 20 mA |
Ja |
Ja |
Ja |
Ja |
| Belastningsimpedans (i nominellt utgångsintervall) |
|
|
|
|
|
● Med spänningsutgångar, min. |
1 kΩ |
1 kΩ |
1 kΩ |
1 kΩ |
|
● med spänningsutgångar, kapacitiv belastning, max. |
1 µF |
1 µF |
1 µF |
1 µF |
|
● Med aktuella utgångar, max. |
500 Ω |
500 Ω |
500 Ω |
500 Ω |
|
● med strömutgångar, induktiv last, max. |
10 mH |
10 mH |
10 mH |
1 mH |
| Kabellängd |
|
|
|
|
|
● Skärmad, max. |
200 m |
200 m |
200 m |
200 m |
| Analog värdeproduktion för utgångarna |
|
|
|
|
| Integration och konverteringstid/upplösning per kanal |
|
|
|
|
|
● Upplösning med Overrange (bit inklusive tecken), Max. |
12 bitar; ±10 V, ±20 mA, 4 mA till 20 mA, 1 V till 5 V: 11 bitar + tecken; 0 V till 10 V, 0 mA till 20 mA: 12 bitar |
12 bitar; ±10 V, ±20 mA, 4 mA till 20 mA, 1 V till 5 V: 11 bitar + tecken; 0 V till 10 V, 0 mA till 20 mA: 12 bitar |
12 bitar; ±10 V, ±20 mA, 4 mA till 20 mA, 1 V till 5 V: 11 bitar + tecken; 0 V till 10 V, 0 mA till 20 mA: 12 bitar |
16 bitar |
|
● Konverteringstid (per kanal) |
0,8 ms |
0,8 ms |
0,8 ms |
200 µs; i isokront läge 640 µs |
| Avräkningstid |
|
|
|
|
