| Artikelnummer |
6ES7350-1AH03-0AE0 |
|

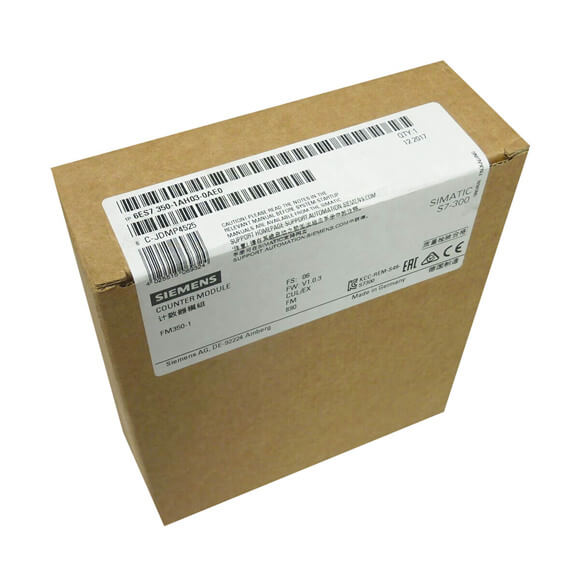

FM350-1, Counter Mod. upp till 500 kHz |
| Leveransspänning |
|
| Hjälpspänning 1L+, lastspänning 2L+ |
|
|
● Betygsvärde (DC) |
24 v |
|
● Tillåtet intervall, lägre gräns (DC) |
20.4 V; Dynamisk 18,5 v |
|
● Tillåtet intervall, övre gräns (DC) |
28,8 V; dynamisk 30.2 v |
| Inmatningsström |
|
| Från lastspänning 1L+ (utan belastning), max. |
40 MA |
| Från backplanbuss 5 V DC, Max. |
160 ma |
| Kodarförsörjning |
|
| 5 V kodareförsörjning |
|
|
● 5 V |
Ja; 5.2 V ± 2 % |
|
● Utgångsström, max. |
300 ma |
| 24 V kodareförsörjning |
|
|
● 24 v |
Ja; 1L+ (-3 V) |
|
● Utgångsström, max. |
400 mA |
| Kraftförlust |
|
| Strömförlust, typ. |
4.5 W |
| Digitala ingångar |
|
| Antal digitala ingångar |
3 |
| Funktioner |
1 för grindstart, 1 för grindstopp, 1 för att sätta räknaren |
| Ingångsspänning |
|
|
● För signal '0 ' |
-28.8 ... +5V |
|
● För signal '1 ' |
+11 till +28,8V |
| Inmatningsström |
|
|
● För signal '1 ', typ. |
9 ma |
| Digitala utgångar |
|
| Antal digitala utgångar |
2 |
| Kortslutningsskydd |
Ja; Klockat elektroniskt |
| Begränsning av induktiv avstängningsspänning till |
2L+ (-39 V) |
| Utspänning |
|
|
● För signal '0 ', max. |
3 v |
|
● För signal '1 ', min. |
2L+ (-1,5 V) |
| Framström |
|
|
● För signal '1 ' nominellt värde |
0,5 a |
|
● För signal '1 ' tillåtet intervall för 0 till 60 ° C, min. |
5 ma |
|
● För signal '1 ' tillåtet intervall för 0 till 60 ° C, max. |
0,6 a |
| Utgångsfördröjning med resistiv belastning |
|
|
● '0 ' till '1 ', max. |
300 µs |
| Kodare |
|
| Anslutningsbara kodare |
|
|
● Inkrementell kodare (symmetrisk) |
Ja; Med 2 pulståg kompenserade med 90 ° |
|
● Inkrementell kodare (asymmetrisk) |
Ja |
|
● 24 V Initiator |
Ja |
|
● 24 V riktningselement |
Ja; 1 pulståg, 1 riktningsnivå |
| Disk |
|
| Antal motingångar |
1; 32 bit eller ± 31 bit |
| Motingång 5 V |
|
|
● Skriv |
Rs 422 |
|
● Avsluta motståndet |
220 Ω |
|
● Differentialingångsspänning |
1,3 V |
|
● Räkningsfrekvens, Max. |
500 kHz |
| Motingång 24 v |
|
|
● Ingångsspänning för signal '0 ' |
-28.8 ... +5V |
|
● Ingångsspänning för signal '1 ' |
+11 till +28,8V |
|
● Inmatningsström för signal '1 ', typ. |
9 ma |
|
● Räkningsfrekvens, Max. |
200 kHz |
|
● Minsta pulsbredd |
2,5 μs |
| Potentiell separation |
|
| Potentiella digitala inmatningar |
|
|
● Mellan kanaler och backplanbuss |
Ja; Optokopplare |
| Potentiella digitala utgångar |
|
|
● Mellan kanaler och backplanbuss |
Ja; Optokopplare |
| Potential Separation Counter |
|
|
● Mellan kanaler och backplanbuss |
Ja; Optokopplare |
| Isolering |
|
| Isolering testad med |
500 v |
| Anslutningsmetod |
|
| Obligatorisk främre kontakt |
1x 20-stift |
| Mått |
|
| Bredd |
40 mm |
| Höjd |
125 mm |
| Djup |
120 mm |
| Vikter |
|
| Vikt, ca. |
250 g |
