| พิมพ์ |
มาตรฐาน |
มัลติฟังก์ชั่น |
|
|
| พิมพ์ |
สำหรับแรงดันต่ำ |
สำหรับแรงดันสูง |
สำหรับแรงดันต่ำ |
สำหรับแรงดันสูง |
|
เอเชีย
(หมายเหตุ 2) |

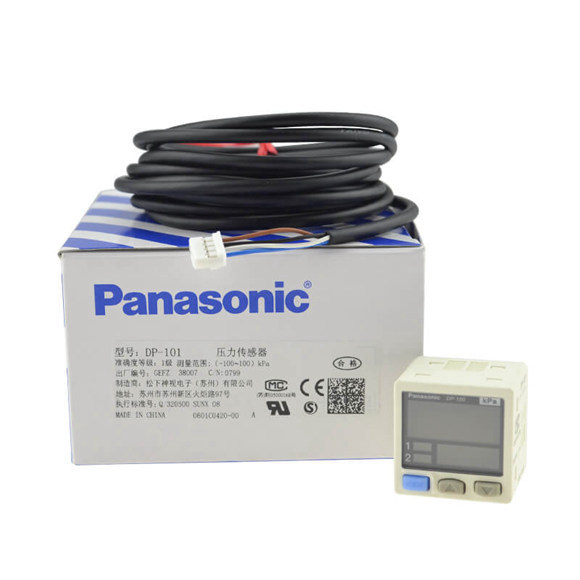

DP-101(-ม)(-พี) |
DP-102(-ม)(-พี) |
DP-101A(-ม)(-พี) |
DP-102A(-ม)(-พี) |
| ยุโรป |
DP-101-EP |
DP-102-EP |
DP-101A-EP |
DP-102A-EP |
| ประเภทคอนเนคเตอร์ปลั๊กอิน M8 |
DP-111-EPJ |
DP-112-EPJ |
DP-111A-EPJ |
DP-112A-EPJ |
อเมริกาเหนือ
(หมายเหตุ 2) |
DP-101-N(-P) |
DP-102-N(-P) |
DP-101A-N(-P) |
DP-102A-N(-P) |
| การปฏิบัติตามคำสั่งเครื่องหมาย CE |
คำสั่ง EMC, คำสั่ง RoHS |
|
|
|
| ประเภทของความดัน |
เกจวัดแรงดัน |
|
|
|
| ช่วงแรงดันที่กำหนด |
-100.0 ถึง +100.0 กิโลปาสคาล |
-0.100 ถึง +1.000 เมกะปาสคาล |
-100.0 ถึง +100.0 กิโลปาสคาล |
-0.100 ถึง +1.000 เมกะปาสคาล |
| กำหนดช่วงแรงดัน |
-101.0 ถึง +101.0 kPa
-1.030 ถึง +1.030 kgf/cm2
-1.010 ถึง +1.010 บาร์
-14.64 ถึง +14.64 psi
-757 ถึง +757 mmHg
-29.8 ถึง 29.8 inHg |
-0.101 ถึง +1.010 MPa
-101 ถึง +1,010 kPa
-1.03 ถึง +10.30 kgf/cm2
-1.01 ถึง +10.10 บาร์
-14.6 ถึง +146.4 psi |
-101.0 ถึง +101.0 kPa
-1.030 ถึง +1.030 kgf/cm2
-1.010 ถึง +1.010 บาร์
-14.64 ถึง +14.64 psi
-757 ถึง +757 mmHg
-29.8 ถึง 29.8 inHg |
-0.101 ถึง +1.010 MPa
-101 ถึง +1,010 kPa
-1.03 ถึง +10.30 kgf/cm2
-1.01 ถึง +10.10 บาร์
-14.6 ถึง +146.4 psi |
| ความทนทานต่อแรงกดดัน |
500 กิโลปาสคาล |
1.5 เมกะปาสคาล |
500 กิโลปาสคาล |
1.5 เมกะปาสคาล |
| ของเหลวที่ใช้บังคับ |
ก๊าซที่ไม่กัดกร่อน |
|
|
|
| หน่วยที่เลือกได้ |
สำหรับแรงดันต่ำ: kPa, kgf/cm2, บาร์, psi, mmHg, inHg, สำหรับแรงดันสูง: MPa, kPa, kgf/cm2, บาร์, psi |
|
|
|
| แรงดันไฟฟ้า |
12 ถึง 24 V DC ±10 % การกระเพื่อม PP 10 % หรือน้อยกว่า |
|
|
|
| การใช้พลังงาน |
การทำงานปกติ:
720 mW หรือน้อยกว่า (การใช้กระแสไฟ 30 mA หรือน้อยกว่าที่แรงดันไฟจ่าย 24 V)
โหมด ECO:
480 mW หรือน้อยกว่าที่ STD (ปริมาณการใช้กระแสไฟ 20 mA หรือน้อยกว่าที่แรงดันไฟจ่าย 24 V)
360 mW หรือน้อยกว่าที่แรงดันไฟจ่าย 24 V (ปริมาณการใช้กระแสไฟ 15 mA หรือน้อยกว่าที่แรงดันไฟจ่าย 24 V) |
|
|
|
เอาต์พุต เปรียบเทียบ
[ เอาต์พุต เปรียบเทียบ 1
เอาต์พุต เปรียบเทียบ 2
(หมายเหตุ 3)] |
ทรานซิสเตอร์ NPN open-collector
• กระแสซิงก์สูงสุด: 100 mA
• แรงดันไฟฟ้าที่ใช้: 30 V DC หรือน้อยกว่า (ระหว่างเอาต์พุตเปรียบเทียบกับ 0 V)
• แรงดันตกค้าง: 2 V หรือน้อยกว่า (ที่กระแสซิงก์ 100 mA)
ทรานซิสเตอร์แบบ open-collector แบบ PNP
• กระแสไฟจากแหล่งสูงสุด: 100 mA
• แรงดันไฟฟ้าที่ใช้: 30 V DC หรือน้อยกว่า (ระหว่างเอาต์พุตเปรียบเทียบกับ +V)
• แรงดันตกค้าง: 2 V หรือน้อยกว่า (ที่กระแสไฟจากแหล่ง 100 mA)
|
|
|
|
|
การทำงานของเอาต์พุต / โหมดเอาต์พุต |
NO / NC (เลือกได้โดยการกดปุ่ม) / โหมด EASY / โหมดฮิสเทรีซิส / โหมดตัวเปรียบเทียบหน้าต่าง |
|
|
|
| ฮิสเทรีซีส |
ขั้นต่ำ 1 หลัก (ตัวแปร) (แต่ 2 หลักเมื่อใช้หน่วย psi) |
|
|
|
| การทำซ้ำ |
±0.1 % FS
(ภายใน ±2 หลัก) |
±0.2 % FS
(ภายใน ±2 หลัก) |
±0.1 % FS
(ภายใน ±2 หลัก) |
±0.2 % FS
(ภายใน ±2 หลัก) |
| เวลาตอบสนอง |
2.5 ms, 5 ms, 10 ms, 25 ms, 50 ms, 100 ms, 250 ms, 500 ms, 1,000 ms, 5,000 ms เลือกได้โดยการกดปุ่ม |
|
|
|
| ป้องกันการลัดวงจร |
รวม |
|
|
|
อินพุตภายนอก
(หมายเหตุ 4)
ฟังก์ชั่นอ้างอิงอัตโนมัติ /
ฟังก์ชั่นการปรับศูนย์ระยะไกล |
- |
แรงดันไฟฟ้าขณะ ON: 0.4 V DC หรือน้อยกว่า
แรงดันไฟฟ้าขณะ OFF: 5 ถึง 30 V DC หรือเปิด
อิมพีแดนซ์อินพุต: ประมาณ 10 kΩ
เวลาอินพุต: 1 ms หรือมากกว่า
แรงดันไฟฟ้าขณะ ON: 5 V ถึง +V
แรงดันไฟฟ้า DC OFF: 0.6 V DC หรือน้อยกว่า หรือเปิด
อิมพีแดนซ์อินพุต: ประมาณ 10 kΩ
เวลาอินพุต: 1 ms หรือมากกว่า
|
|
|
เอาต์พุตแรงดันไฟฟ้าอนาล็อก
(หมายเหตุ 4) |
- |
แรงดันไฟฟ้าเอาท์พุต: 1 ถึง 5 V DC
จุดศูนย์: ภายใน 3 V ±5 % FS
Span: ภายใน 4 V ±5 % FS
ความเป็นเชิงเส้น: ภายใน ±1 % FS อิม
พีแดนซ์เอาต์พุต: 1 kΩ ประมาณ |
แรงดันไฟฟ้าเอาท์พุต: 0.6 ถึง 5 V
จุดศูนย์: ภายใน 1 V ±5 % FS
Span: ภายใน 4.4 V ±5 % FS
ความเป็นเส้นตรง: ภายใน ±1 % FS
อิมพีแดนซ์เอาต์พุต: 1 kΩ ประมาณ |
|
เอาต์พุตกระแสอนาล็อก
(หมายเหตุ 4) |
- |
กระแสเอาท์พุต: 4 ถึง 20 mA
จุดศูนย์: 12 mA ±5 % FS
Span: 16 mA ±5 % FS
ความเป็นเส้นตรง: ภายใน ±1 % FS
ความต้านทานโหลด: 250 Ω (สูงสุด) |
กระแสเอาท์พุต: 2.4 ถึง 20 mA
จุดศูนย์: 4 mA ±5 % FS
Span: 17.6 mA ±5 % FS
ความเป็นเชิงเส้น: ภายใน ±1 % FS
ความต้านทานโหลด: 250 Ω (สูงสุด) |
|
| แสดง |
จอแสดงผล LCD 3 สี 4 หลัก + 4 หลัก
(อัตราการรีเฟรชจอแสดงผล: 250 ms, 500 ms, 1,000 ms เลือกได้โดยการกดปุ่ม) |
|
|
|
|
ช่วงความดันที่แสดงผลได้ |
-101.0 ถึง +101.0 kPa
-1.030 ถึง +1.030 kgf/cm2
-1.010 ถึง +1.010 บาร์
-14.64 ถึง +14.64 psi
-757 ถึง +757 mmHg
-29.8 ถึง 29.8 inHg |
-0.101 ถึง +1.010 MPa
-101 ถึง +1,010 kPa
-1.03 ถึง +10.30 kgf/cm2
-1.01 ถึง +10.10 บาร์
-14.6 ถึง +146.4 psi |
-101.0 ถึง +101.0 kPa
-1.030 ถึง +1.030 kgf/cm2
-1.010 ถึง +1.010 บาร์
-14.64 ถึง +14.64 psi
-757 ถึง +757 mmHg
-29.8 ถึง 29.8 inHg |
-0.101 ถึง +1.010 MPa
-101 ถึง +1,010 kPa
-1.03 ถึง +10.30 kgf/cm2
-1.01 ถึง +10.10 บาร์
-14.6 ถึง +146.4 psi |
| ตัวบ่งชี้ |
LED สีส้ม
(ไฟแสดงการทำงานของเอาต์พุตเปรียบเทียบ 1, ไฟแสดงการทำงานของเอาต์พุตเปรียบเทียบ 2: สว่างขึ้นเมื่อเอาต์พุตเปรียบเทียบแต่ละอันเปิดอยู่) |
LED สีส้ม
(ไฟแสดงการทำงานของเอาต์พุตเปรียบเทียบ 1: สว่างขึ้นเมื่อเอาต์พุตเปรียบเทียบเปิดอยู่ ไฟแสดงการทำงานของเอาต์พุตแรงดันไฟฟ้าอะนาล็อก: สว่างขึ้นเมื่อตั้งค่า) |
|
|
| การป้องกัน |
IP40 (IEC) |
|
|
|
| อุณหภูมิโดยรอบ |
-10 ถึง +50 °C +14 ถึง +122 °F, การเก็บรักษา: -10 ถึง +60 °C +14 ถึง +140 °F |
|
|
|
| ความชื้นโดยรอบ |
ความชื้นสัมพัทธ์ 35 ถึง 85 % (ไม่อนุญาตให้มีหยดน้ำค้างหรือน้ำแข็งเกาะ) การเก็บรักษา: 35 ถึง 85 % RH |
|
|
|
| ความทนทานต่อแรงดันไฟฟ้า |
1,000 V AC เป็นเวลา 1 นาที ระหว่างขั้วจ่ายไฟทั้งหมดที่เชื่อมต่อเข้าด้วยกันและกล่องหุ้ม |
|
|
|
| ความต้านทานของฉนวน |
50MΩ หรือมากกว่าโดยมีเมกเกอร์ 500 V DC ระหว่างขั้วต่อแหล่งจ่ายไฟทั้งหมดที่เชื่อมต่อเข้าด้วยกันและกล่องหุ้ม |
|
|
|
| ความต้านทานการสั่นสะเทือน |
ความถี่ 10 ถึง 500 Hz, 3 มม. 0.118 ในแอมพลิจูดสองเท่า หรือการเร่งความเร็วสูงสุด 196 ม./วินาที ในทิศทาง X, Y และ Z เป็นเวลาสองชั่วโมงในแต่ละครั้ง
(เมื่อติดตั้งแผง: ความถี่ 10 ถึง 150 Hz, 0.75 มม. 0.030 นิ้วในแอมพลิจูด หรือการเร่งความเร็วสูงสุด 49 ม./วินาที ในทิศทาง X, Y และ Z เป็นเวลาสองชั่วโมงในแต่ละครั้ง) |
|
|
|
| ทนต่อแรงกระแทก |
ความเร่ง 100 ม./วินาที (ประมาณ 10 G) ในทิศทาง X, Y และ Z สามครั้งในแต่ละครั้ง |
|
|
|
| ลักษณะอุณหภูมิ |
ภายใน ±0.5 % FS
(ที่ +20 ℃ +68 ℉) |
ภายใน ±1 % FS
(ที่ +20 ℃ +68 ℉) |
ภายใน ±0.5 % FS
(ที่ +20 ℃ +68 ℉) |
ภายใน ±1 % FS
(ที่ +20 ℃ +68 ℉) |
| พอร์ตแรงดัน |
เอเชีย: เกลียวตัวเมีย M5 + เกลียว R (PT) เกลียวนอก 1/8 นิ้ว [ไม่รวม DP-□-M(-P)], ยุโรป: เกลียวตัวเมีย M5 + เกลียวตัวผู้ G 1/8 อเมริกาเหนือ: เกลียวตัวเมีย M5 + เกลียวนอก NPT 1/8 |
|
|
|
| วัสดุ |
โครงสร้างตัวเครื่อง: PBT (เสริมใยแก้ว), จอแสดงผล LCD: อะคริลิค, ช่องต่อแรงดัน: สแตนเลสสตีล (SUS303) , ส่วนเกลียวยึด: ทองเหลือง (ชุบนิกเกิล), ส่วนสวิตช์: ยางซิลิโคน |
|
|
|
| วิธีการเชื่อมต่อ / ความยาวสายเคเบิล |
ตัวเชื่อมต่อ / ความยาวรวมสูงสุด 100 ม. 328.084 ฟุต (น้อยกว่า 30 ม. 98.425 ฟุต เมื่อเป็นไปตามเครื่องหมาย CE) ใช้ได้กับสายเคเบิลขนาด 0.3 มม.2 ขึ้นไป |
|
|
|
| น้ำหนัก |
น้ำหนักสุทธิ: ประมาณ 40 กรัม (DP-10□-M(-P): ประมาณ 30 กรัม), น้ำหนักรวม: ประมาณ 130 กรัม (DP-10□-M(-P):ประมาณ 120 กรัม) |
|
|
|
| เครื่องประดับ |
CN-14A-C2 (สายเคเบิลต่อขั้วต่อ 2 ม. 6.562 ฟุต): 1 ชิ้น (ไม่รวมประเภทคอนเนคเตอร์ปลั๊กอิน M8) |
|
|
|
