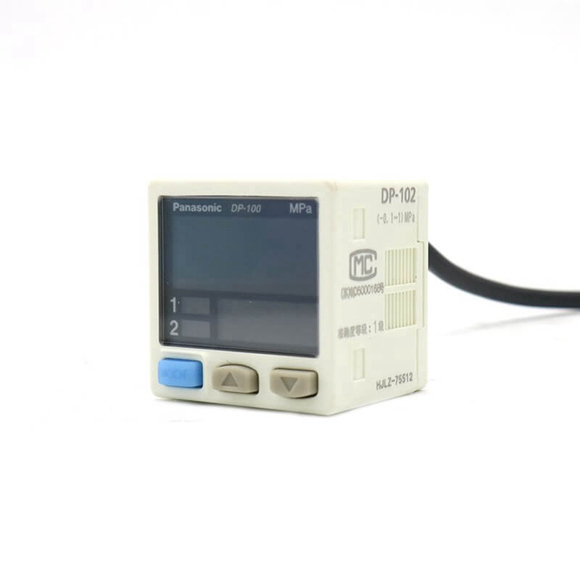

| تایپ کنید |
استاندارد |
چند کاره |
|
|
| تایپ کنید |
برای فشار کم |
برای فشار بالا |
برای فشار کم |
برای فشار بالا |
|
آسیا
(یادداشت 2) |
DP-101(-M)(-P) |
DP-102(-M)(-P) |
DP-101A(-M)(-P) |
DP-102A(-M)(-P) |
| اروپا |
DP-101-EP |
DP-102-EP |
DP-101A-EP |
DP-102A-EP |
| نوع کانکتور پلاگین M8 |
DP-111-EPJ |
DP-112-EPJ |
DP-111A-EPJ |
DP-112A-EPJ |
آمریکای شمالی
(یادداشت 2) |
DP-101-N(-P) |
DP-102-N(-P) |
DP-101A-N(-P) |
DP-102A-N(-P) |
| مطابقت با دستورالعمل علامت CE |
دستورالعمل EMC، دستورالعمل RoHS |
|
|
|
| نوع فشار |
فشار سنج |
|
|
|
| محدوده فشار نامی |
-100.0 تا +100.0 کیلو پاسکال |
-0.100 تا +1.000 مگاپاسکال |
-100.0 تا +100.0 کیلو پاسکال |
-0.100 تا +1.000 مگاپاسکال |
| محدوده فشار را تنظیم کنید |
-101.0 تا +101.0 کیلو پاسکال
-1.030 - تا 1.030 + kgf/cm2
-1.010 تا +1.010 بار -
14.64 - تا 14.64 + psi
-757 - تا +757 میلیمتر جیوه
-29.8 - تا 29.8 اینچ جیوه |
0.101- تا 1.010+ مگاپاسکال
-101- تا 1010+ کیلو پاسکال
کیلوگرم بر سانتیمتر مربع
10.30+
-1.03- تا |
-101.0 تا +101.0 کیلو پاسکال
-1.030 - تا 1.030 + kgf/cm2
-1.010 تا +1.010 بار -
14.64 - تا 14.64 + psi
-757 - تا +757 میلیمتر جیوه
-29.8 - تا 29.8 اینچ جیوه |
0.101- تا 1.010+ مگاپاسکال
-101- تا 1010+ کیلو پاسکال
کیلوگرم بر سانتیمتر مربع
10.30+
-1.03- تا |
| مقاومت در برابر فشار |
500 کیلو پاسکال |
1.5 مگاپاسکال |
500 کیلو پاسکال |
1.5 مگاپاسکال |
| سیال قابل استفاده |
گاز غیر خورنده |
|
|
|
| واحد قابل انتخاب |
برای فشار کم: کیلو پاسکال، kgf/cm2، بار، psi، mmHg، inHg، برای فشار بالا: MPa، kPa، kgf/cm2، bar، psi |
|
|
|

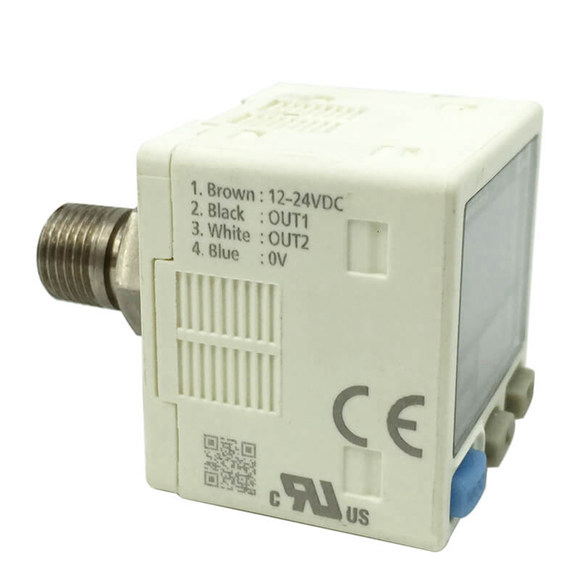

| ولتاژ تغذیه |
12 تا 24 ولت DC ± 10 % ریپل PP 10 % یا کمتر |
|
|
|
| مصرف برق |
عملکرد معمولی:
720 میلیوات یا کمتر (مصرف جریان 30 میلی آمپر یا کمتر در ولتاژ تغذیه 24 ولت)
حالت ECO:
480 میلیوات یا کمتر در STD (مصرف جریان 20 میلی آمپر یا کمتر در ولتاژ تغذیه 24 ولت)
360 میلیوات یا کمتر در FULL (مصرف جریان 15 میلی آمپر یا کمتر) |
|
|
|
خروجی مقایسه ای
[خروجی مقایسه ای 1،
خروجی مقایسه ای 2
(یادداشت 3)] |
ترانزیستور کلکتور باز NPN
• حداکثر جریان سینک: 100 میلی آمپر
• ولتاژ اعمال شده: 30 ولت DC یا کمتر (بین خروجی مقایسه ای و 0 ولت)
• ولتاژ باقیمانده: 2 ولت یا کمتر (در جریان سینک 100 میلی آمپر)
ترانزیستور کلکتور باز PNP
• حداکثر جریان منبع: 100 میلی آمپر
• ولتاژ اعمالی: 30 ولت DC یا کمتر (بین خروجی مقایسه ای و + ولت)
• ولتاژ باقیمانده: 2 ولت یا کمتر (در جریان منبع 100 میلی آمپر)
|
|
|
|
|
عملکرد خروجی / حالت های خروجی |
NO / NC (قابل انتخاب با عملکرد کلید) / حالت آسان / حالت هیسترزیس / حالت مقایسه پنجره |
|
|
|
| هیسترزیس |
حداقل 1 رقم (متغیر) (اما در هنگام استفاده از واحد psi 2 رقم) |
|
|
|
| تکرارپذیری |
± 0.1 % FS
(در 2 ± رقم) |
± 0.2 % FS
(در عرض 2 ± رقم) |
± 0.1 % FS
(در 2 ± رقم) |
± 0.2 % FS
(در عرض 2 ± رقم) |
| زمان پاسخگویی |
2.5 ms، 5 ms، 10 ms، 25 ms، 50 ms، 100 ms، 250 ms، 500 ms، 1000 ms، 5000 ms، قابل انتخاب با عملکرد کلید |
|
|
|
| حفاظت در برابر اتصال کوتاه |
گنجانده شده است |
|
|
|
ورودی خارجی
(یادداشت 4)
عملکرد مرجع خودکار /
عملکرد تنظیم صفر از راه دور |
– |
ولتاژ روشن: 0.4 ولت DC یا کمتر
ولتاژ خاموش: 5 تا 30 ولت DC، یا
امپدانس ورودی باز: 10 کیلو اهم تقریبا.
زمان ورودی: 1 میلی ثانیه یا بیشتر
ولتاژ روشن: 5 ولت تا + ولت DC
ولتاژ خاموش: 0.6 ولت DC یا کمتر، یا
امپدانس ورودی باز: 10 کیلو اهم تقریبا.
زمان ورودی: 1 میلی ثانیه یا بیشتر
|
|
|
خروجی ولتاژ آنالوگ
(یادداشت 4) |
– |
ولتاژ خروجی: 1 تا 5 ولت DC
نقطه صفر: در محدوده 3 ولت ± 5 درصد FS
دهانه: در محدوده 4 ولت ± 5 درصد FS
خطی: در محدوده ± 1 درصد FS
امپدانس خروجی: 1 کیلو اهم تقریبا. |
ولتاژ خروجی: 0.6 تا 5 ولت
نقطه صفر: در محدوده 1 ولت ± 5 درصد FS
دهانه: در محدوده 4.4 ولت ± 5 درصد FS
خطی: در محدوده 1 ± % FS
امپدانس خروجی: 1 کیلو اهم تقریباً. |
|
خروجی جریان آنالوگ
(یادداشت 4) |
– |
جریان خروجی: 4 تا 20 میلی آمپر
نقطه صفر: 12 میلی آمپر ± 5 درصد
دهانه FS: 16 میلی آمپر ± 5 درصد FS
خطی: در محدوده 1 ± درصد FS
مقاومت بار: 250 Ω (حداکثر) |
جریان خروجی: 2.4 تا 20 میلی آمپر
نقطه صفر: 4 میلی آمپر ± 5 درصد
دهانه FS: 17.6 میلی آمپر ± 5 درصد FS
خطی: در محدوده 1 ± درصد FS
مقاومت بار: 250 Ω (حداکثر) |
|
| نمایش |
نمایشگر LCD 4 رقمی + 4 رقمی 3 رنگ
(نرخ تازه سازی صفحه نمایش: 250 میلی ثانیه، 500 میلی ثانیه، 1000 میلی ثانیه، قابل انتخاب با عملکرد کلید) |
|
|
|
|
محدوده فشار قابل نمایش |
-101.0 تا +101.0 کیلو پاسکال
-1.030 - تا 1.030 + kgf/cm2
-1.010 تا +1.010 بار -
14.64 - تا 14.64 + psi
-757 - تا +757 میلیمتر جیوه
-29.8 - تا 29.8 اینچ جیوه |
0.101- تا 1.010+ مگاپاسکال
-101- تا 1010+ کیلو پاسکال
کیلوگرم بر سانتیمتر مربع
10.30+
-1.03- تا |
-101.0 تا +101.0 کیلو پاسکال
-1.030 - تا 1.030 + kgf/cm2
-1.010 تا +1.010 بار -
14.64 - تا 14.64 + psi
-757 - تا +757 میلیمتر جیوه
-29.8 - تا 29.8 اینچ جیوه |
0.101- تا 1.010+ مگاپاسکال
-101- تا 1010+ کیلو پاسکال
کیلوگرم بر سانتیمتر مربع
10.30+
-1.03- تا |
| شاخص |
LED نارنجی
(نشانگر عملکرد مقایسه 1 خروجی، نشانگر عملکرد مقایسه خروجی 2: هنگامی که هر خروجی مقایسه روشن است روشن می شود) |
LED نارنجی
(نشانگر عملکرد خروجی مقایسه 1: وقتی خروجی مقایسه روشن است روشن می شود، نشانگر عملکرد ولتاژ خروجی آنالوگ: هنگام تنظیم روشن می شود) |
|
|
| حفاظت |
IP40 (IEC) |
|
|
|
| دمای محیط |
-10 تا +50 ℃ +14 تا +122 ℉، ذخیره سازی: -10 تا +60 ℃ +14 تا +140 ℉ |
|
|
|
| رطوبت محیط |
35 تا 85 درصد RH (بدون تراکم شبنم یا یخ مجاز)، ذخیره سازی: 35 تا 85 درصد RH |
|
|
|
| مقاومت در برابر ولتاژ |
1000 ولت AC برای یک دقیقه بین تمام پایانه های تغذیه متصل به هم و محفظه |
|
|
|
| مقاومت عایق |
50MΩ یا بیشتر با میگر 500 ولت DC بین تمام پایانه های تغذیه متصل به هم و محفظه |
|
|
|
| مقاومت در برابر لرزش |
فرکانس 10 تا 500 هرتز، 3 میلیمتر 0.118 در دامنه مضاعف یا حداکثر شتاب 196 m/s2، در جهتهای X، Y و Z هر کدام به مدت دو ساعت
(هنگامی که پانل نصب شده است: فرکانس 10 تا 150 هرتز، 0.75 میلیمتر 0.030 در دامنه یا Z4 در جهت حداکثر دو ساعت، شتابدهنده Y، حداکثر 9 ساعت در ساعت Y هر کدام) |
|
|
|
| مقاومت در برابر ضربه |
شتاب 100 متر بر ثانیه (تقریباً 10 گرم) در جهات X، Y و Z هر کدام سه بار |
|
|
|
| مشخصات دما |
در ± 0.5٪ FS
(در +20 ℃ +68 ℉) |
در ± 1٪ FS
(در +20 ℃ +68 ℉) |
در ± 0.5٪ FS
(در +20 ℃ +68 ℉) |
در ± 1٪ FS
(در +20 ℃ +68 ℉) |

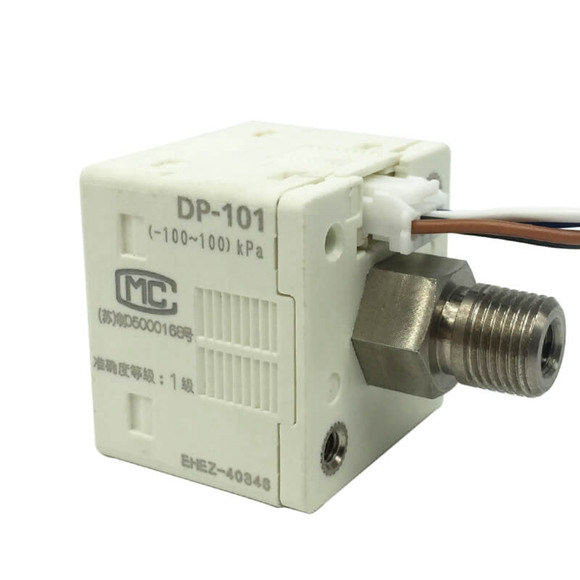

| پورت فشار |
آسیا: نخ ماده M5 + R (PT) 1/8 نخ نر [به استثنای DP-□-M(-P)]، اروپا: نخ ماده M5 + نخ نر G 1/8، آمریکای شمالی: نخ ماده M5 + نخ نر 1/8 NPT |
|
|
|
| مواد |
محفظه: PBT (تقویت شده با الیاف شیشه)، صفحه نمایش ال سی دی: اکریلیک، پورت فشار: فولاد ضد زنگ (SUS303)، قسمت رزوه ای نصب: برنج (نیکل اندود)، بخش سوئیچ: لاستیک سیلیکونی |
|
|
|
| روش اتصال / طول کابل |
رابط / طول کل تا 100 متر و 328.084 فوت (کمتر از 30 متر و 98.425 فوت در صورت مطابقت با علامت CE) با کابل 0.3 میلی متر مربع یا بیشتر امکان پذیر است. |
|
|
|
| وزن |
وزن خالص: تقریباً 40 گرم (DP-10□-M(-P): تقریباً 30 گرم)، وزن ناخالص: تقریباً 130 گرم. (DP-10□-M(-P): تقریباً 120 گرم) |
|
|
|
| لوازم جانبی |
CN-14A-C2 (کابل متصل به کانکتور 2 متر 6.562 فوت): 1 عدد. (به استثنای نوع کانکتور پلاگین M8) |
|
|
|
