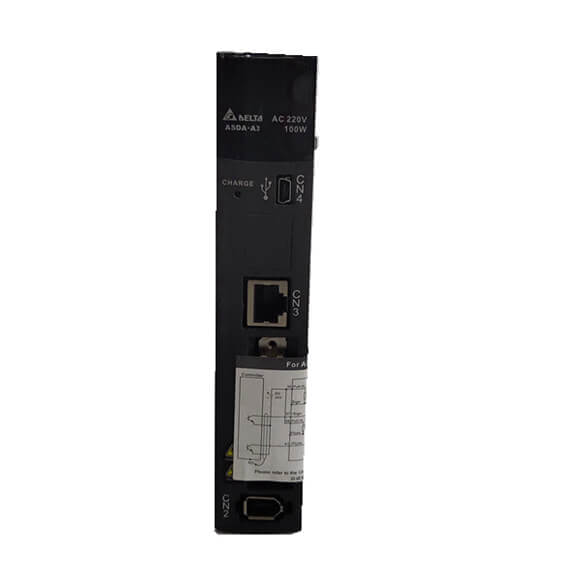

| Delta Asda-A3 Servo Drive |
100 W |
200 W |
400 W |
750 W |
1 kw |
1.5 kW |
2 KW |
3 kw |
| Delta Asda-A3 Servo Drive |
01 |
02 |
04 |
07 |
10 |
15 |
20 |
30 |
| Faz / Voltaj |
Tek fazlı / üç fazlı 220 VAC |
Üç fazlı 220 VAC |
|
|
|
|
|
|
| İzin verilen voltaj aralığı |
Tek fazlı / üç fazlı 200 ~ 230 VAC, -15 ~%10 |
Üç fazlı 200 ~ 230 VAC, -15 ~%10 |
|
|
|
|
|
|
| Giriş Akımı (3ph) (birimler: kollar) |
0.67 |
1.34 |
2.67 |
5.01 |
6.68 |
10.02 |
13.36 |
20.05 |
| Giriş Akımı (1ph) (Birimler: kollar) |
1.16 |
2.31 |
4.63 |
8.68 |
11.57 |
17.36 |
- |
- |
| Sürekli Çıkış Akımı (Birimler: Kollar) |
0.9 |
1.55 |
2.65 |
5.1 |
7.3 |
12.6 |
13.4 |
19.4 |
| Anlık Maksimum Çıkış Akımı (Birimler: Kollar) |
3.54 |
7.07 |
10.61 |
21.21 |
24.75 |
35.36 |
53.03 |
70.71 |
| Soğutma sistemi |
Doğal hava sirkülasyonu |
Fan Soğutma |
|
|
|
|
|
|
| Çözüm Çözünürlüğü |
24-bit (16777216 P/Rev) |
|
|
|
|
|
|
|
| Ana devrenin kontrolü |
SVPWM kontrolü |
|
|
|
|
|
|
|
| Ayarlama Modları |
Otomatik / manuel |
|
|
|
|
|
|
|
| Rejeneratif direnç |
Hiçbiri |
Yerleşik |
|
|
|
|
|
|
| Nabız tipi (yalnızca dmcnet olmayan modu için) |
Darbe + yön, bir faz + b + cw darbesi |
|
|
|
|
|
|
|
| Maks. Giriş darbe frekansı (yalnızca DMCNET olmayan modu için) |
Nabız + yönü: 4MPPS; CCW darbe + CW darbesi: 4MPPS; Bir faz + B fazı: tek faz 4MPP'ler; Maks. 200KPPS (Açık Koleksiyoner) PPS |
|
|
|
|
|
|
|
| Komut kaynağı |
Harici darbe treni (PT modu) (yalnızca dmcnet olmayan modu için) / dahili parametreler (PR modu) |
|
|
|
|
|
|
|
| Yumuşatma Stratejisi |
Düşük geçiş ve P eğrisi filtresi |
|
|
|
|
|
|
|
| Elektronik ekipman |
Elektronik Dişli N/M Çok N: 1 ~ 536870911, M: 1 ~ 2147483647 (1/4 <n/m <262144) |
|
|
|
|
|
|
|
| Tork Sınırı İşlemi |
Parametrelere göre ayarlanmış |
|
|
|
|
|
|
|
| İleri Tazminat Besle |
Parametrelere göre ayarlanmış |
|
|
|
|
|
|
|
| Analog Monitör Çıkışı |
Monitör sinyali parametrelere göre ayarlanabilir (çıkış voltajı aralığı: ± 8V) |
|
|
|
|
|
|
|
| İletişim arayüzü |
RS-485 / Canopen / USB |
|
|
|
|
|
|
|
| Kurulum sitesi |
İç mekan ortamı (doğrudan güneş ışığı içermez), aşındırıcı sıvı ve gaz yok (yağ sisi, kepçeli gaz veya toz içermez) |
|
|
|
|
|
|
|
| Yükseklik |
Yükseklik 2000m veya deniz seviyesinden daha düşük |
|
|
|
|
|
|
|
| Atmosfer basıncı |
86kpa ~ 106kpa |
|
|
|
|
|
|
|
| Çalışma sıcaklığı |
0ºC ~ 55ºC (çalışma sıcaklığı 45ºC'nin üzerindeyse, zorla soğutma gerekecektir) |
|
|
|
|
|
|
|
| Saklama sıcaklığı |
-20 ºC ~ 65 ºC |
|
|
|
|
|
|
|
| Nem |
0 ~% 90 RH (Yoğunlaşmayan) |
|
|
|
|
|
|
|
| Titreşim |
9.80665 m/s2 (1g) 20Hz'den az, 5.88 m/s2 (0.6g) 20 ila 50Hz |
|
|
|
|
|
|
|
| IP derecesi |
IP20 |
|
|
|
|
|
|
|
| Güç sistemi |
TN Sistemi*3*4 |
|
|
|
|
|
|
|
| Onaylar |
IEC/EN 61800-5-1 ， ul 508c |
|
|
|
|
|
|
|
