| Tip |
Kablo tipi |
|
|
| Tip |
En iyi algılama |
Ön algılama |
L tipi
(Üst algılama) |
| Işık AÇIK |

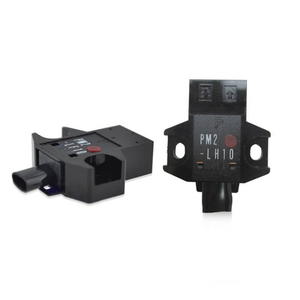

PM2-LH10-C1 |
PM2-LF10-C1 |
PM2-LL10-C1 |
| Karanlık-AÇIK |
PM2-LH10B-C1 |
PM2-LF10B-C1 |
PM2-LL10B-C1 |
| CE işaretleme direktifine uygunluk |
EMC Direktifi, RoHS Direktifi |
|
|
| Algılama aralığı |
2,5 - 8 mm 0,098 - 0,315 inç (Dönüşüm noktası: 5 mm 0,197 inç) beyaz parlak olmayan kağıtla (15 x 15 mm 0,591 inç x 0,591 inç) (Not 2) |
|
|
| Min. algılama nesnesi |
ø0,05 mm ø0,002 inç bakır tel (Mesafeyi ayarlama: 5 mm 0,197 inç) |
|
|
| Histerezis |
Beyaz parlak olmayan kağıtla çalışma mesafesinin %20'si veya daha azı (15 x 15 mm 0,591 x 0,591 inç) |
|
|
Tekrarlanabilirlik
(algılama eksenine dik
) |
0,08 mm 0,003 inç veya daha az (Not 3) |
|
|
| Besleme gerilimi |
5 ila 24 V DC ±%10 Dalgalanma PP %5 veya daha az |
|
|
| Akım tüketimi |
Ortalama: 25 mA veya daha az, Tepe: 80 mA veya daha az |
|
|
| Çıkış |
NPN açık kolektör transistörü
• Maksimum alıcı akımı: 100 mA
• Uygulanan voltaj: 30 V DC veya daha az (çıkış ile 0 V arasında)
• Artık voltaj: 1 V veya daha az (100 mA alıcı akımında), 0,4 V veya daha az (16 mA alıcı akımında) |
|
|
|
Kullanım kategorisi |
DC-12 veya DC-13 |
|
|
Aşırı akım
koruması |
Anonim |
|
|
| Tepki süresi |
0,8 ms veya daha az |
|
|
| Çalışma göstergesi |
Kırmızı LED (çıkış AÇIK olduğunda yanar) |
|
|
| Kirlilik derecesi |
3 (Endüstriyel ortam) |
|
|
| Ortam sıcaklığı |
–10 ila +55 ℉ +14 ila +131 ℉ (Yoğuşma veya buzlanmaya izin verilmez),
Depolama: –25 ila +80 ℉ –13 ila +176 ℉ |
|
|
| Ortam nemi |
%45 ila %85 bağıl nem, Depolama: %45 ila %85 bağıl nem |
|
|
| Ortam aydınlatması |
Akkor ışık: Işık alan tarafta 3.500 lx veya daha az |
|
|
| Titreşim direnci |
Her biri iki saat boyunca X, Y ve Z yönlerinde çift genlikte 10 ila 55 Hz frekans, 1,5 mm 0,059 |
|
|
| Şok direnci |
X, Y ve Z yönlerinde üç kez 500 m/s2 hızlanma (yaklaşık 50 G) |
|
|
| Yayan eleman |
Kızılötesi LED (En yüksek emisyon dalga boyu: 880 nm 0,035 mil, modüle edilmiş) |
|
|
| Malzeme |
Muhafaza: Polikarbonat, Sabit kablo kısmı: PBT |
|
|
| Kablo |
0,2 mm2 3 damarlı lastik kablo, 1 m 3,281 ft uzunluğunda (Not 4) |
|
|
| Kablo uzunluğu |
– |
|
|
| Ağırlık |
Net ağırlık: yaklaşık 25 g
Brüt ağırlık: yaklaşık 330 g (10 adet paket) |
|
|
