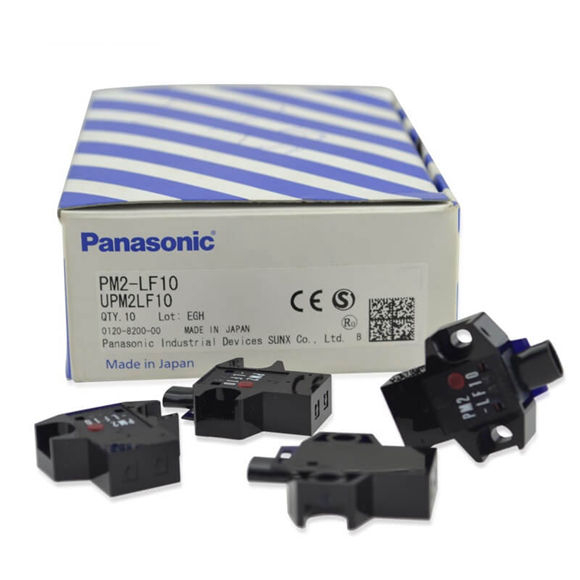

سیریز#: پیناسونک مائیکرو فوٹو الیکٹرک سینسر
![]()
ایک مینوئل ڈاؤن لوڈ کریں۔
| قسم |
کیبل کی قسم |
|
|
| قسم |
ٹاپ سینسنگ |
فرنٹ سینسنگ |
L قسم
(ٹاپ سینسنگ) |
| لائٹ آن |
PM2-LH10-C1 |
PM2-LF10-C1 |
PM2-LL10-C1 |
| ڈارک آن |
PM2-LH10B-C1 |
PM2-LF10B-C1 |
PM2-LL10B-C1 |
| CE نشان زد ہدایت کی تعمیل |
EMC ہدایت، RoHS ہدایت |
|
|
| سینسنگ رینج |
سفید غیر چمکدار کاغذ کے ساتھ 2.5 سے 8 ملی میٹر 0.098 سے 0.315 انچ (تبدیلی پوائنٹ: 5 ملی میٹر 0.197 انچ) (15 x 15 ملی میٹر 0.591 x 0.591 انچ) (نوٹ 2) |
|
|
| کم از کم سینسنگ آبجیکٹ |
تانبے کے تار میں ø0.05 ملی میٹر ø0.002 (فاصلہ طے کرنا: 5 ملی میٹر 0.197 انچ) |
|
|
| Hysteresis |
سفید غیر چمکدار کاغذ کے ساتھ 20% یا اس سے کم آپریشن کا فاصلہ (15 x 15 ملی میٹر 0.591 x 0.591 انچ) |
|
|
تکراری قابلیت
(حساس محور پر کھڑا
) |
0.08 ملی میٹر 0.003 انچ یا اس سے کم (نوٹ 3) |
|
|
| سپلائی وولٹیج |
5 سے 24 V DC ±10 % Ripple PP 5 % یا اس سے کم |
|
|
| موجودہ کھپت |
اوسط: 25 ایم اے یا اس سے کم، چوٹی: 80 ایم اے یا اس سے کم |
|
|
| آؤٹ پٹ |
NPN اوپن کلیکٹر ٹرانزسٹر
• زیادہ سے زیادہ سنک کرنٹ: 100 mA
• اپلائیڈ وولٹیج: 30 V DC یا اس سے کم (آؤٹ پٹ اور 0 V کے درمیان)
• بقایا وولٹیج: 1 V یا اس سے کم (100 mA سنک کرنٹ پر)، 0.4 V یا اس سے کم (16 mA کرنٹ پر) |
|
|
|
استعمال کا زمرہ |
DC-12 یا DC-13 |
|
|
اوورکرنٹ
تحفظ |
شامل |
|
|
| جوابی وقت |
0.8 ms یا اس سے کم |
|
|
| آپریشن کے اشارے |
سرخ ایل ای ڈی (آؤٹ پٹ آن ہونے پر روشنی ہوتی ہے) |
|
|
| آلودگی کی ڈگری |
3 (صنعتی ماحول) |
|
|
| محیطی درجہ حرارت |
-10 سے +55 ℃ +14 سے +131 ℉ (کوئی اوس کنڈینسیشن یا آئسنگ کی اجازت نہیں ہے)،
اسٹوریج: -25 سے +80 ℃ -13 سے +176 ℉ |
|
|
| محیطی نمی |
45 سے 85 % RH، ذخیرہ: 45 سے 85 % RH |
|
|
| محیطی روشنی |
تاپدیپت روشنی: روشنی حاصل کرنے والے چہرے پر 3,500 lx یا اس سے کم |
|
|
| کمپن مزاحمت |
10 سے 55 ہرٹز فریکوئنسی، 1.5 ملی میٹر 0.059 ڈبل طول و عرض میں X، Y اور Z سمتوں میں ہر دو گھنٹے کے لیے |
|
|
| جھٹکا مزاحمت |
500 m/s2 ایکسلریشن (50 G تقریباً) X، Y اور Z سمتوں میں ہر ایک میں تین بار |
|
|
| خارج کرنے والا عنصر |
انفراریڈ ایل ای ڈی (چوٹی اخراج طول موج: 880 nm 0.035 ملی، ماڈیولڈ) |
|
|
| مواد |
انکلوژر: پولی کاربونیٹ، فکسڈ کیبل کا حصہ: پی بی ٹی |
|
|
| کیبل |
0.2 ملی میٹر 2 3 کور کیبٹائر کیبل، 1 میٹر 3.281 فٹ لمبی (نوٹ 4) |
|
|
| وائرنگ کی لمبائی |
- |
|
|
| وزن |
خالص وزن: 25 گرام تقریباً
مجموعی وزن: 330 گرام تقریباً (10 پی سیز پیکیج) |
|
|
