| Ürün numarası |

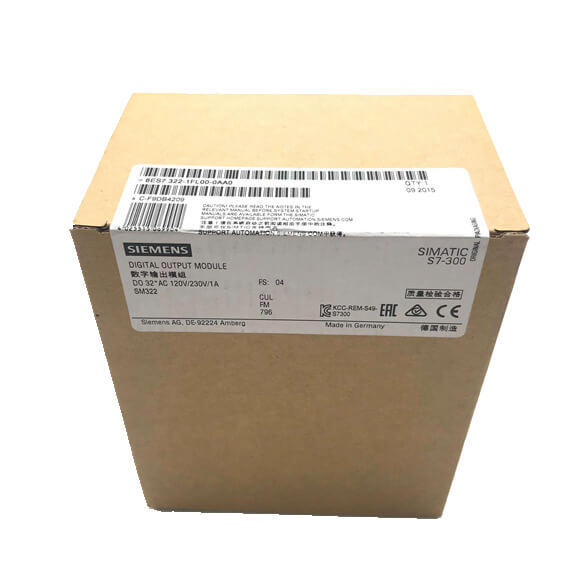

6ES7322-1FL00-0AA0 |
6ES7322-1HF01-0AA0 |
6ES7322-1HF10-0AA0 |
6ES7322-5HF00-0AB0 |
6ES7322-1HH01-0AA0 |
|
SM322, 32DO, 120/230V AC, 1A |
SM322, 8DA, 24V DC/2A veya 230V AC/2A |
SM322, 8DA, 24V DC/5A VEYA 230V AC/5A |
SM322, 8DO Röle, 24VDC, 120-230V AC, 5A |
SM322, 16DO Röle |
| Yük gerilimi L+ |
|
|
|
|
|
|
● Nominal değer (DC) |
|
24V |
120V |
24V |
120V |
|
● izin verilen aralık, alt sınır (DC) |
|
|
|
24V |
|
|
● izin verilen aralık, üst sınır (DC) |
|
|
|
120V |
|
| Yük gerilimi L1 |
|
|
|
|
|
|
● Nominal değer (AC) |
120V; 120/230VAC |
|
230V |
230V |
230V |
|
● izin verilen aralık, alt sınır (AC) |
79V |
|
|
|
|
|
● izin verilen aralık, üst sınır (AC) |
264V |
|
|
|
|
|
● izin verilen frekans aralığı, alt sınır |
47Hz |
|
|
|
|
|
● izin verilen frekans aralığı, üst sınır |
63Hz |
|
|
|
|
| Giriş akımı |
|
|
|
|
|
| besleme voltajından L+, maks. |
|
160 mA |
125 mA |
160 mA |
250 mA |
| L1 yük voltajından (yüksüz), maks. |
10 mA |
|
|
|
|
| arka panel veriyolundan 5 V DC, maks. |
190 mA |
40 mA |
40 mA |
100 mA |
100 mA |
| Güç kaybı |
|
|
|
|
|
| Güç kaybı, tip. |
25W |
3,2W |
3,2W |
3,5W |
4,5W |
| Dijital çıkışlar |
|
|
|
|
|
| Dijital çıkış sayısı |
32 |
8; Röleler |
8; Röleler |
8; Röleler |
16; Röleler |
| Kısa devre koruması |
HAYIR |
HAYIR |
HAYIR; dışarıdan sağlanacak |
HAYIR; dışarıdan sağlanacak |
HAYIR |
| Dijital girişi kontrol etme |
Evet |
Evet |
Evet |
Evet |
Evet |
| NEMA'ya göre motor yol vericilerin boyutu, maks. |
NEMA'ya göre boyut 4 |
|
|
|
NEMA'ya göre boyut 5 |
| Sıfır geçiş anahtarı |
Evet; Maks. 60V |
|
|
|
|
| Çıkışların anahtarlama kapasitesi |
|
|
|
|
|
|
● lamba yükünde, maks. |
50W |
50W |
1 500 W; 230 VAC |
1 500 W; 230 VAC |
50W; 230 VAC |
|
● Elektronik kontrol donanımına sahip düşük enerjili/floresan lambalar |
|
10x58W |
10x58 W |
10x58 W |
|
|
● Geleneksel olarak dengelenmiş floresan tüpler |
|
1x58W |
1x58W |
1x58W |
|
|
● Floresan tüpler, telafi edilmemiş |
|
10x58 W |
10x58W |
10x58 W |
|
| Çıkış voltajı |
|
|
|
|
|
|
● '1' sinyali için min. |
L1 (-0,8 V) |
|
|
|
|
| Çıkış akımı |
|
|
|
|
|
|
● sinyal '1' nominal değeri için |
1 A |
2A |
5A |
5A |
2A |
|
● '1' sinyali için 0 ila 40 °C arasında izin verilen aralık, min. |
10 mA |
|
|
|
|
|
● '1' sinyali için 0 ila 40 °C arasında izin verilen aralık, maks. |
1 A |
|
|
|
|
|
● '1' sinyali için 40 ila 60 °C arasında izin verilen aralık, min. |
10 mA |
|
|
|
|
|
● '1' sinyali için 40 ila 60 °C arasında izin verilen aralık, maks. |
1 A |
|
|
|
|
|
● '1' sinyali için minimum yük akımı |
10 mA |
5 mA |
5 mA |
10 mA |
10 mA |
|
● '1' sinyali için izin verilen dalgalanma akımı, maks. |
10A; grup başına (2 AC döngüsü için) |
|
|
|
|
|
● '0' sinyali için artık akım, maks. |
2 mA |
|
|
|
|
| Dirençli yükte çıkış gecikmesi |
|
|
|
|
|
|
● '0' ila '1', maks. |
1 AC döngüsü |
|
|
|
|
|
● '1' ila '0', maks. |
1 AC döngüsü |
|
|
|
|
| İki çıkışın paralel anahtarlanması |
|
|
|
|
|
|
● yükseltme için |
HAYIR |
HAYIR |
HAYIR |
HAYIR |
HAYIR |
|
● bir yükün yedekli kontrolü için |
Evet; yalnızca aynı grubun çıktıları |
Evet |
Evet |
Evet |
Evet |
| Anahtarlama frekansı |
|
|
|
|
|
|
● dirençli yükte, maks. |
10Hz |
2Hz |
2Hz |
2Hz |
1Hz |
|
● endüktif yüklü, maks. |
0,5Hz |
0,5Hz |
0,5Hz |
0,5Hz |
0,5Hz |
|
● endüktif yüklü (IEC 60947-5-1, AC15'e göre), maks. |
0,5Hz |
|
|
|
|
|
● Endüktif yükte (IEC 60947-5-1, DC13/AC15'e göre), maks. |
|
0,5Hz |
0,5Hz |
0,5Hz |
0,5Hz |
|
● lamba yükünde, maks. |
1Hz |
2Hz |
2Hz |
2Hz |
1Hz |
|
● mekanik, maks. |
|
10Hz |
10Hz |
10Hz |
10Hz |
| Çıkışların toplam akımı (grup başına) |
|
|
|
|
|
| yatay kurulum |
|
|
|
|
|
|
— 40 °C'ye kadar, maks. |
4A |
|
|
|
|
|
— 60 °C'ye kadar, maks. |
3A |
|
5A |
5A |
8 bir |
| dikey kurulum |
|
|
|
|
|
|
— 40 °C'ye kadar, maks. |
4A |
|
5A |
5A |
8 bir |
| Röle çıkışları |
|
|
|
|
|
|
● Röle bobininin nominal besleme gerilimi L+ (DC) |
|
24V; 110 mA |
24V |
|
24V |
|
● İletişim bağlantısı (dahili) |
|
Evet; SIOV-CU4032 K275G |
HAYIR |
Evet; 330 Ohm, 0,1uF |
HAYIR |
|
● Çalışma çevrimi sayısı, maks. |
|
300 000; 230 VAC: 100 000; 120 VAC: 200 000; 24 V DC: 300 000 (2 A'da) |
300 000; 300 000 (24 V DC, 2 A'da); 200 000 (120 V AC, 3 A'da); 100 000 (230 V AC, 3 A'da) |
100 000; 100 000 (24 V DC, 5 A'da), 100 000 (230 V AC, 5 A'da) |
100 000; 50 000 (2 A'da 24 V DC); 700 000 (120 V AC, 2 A'da); 100 000 (230 V AC, 2 A'da) |
| Kontakların anahtarlama kapasitesi |
|
|
|
|
|
|
— endüktif yükte, maks. |
|
2A; 2 A (230 V AC), 2 A (24 V DC) |
3A; 3 A (230 V DC), 2 A (24 V AC) |
5A; 5 A (230 V DC), 5 A (24 V AC) |
2A; 2 A (230 V AC), 2 A (24 V DC) |
|
— dirençli yükte, maks. |
|
2A |
8A; 8 A (230 V DC), 5 A (24 V AC) |
5A; 5 A (230 V DC), 5 A (24 V AC) |
2A; 2 A (230 V AC), 2 A (24 V DC) |
|
— Termal sürekli akım, maks. |
|
3A |
8 bir |
5A |
2A |
| Kablo uzunluğu |
|
|
|
|
|
|
● korumalı, maks. |
1 000 m |
1 000 m |
1 000 m |
1 000 m |
1 000 m |
|
● ekransız, maks. |
600 m |
600 m |
600 m |
600 m |
600 m |
| Kesintiler/tanılama/durum bilgileri |
|
|
|
|
|
| Alarmlar |
HAYIR |
HAYIR |
HAYIR |
Evet |
HAYIR |
| Teşhis fonksiyonu |
Evet; Sigorta atmış veya yük voltajı eksik |
HAYIR |
HAYIR |
Evet; Parametrelendirilebilir |
HAYIR |
| Alarmlar |
|
|
|
|
|
|
● Teşhis alarmı |
HAYIR |
HAYIR |
HAYIR |
Evet; Parametrelendirilebilir |
HAYIR |
| Teşhisler |
|
|
|
|
|
|
● Tanılama bilgileri okunabilir |
|
|
|
Evet |
|
|
● Tel kopması |
|
HAYIR |
HAYIR |
|
HAYIR |
|
● Kısa devre |
|
HAYIR |
HAYIR |
|
HAYIR |
|
● Sigorta atmış |
|
HAYIR |
HAYIR |
|
HAYIR |
|
● eksik yük voltajı |
|
HAYIR |
HAYIR |
|
HAYIR |
| Teşhis gösterge LED'i |
|
|
|
|
|
|
● Nominal yük gerilimi PWR (yeşil) |
|
HAYIR |
HAYIR |
|
HAYIR |
|
● Sigorta TAMAM FSG (yeşil) |
|
HAYIR |
HAYIR |
|
HAYIR |
|
● Grup hatası SF (kırmızı) |
Evet |
|
|
Evet |
|
|
● Durum göstergesi dijital çıkışı (yeşil) |
Evet; kanal başına |
Evet |
Evet |
Evet |
Evet |
| Potansiyel ayırma |
|
|
|
|
|
| Potansiyel ayırma dijital çıkışları |
|
|
|
|
|
|
● kanallar arasında |
Evet |
Evet |
Evet |
Evet |
Evet |
|
● kanallar arasında, gruplar halinde |
8 |
2 |
1 |
1 |
8 |
|
● kanallar ve arka panel veri yolu arasında |
Evet; Optokuplör |
Evet; Optokuplör |
Evet; Optokuplör |
Evet; Optokuplör |
Evet; Optokuplör |
|
● Kanallar ile rölelerin güç kaynağı arasında |
|
|
|
Evet |
|
| İzolasyon |
|
|
|
|
|
| İzolasyon ile test edildi |
4 000VDC |
1 500 VAC |
2 000 VAC |
1 500 VAC |
1 500 VAC |
| Bağlantı yöntemi |
|
|
|
|
|
| gerekli ön konektör |
20 pinli |
20 pinli |
40 pinli |
40 pinli |
20 pinli |
| Boyutlar |
|
|
|
|
|
| Genişlik |
80mm |
40mm |
40mm |
40mm |
40mm |
| Yükseklik |
125mm |
125mm |
125mm |
125mm |
125mm |
| Derinlik |
117mm |
120mm |
120mm |
120mm |
120mm |
| Ağırlıklar |
|
|
|
|
|
| Ağırlık, yaklaşık. |
500 gr |
190 gr |
320 gr |
320 gr |
250 gr |
